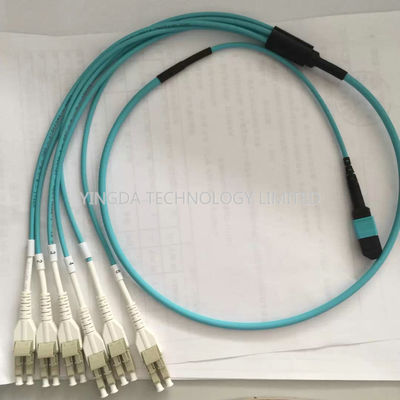

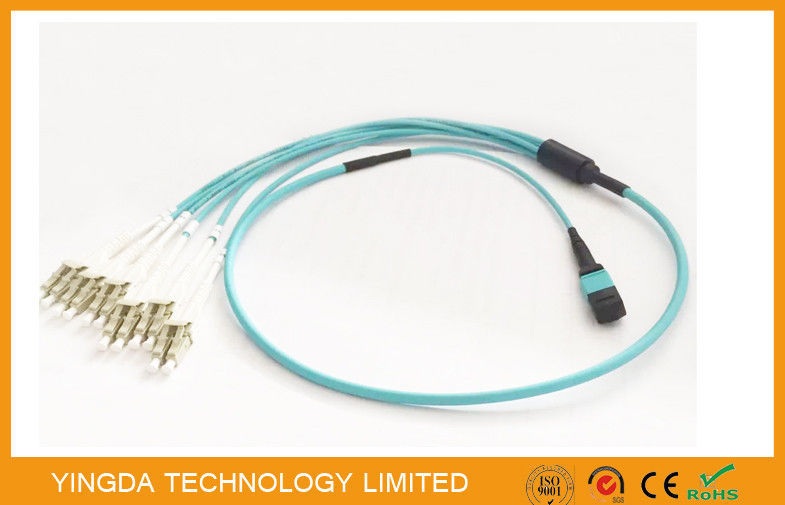

100 जी ओएम 3-300 क्यूएसएफपी एमटीपी एमपीओ केबल 6 एक्स एलसी डुप्लेक्स यूनिबूट कनेक्टर एक्वा के साथ

100 जी ओएम 3-300 क्यूएसएफपी एमपीओ एमटीपी केबल 6 एक्स एलसी डुप्लेक्स यूनिबूट कनेक्टर एक्वा के साथ


विधानसभा के बाहर एमपीओ / एमटीपी फैन (पूर्व समाप्त) मल्टी-पोर्ट पैच क्षेत्र की तेजी से तैनाती के लिए अनुमति देता है
उच्च घनत्व में कनेक्टिविटी
भंडारण क्षेत्र नेटवर्क और डेटा सेंटर लैन आवेदन, क्षैतिज का पर्याप्त उपयोग सुनिश्चित करने और
छोटे फार्म कारक केबल के उपयोग के माध्यम से ऊर्ध्वाधर रैक मार्ग।

मॉड्यूलर एमपीओ / एमटीपी कनेक्टिविटी और एलसी / एससी / एफसी कनेक्टिविटी के साथ बिल्ड करें, इन विधानसभाएं प्रदान की जाती हैं
संगतता, लचीलापन और उच्च घनत्व लैन में प्रणाली के प्रदर्शन / सैन स्विच उपकरण
वितरण क्षेत्र

एमटीपी / एमपीओ सुविधाएँ और लाभ:

1. एमपीओ कनेक्टर्स का उपयोग करें - छोटे फॉर्म फैक्टर, 12 फाइबर या 24 फाइबर पुश / ऑप्टिकल कनेक्टर खींचें।
2. रैपिड परिनियोजन - आवेदन विशिष्ट डिजाइन टाइल कॉन्फ़िगरेशन और ब्रेकआउट निर्माण
कचरे को कम करने, केबल प्रबंधन का अनुकूलन, गति परिनियोजन,
और कम स्थापना लागत के लिए लचीलापन और प्रबंधन क्षमता में सुधार।

3. कारखाना समाप्त - विश्वसनीयता में सुधार के लिए त्वरित-तैनात, स्केलेबल समाधान प्रदान करता है
और अधिष्ठापन समय और लागत को कम करना।

4.100% परीक्षण (परीक्षण डेटा की आपूर्ति) - सुधार के लिए सत्यापित ऑप्टिकल प्रदर्शन को आश्वस्त करता है
नेटवर्क अखंडता

5. उच्च घनत्व केबल - प्रबंधन क्षमता को बेहतर बनाने के लिए मार्ग का स्थान अधिक कुशलतापूर्वक उपयोग करता है
स्थापना लागत को कम करें

6. ऑप्टिमाइज्ड प्रदर्शन - कम नुकसान वाले एमपीओ / एमटीपी ओईईस मालिकाना से निर्मित विधानसभाएं
मीट्रिक टन चमकाने कम प्रविष्टि नुकसान और उच्च वापसी हानि प्रदान करता है, जिसके लिए परिवर्तनशीलता को कम करना
बेहतर चैनल लिंक नुकसान प्रदर्शन

7. मानक अनुपालन:

- जैकेट वाला केबल एनएफपीए 262 ऑप्टिकल फाइबर गैर-संकाय पूर्ण (ओएनएनपी) के अनुरूप है
या आईईसी -60332 कम स्मोक ज़ोरा हलोजन (एलएसझेडएच) लौ रेटिंग, निर्देशक के अनुरूप
2002/95 / ईसी (आरओएचएस) और रिच एसवीएचसी

- एमपीओ कनेक्टर आईईसी-61754-7 और ईआईए / टीआईएए -604-5 के अनुपालन में है।


एमपीओ विवरण

• एमपीओ पैच केबल्स का इस्तेमाल एमपीओ केसेट्स के बीच इंटरकनेक्शन बनाने के लिए किया जाता है
• या एमपीओ / एमटीपी इंटरफेस के साथ सक्रिय उपकरणों के लिए कनेक्शन।
• ऐसे मामलों में जहां एक एमपीओ पैच कॉर्ड जुड़ा हुआ है (एमपीओ युग्नल के माध्यम से) दूसरे को
• एमपीओ पैच केबल, दो एमपीओ कनेक्टरों में से एक पुरुष (पिन से सुसज्जित) होना चाहिए।
• एमपीओ पैच केबल्स 3 अलग-अलग तार मैप विन्यासों में उपलब्ध हैं: सीधे,
• कुल फ़्लिप या जोड़ीदार फ़्लिप एमपीओ पैच केबल्स बहु-मोड में उपलब्ध हैं और
• एकल मोड फाइबर केबल

कनेक्टर्स विशिष्टता

मद		एस.एम.	एम.एम.
फाइबर गिनती		8,12,24 कोर
पोलिश		पीसी, एपीसी	पीसी
हाउसिंग रंग		स्टैंडर्ड (हरा), अभिजात वर्ग (पीला)	मानक (बेज), अभिजात वर्ग (एक्वा)
निविष्टी की हानि	मानक	≤0.7dB	≤0.5dB
	अभिजात वर्ग कम नुकसान	≤0.35dB	≤0.3dB
हारकर लौटा		PC≥50dB; APC≥60dB	≥30dB;
स्थायित्व (500 टाइम्स)		≤0.2dB
परीक्षण तरंगदैर्ध्य		1310 / 1550nm	850x1310nm

फाइबर केबल विनिर्देश

फाइबर प्रकार	OS2, OM1, OM2, OM3, OM4
फाइबर गिनती	8, 12, 24, 48, 72, 96 कोर
बाहरी व्यास	3.0 मिमी (8 / 12कोर), 5.5 मिमी (24कोर) या अनुकूलित
बाहरी जैकेट रंग	ओएस 2 (पीला), ओम 2 (ऑरेंज), ओएम 3 (एक्वा), ओएम 4 (एक्वा), या कस्टमाइज़ किया गया
बाहरी जैकेट सामग्री	एलएसझेडएच, ओएनएनपी, ओएनएनआर
तन्यता ताकत	500N
परिचालन तापमान	-20 से + 70 डिग्री सेल्सियस
भंडारण तापमान	-40 से + 70 डिग्री सेल्सियस

विधानसभा केबल संरचना:

आदेश की जानकारी

पी / एन	विवरण
MPOm-62LC-S62-यू	एमपीओ फैन-आउट पैच कॉर्ड, ओएस 2 (जी 652 डी), एमपीओ / एपीसी पुरुष -6xड्यूप्लेक्स एलसी यूपीसी 1 एम पीले यून बूट
MPOm-62LC-S67U	एमपीओ फैन-आउट पैच कॉर्ड, एसएम (जी 655 ए), एमपीओ / एपीसी पुरुष -6xड्यूप्लेक्स एलसी यूपीसी 1 एम पीले यून बूट
MPOm-62LC-OM1-यू	एमपीओ फैन-आउट पैच कॉर्ड, ओम 2 (50/125 मीटर), एमपीओ नर -6xड्यूप्लेक्स एलसी यूपीसी 1 एम ऑरेंज यूनी-बूट
MPOm-62LC-OM2-यू	एमपीओ फैन-आउट पैच कॉर्ड, ओएम 1 (62.5 / 125 मीटर), एमपीओ नर -6xड्यूप्लेक्स एलसी यूपीसी 1 एम ऑरेंज यूनी-बूट
MPOm-62LC-OM3-यू	एमपीओ फैन-आउट पैच कॉर्ड, ओएम 3 (50/125), एमपीओ नर -6xड्यूप्लेक्स एलसी यूपीसी 1 एम ऑरेंज यूनी-बूट
MPOm-62LC-OM4-यू	एमपीओ फैन-आउट पैच कॉर्ड, ओएम 4 एमपीओ नर -6xड्यूप्लेक्स एलसी यूपीसी 1 एम ऑरेंज यूनी-बूट
