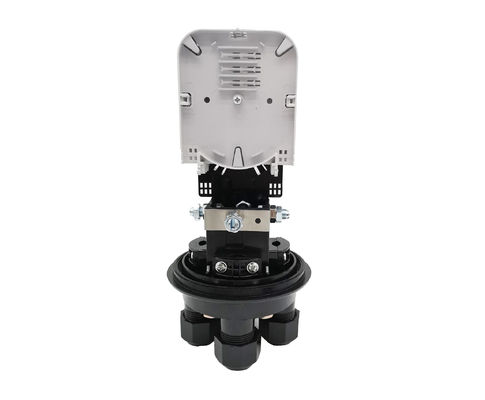

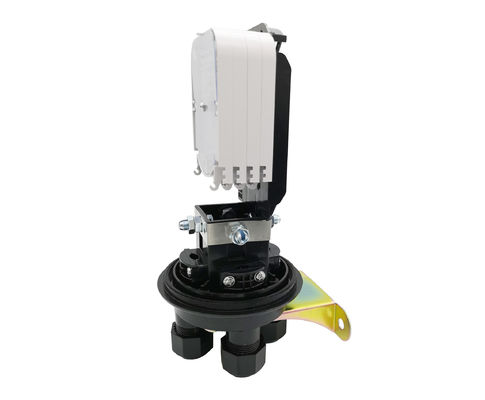

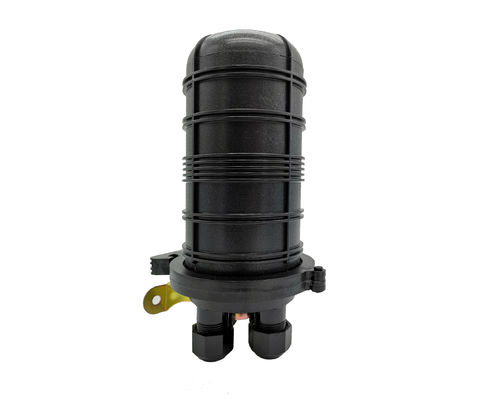

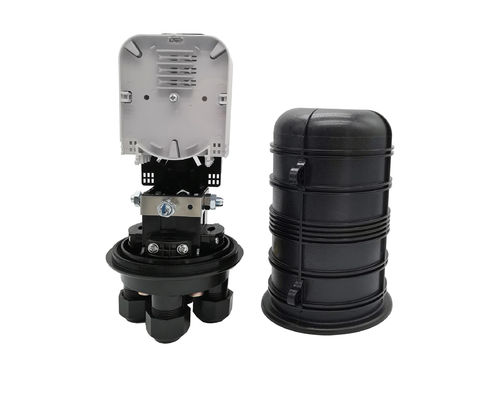

Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68

  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
  • Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68
उत्पत्ति के प्लेस चीन
ब्रांड नाम YINGDA
प्रमाणन ISO,SGS
मॉडल संख्या जीजेएस-डी013
न्यूनतम आदेश मात्रा 100 PCS
मूल्य Negotiable
पैकेजिंग विवरण 1pc / box, 10pcs/ carton box
प्रसव के समय 5days after pay
भुगतान शर्तें T/T or western Union
आपूर्ति की क्षमता 50,000pcs per month

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
आकार गुंबद ब्याह बंद अधिकतम क्षमता 48 कोर बंची फाइबर क्लोजर
केबल पोर्ट 4 राउंड पोर्ट स्प्लिस क्लोजर केबल व्यास Φ8mm～Φ13mm
सामग्री पीसी एबीएस पीपी ब्याह ट्रे max. अधिकतम 4 pcs 12 cores tray 4 पीसी 12 कोर ट्रे
बंद आयाम 288*178 मिमी वज़न 2.0 किग्रा
गत्ते का डिब्बा मात्रा 10 पीसीएस डब्बे का नाप 80*43*35 मिमी
हाई लाइट

fiber optic splice enclosure

,

fiber optic joint closure
एक संदेश छोड़ें
उत्पाद विवरण

वर्टिकल मैकेनिकल एफटीटीएच मिनी डोम फाइबर ऑप्टिक स्प्लिस क्लोजर 48 कोर पीसी आईपी68 एबीएस पीपी





48 करोड़ मिनी क्लोजर एरियल, केबल डक्ट, डायरेक्ट दफन, पेडस्टल के लिए उपयुक्त है और पर्यावरण से फाइबर स्प्लिस पॉइंट्स की सुरक्षा के लिए सही समाधान प्रदान करता है।बहु-ग्राहक केबल निर्यात के लिए उपयुक्त, एफटीटीएच परियोजना के लिए बेहतर समाधान दें।



एफटीटीएच मिनी क्लोजर विशेषताएं

  • उच्च गुणवत्ता इंजीनियरिंग प्लास्टिक, लंबी सेवा जीवन
  • विश्वसनीय गैसकेट सीलिंग सिस्टम, जिसे IP68 . के लिए रेट किया गया है
  • उच्च संपीड़न शक्ति।
  • मल्टी-केबल्स को मैकेनिकल लॉक के साथ एक ही पोर्ट से गुजरने की अनुमति है।
  • पीठ पर फाइबर स्ट्रोज ट्रे के साथ अधिकतम क्षमता 48cores हो सकती है।

48 करोड़ स्प्लिस क्लोजर विशिष्टता

बाहरी आयाम (ऊंचाई x व्यास)

288 मिमी × 178 मिमी

वजन (बाहरी बॉक्स को छोड़कर)

1800g-1910g

इनलेट/आउटलेट बंदरगाहों की संख्या

चार टुकड़े

फाइबर केबल का व्यास

Φ8 मिमी～Φ16 मिमी

एफओएससी की क्षमता

गुच्छा: 4-48 (कोर)

एफओएससी कवर आकार

ऊंचाई x व्यास: 208mm x 132mm

फाइबर ऑप्टिक स्प्लिस ट्रे (एफओएसटी) क्षमता

गुच्छा: 4,6,8,12, (कोर)

फाइबर होल्डिंग ट्रे

1 पीसी



Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68 0

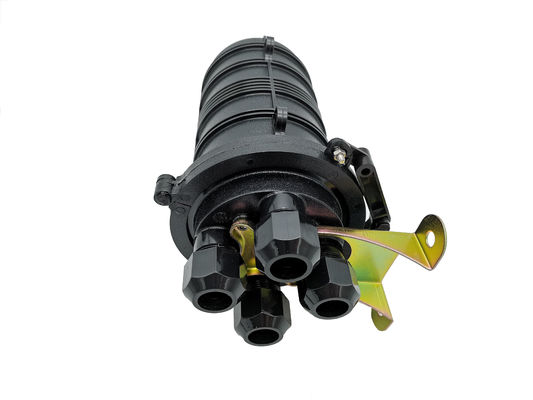

यांत्रिक सीलिंग के लिए केबल ग्रोनमेंट और रबर सील के साथ 4 पीसी गोल बंदरगाहों के साथ प्रत्येक गुंबद।खोलने और बंद करने के लिए हाथ या प्लास्टिक रिंच का उपयोग कर सकते हैं।



-------------------------------------------------- -------------------------------------------------- --------------------------------------------------

Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68 1

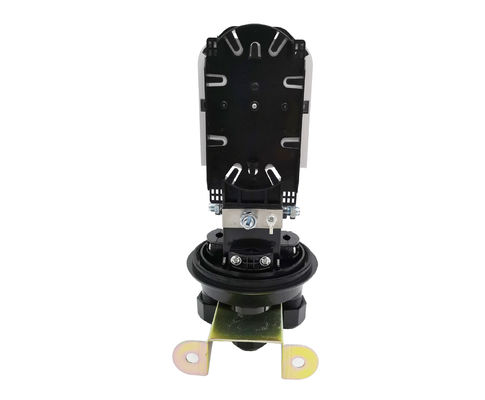

स्प्लिस बॉक्स को 4 पीसीएस 6/12 फाइबर ट्रे के साथ कॉन्फ़िगर किया जा सकता है, पारदर्शी कवर के साथ शीर्ष, और उन्हें बैक प्लेट पर ठीक कर सकता है, प्लेट रिबंड और फाइबर और प्रबंधन के लिए फाइबर स्टोरेज ट्रे है।

-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -



ऑप्टिकल फाइबर स्प्लिस क्लोजर एक्सेसरी सूची:

Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68 2

नहीं।

वस्तु

प्रयोग

1

गर्मी संकुचित होने के काबिल

सुरक्षित आस्तीन

फाइबर स्प्लिसेस की रक्षा करना

2

नायलॉन टाई

सुरक्षात्मक कोट के साथ फाइबर फिक्सिंग

3

अर्थिंग वायर

अर्थिंग उपकरणों के बीच से गुजरना

4

घर्षण कपड़ा

स्क्रैचिंग फाइबर केबल

5

लेबलिंग पेपर

लेबलिंग फाइबर

6

विशेष रिंच

प्रबलित कोर और अखरोट (प्लास्टिक) के अखरोट को स्थापित करना और कसना

इनलेट/आउटलेट ट्यूब का

7

मापने का कागज

परिधि को मापने के लिए, जिसका व्यास बढ़ाया गया है

सील टेप के साथ

8

सील टेप

फाइबर केबल का व्यास बढ़ाना जो गैस्केट रिंग के साथ फिट बैठता है।

9

इन्सुलेशन टेप

आसान फिक्सिंग के लिए फाइबर केबल का व्यास बढ़ाना

10

धातु घेरा

वॉल माउंटिंग और पोल हगिंग के लिए

1 1

बफर ट्यूब



फाइबर से जुड़ा हुआ है और FOST के साथ तय किया गया है, बफर का प्रबंधन।

12

desiccant

शुष्क हवा के लिए सील करने से पहले एफओएससी में डालें



एफओएससी ऑप्टिकल केबल जंक्शन बॉक्स तकनीकी पैरामीटर्स

  • सील प्रदर्शन: बॉक्स को सील करने के बाद, 100kPa अंदर की ओर फुलाएं (मुद्रास्फीति केवल हवा के छेद वाले मॉडल पर लागू होती है), और फिर इसे सामान्य तापमान के पानी में भिगो दें, 15 मिनट के स्थिर अवलोकन के बाद, अतिप्रवाह के लिए कोई बुलबुला नहीं है .
  • इन्सुलेशन प्रतिरोध: धातु के काम के टुकड़े और पृथ्वी के बीच इन्सुलेशन प्रतिरोध 20kMΩ से अधिक है।
  • दबाव: धातु के काम के टुकड़े और पृथ्वी के बीच 15kVdc / 1min के नीचे कोई ब्रेकडाउन या फ्लैश नहीं होता है।
  • स्प्लिस ट्रे के अंदर अतिरिक्त नुकसान के बिना, फाइबर की वक्रता त्रिज्या 40 मिमी।
  • यह अक्षीय तन्यता ताकत को 1000N से कम नहीं सहन कर सकता है।
  • लाइफटाइम: 25 साल।
  • अन्य प्रदर्शन सभी मानक YD/T814-1998 की आवश्यकता के अनुसार हैं।



संचालन की स्थिति:

  • तापमान: -40 ℃ ~ + 65 ℃
  • आर्द्रता: 95% (40 ℃ पर)
  • वायु दाब: 70kPa ~ 106kPa



आवेदन पत्र:हवाई, भूमिगत, पाइपलाइन, हाथ छेद, दीवार माउंट, पोल माउंट।

Vertical Mechanical FTTH Mini Dome Fiber Optic Splice Closure 48 Core PC IP68 3



स्थापना कदम

  1. क्लोजर खोलें
  2. एफओएससी के अंदर तय और छीनने के लिए फाइबर केबल की लंबाई निर्धारित करें
  3. फाइबर केबल और फाइबर के सुरक्षात्मक कोट को हटा दें
  4. फाइबर कोर को अलग करें और फाइबर केबल को ठीक करने से पहले काम तैयार करें
  5. फाइबर केबल और प्रबलित कोर को ठीक करें
  6. स्प्लिस फाइबर
  7. हीट सिकुड़ने योग्य सुरक्षात्मक आस्तीन और हाउस फाइबर स्थापित करें
  8. व्यापक रूप से जांचें
  9. एफओएससी आवास इकट्ठा करें और एफओएससी को ठीक करें
