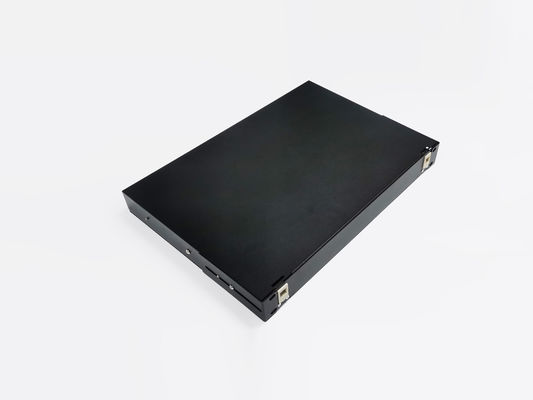

12 बंदरगाह 19 इंच रैक माउंट स्लिंग फाइबर ऑप्टिक पैच पैनल 1 यू एलसी यूपीसी डुप्लेक्स 24 कोर

12 बंदरगाह 19 इंच रैक माउंट स्लिंग फाइबर ऑप्टिक पैच पैनल 1 यू एलसी यूपीसी डुप्लेक्स 24 कोर

रैक माउंट पैच पैनल मुख्य रूप से उपकरण में ऑप्टिकल f iber केबल और पिगटेल के बीच कनेक्शन और भंडारण के लिए उपयोग किया जाता है।यह वॉल माउंटेड और फ्लोर-स्टैंडिंग इंस्टॉलेशन हो सकता है।बॉक्स बॉडी उच्च गुणवत्ता वाले कोल्ड रोल्ड स्टील, इलेक्ट्रोस्टैटिक स्पैरिंग से बना है, दिखने में सुंदर है और ऑपरेशन सुविधाजनक है।

यिंगडा स्लाइडिंग फाइबर ऑप्टिक पैच पैनल एससी एलसी एफसी एसटी एडपेटर्स स्थापित कर सकता है, और अधिकतम 1यू 2यू 3यू 4यू 6यू आदि द्वारा ग्राहक के अनुरोध पर 12कोर, 24कोर, 48कोर, 72कोर 96कोर 144कोर हो सकता है। एडेप्टर पैनल होजिटोंटल या तिरछी डिजाइन द्वारा सिम्प्लेक्स, डुप्लेक्स हो सकता है। रैक माउंट फ्रेम पर फिक्स करने के लिए बढ़ते ब्रैकेट के साथ।यह ऑप्टिकल केबल टर्मिनल कनेक्शन और ऑप्टिकल फाइबर एडेप्टर इंस्टॉलेशन के लिए सुरक्षा से आपूर्ति करने के लिए स्मार्ट डिज़ाइन है।यह फाइबर केबल के टर्मिनेशन, सुरक्षा, कनेक्शन और प्रबंधन का एक संयोजन है।

12 पोर्ट फाइबर ऑप्टिक पैच पैनल विशेषताएं:

• लचीला मानक 19 ”रैक कैबिनेट स्थापना
• केबल फिक्स्चर और प्रबंधन छड़, बड़े क्षेत्र, उचित डिजाइन के साथ पूर्ण फ्रंट ऑपरेशन
• पैच पैनल के अंदर अनावश्यक फाइबर के लिए पर्याप्त स्पूलिंग क्षेत्र
• फाइबर, पिगटेल और कनेक्शन के लिए सुरक्षा बढ़ाने के लिए फाइबर और पिगटेल के लिए उपलब्ध स्पूलिंग स्पेस
• एडेप्टर माउंटिंग बार कई प्रकार के एडेप्टर जैसे एफसी एससी एसटी एलसी और ई 2000, आदि को पकड़ने के लिए उपलब्ध है।
• पूर्ण झुकने त्रिज्या संरक्षण
• बॉक्स के सभी हिस्सों को नीचे की तरफ शिकंजा के साथ ठीक किया जाएगा
• मुख्य केबल पीछे से बॉक्स में प्रवेश करती है, और फिर सामने के ऑपरेशन में वितरण करती है

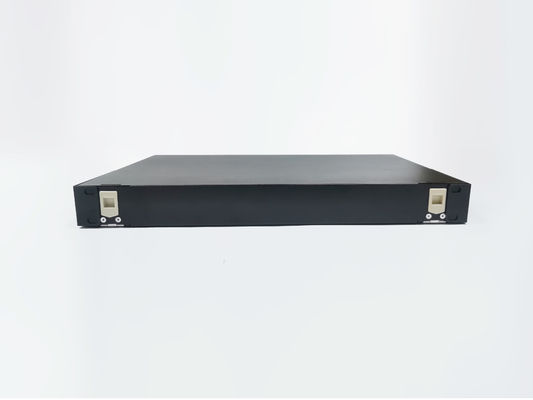

यह 12पोर्ट पैच पैनल 19 इंच के रैक के लिए डिज़ाइन किया गया है, बढ़ते कान बॉक्स के दोनों ओर शिकंजा के साथ डिलीवरी से पहले तय किए गए हैं, निर्माण के समय, कृपया इसे अनस्रीच करें और इसे माउंट करने के लिए बॉक्स पर ठीक करने के लिए घुमाएं।

एडेप्टर प्लेटों के सामने बड़ा फाइबर प्रबंधन क्षेत्र है, वितरण पिगटेल या केबल बाईं या दाईं ओर से बाहर हो सकते हैं, और केबल घुमावदार के लिए प्लास्टिक क्लैंप के साथ यह सुनिश्चित करने के लिए कि प्रत्येक फाइबर एक दूसरे को परेशान न करें।

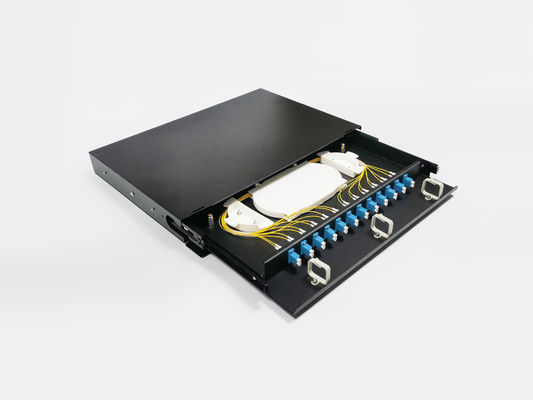

यह एलसी यूपीसी पैच पैनल मेटल स्लाइड, स्मूथ ड्रैगिंग और सुविधाजनक इंस्टॉलेशन का उपयोग करता है।

केवल नीचे से बाहर खींचो फिर आसानी से फाइबर का प्रबंधन कर सकते हैं, किया जाने के बाद, इसे सामने के दरवाजे, डस्टप्रूफ डिज़ाइन के साथ लॉक करने के लिए वापस खींचें।

• 1 यू पैच पैनल 2 पीसी 12 फाइबर ट्रे रख सकता है, प्रत्येक ट्रे फ्यूजन स्प्लिस क्षमता 12 कोर सिंगल फाइबर है, अगर दोहरी फाइबर अधिकतम 24 कोर हो सकती है।
• इस बीच, 1U ऊंचाई के सामने एडेप्टर प्लेट अधिकतम 24pcs SC डुप्लेक्स = 48cores कर सकते हैं, सभी एडेप्टर स्क्रू के साथ ठीक हो जाएंगे।
• आपकी इच्छा के अनुसार बॉक्स पर सिल्क प्रिंट ग्राहक लोगो, ब्रांड, सीरियल नंबर, या अन्य जानकारी।

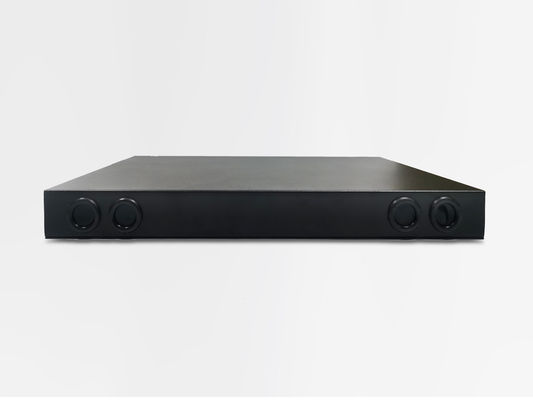

यिंगदा पैच पैनल केबल पोर्ट वापस खोले गए, मात्रा और केबल व्यास को अनुकूलित किया जा सकता है।यदि ग्राहक निर्दिष्ट नहीं करता है, तो पीछे से 4 पोर्ट, प्रत्येक तरफ 2 पीसी, डस्ट प्रूफ के लिए रबर सील के साथ केबल व्यास 20 मिमी करेगा।

बॉक्स के अंदर मेटल केबल फिक्स्चर और प्लास्टिक फिक्स्चर होंगे, जो लंबे समय में सभी केबल को सुनिश्चित करते हैं और गड़बड़ नहीं करते हैं।

रैक माउंट पैच पैनल आदेश की जानकारी

24 करोड़ ऑप्टिकल फाइबर पैच पैनल तकनीकी विनिर्देश:

मानक सहायक में शामिल हैं: रैक माउंट कान, स्प्लिस ट्रे, माउंटिंग किट, गर्मी हटना सुरक्षा आस्तीन, नायलॉन टाई, केबल क्लैंप

यदि पिगटेल और एडेप्टर के साथ पूर्व-समाप्त करने की आवश्यकता है, तो कृपया विवरण के लिए बिक्री के साथ बात करें।

OEM या ODM स्वीकार्य है।
