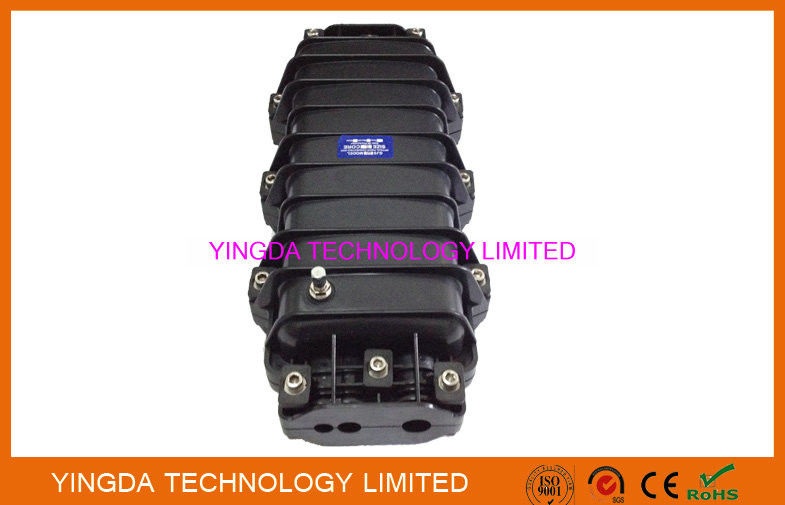

ओरिज़ोंटल फाइबर ऑप्टिक स्प्लिस क्लोजर, अंडरग्राउंड फाइबर संयुक्त क्लोजर 96 कोर
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
WhatsApp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xसामग्री | पीसी | केबल बंदरगाहों | 3in 3out |
---|---|---|---|
अधिकतम क्षमता | 96 कोर गुच्छे फाइबर, रिबन फाइबर के लिए 144cores | केबल व्यास | 8-20mm |
आयाम | 430x180x125 मिमी | splice ट्रे की मात्रा | 4 पीसी |
splice ट्रे की क्षमता | 24 फाइबर / 36 फाइबर (रिबन) | ग्राहक लोगो | ठीक है |
नमूना | ठीक है | ||
हाई लाइट | fiber optic splice enclosure,fiber optic joint closure |
क्षैतिज 3 इन फाइबर ऑप्टिक स्प्लिस क्लोजर, ग्राउंड फाइबर संयुक्त क्लोजर 96 कोर के तहत
आदर्श: जीजेएस-एच010
आवेदन: हवाई, भूमिगत, दीवार-बढ़ते, नली-बढ़ते, हैंडहोल-माउंटिंग।
परिवेश का तापमान -40 ℃ से + 65 ℃ तक है।
फाइबर स्प्लिसिंग बॉक्स एस संरचना
विशेष विवरण
बाहरी आयाम (एलएक्सडब्ल्यूएक्सएच) | 430x180x125 (मिमी) |
वजन (बाहरी बॉक्स को छोड़कर) | 2500g-2825g |
इनलेट / आउटलेट बंदरगाहों की संख्या | प्रत्येक तरफ 3 (टुकड़े) (कुल 6 टुकड़े) |
फाइबर केबल का व्यास | Φ8-Φ20 (मिमी) |
एफओएससी की क्षमता | बंची: 12-96 (कोर) रिबन: अधिकतम। 144 (कोर) |
आंतरिक व्यास | 320x120x100 (मिमी) |
Splice ट्रे क्षमता | बंची: 12, 24 (कोर); रिबन: 3 (टुकड़े) |
प्रमुख तत्व
नहीं। | घटकों का नाम | मात्रा | प्रयोग | टिप्पणियों | |
1 | आवास | एक सेट | पूरे में फाइबर केबल splices की रक्षा | ||
2 | फाइबर ऑप्टिक splice ट्रे (Fost) | अधिकतम। 6 पीसी (गुच्छेदार) अधिकतम। 4 पीसी (रिबन) | गर्मी संकुचित सुरक्षात्मक आस्तीन और फाइबर धारण फिक्सिंग | ||
3 | आधार | एक सेट | फाइबर-केबल और फोस्ट के प्रबलित कोर को ठीक करना | ||
4 | सील फिटिंग | एक सेट | एफओएससी कवर और एफओएससी तल के बीच सीलिंग | ||
5 | पोर्ट प्लग | 6 टुकड़े | खाली बंदरगाहों को सील करना | ||
6 | दबाव परीक्षण वाल्व | एक सेट | हवा इंजेक्शन के बाद, इसका प्रयोग दबाव परीक्षण और सीलिंग परीक्षण के लिए किया जाता है | आवश्यकता के अनुसार विन्यास | |
7 | धरती प्राप्त करने वाला उपकरण | एक सेट | धरती कनेक्शन के लिए एफओएससी में फाइबर केबल के धातु घटकों को प्राप्त करना | आवश्यकता के अनुसार विन्यास |
मुख्य सहायक उपकरण और विशेष उपकरण
नहीं। | सामान का नाम | मात्रा | प्रयोग | टिप्पणियों |
1 | गर्मी संकुचित सुरक्षात्मक आस्तीन | फाइबर splices की रक्षा | क्षमता के अनुसार विन्यास | |
2 | नायलॉन टाई | सुरक्षात्मक कोट के साथ फाइबर फिक्सिंग | क्षमता के अनुसार विन्यास | |
3 | इन्सुलेशन टेप | 1 रोल | आसान फिक्सिंग के लिए फाइबर केबल का व्यास बढ़ाना | |
4 | सील टेप | 1 रोल | फाइबर केबल का व्यास बढ़ाना जो मुहर फिटिंग के साथ फिट बैठता है | विनिर्देश के अनुसार विन्यास |
5 | हुक लटका | एक सेट | हवाई उपयोग के लिए | |
6 | धरती तार | एक टुकड़ा | धरती उपकरणों के बीच में डाल देना | |
7 | घर्षण कपड़ा | एक टुकड़ा | स्क्रैचिंग फाइबर केबल | |
8 | लेबलिंग पेपर | एक टुकड़ा | लेबलिंग फाइबर | |
9 | विशेष रिंच | 3 टुकड़े | बोल्ट फिक्सिंग, प्रबलित कोर के अखरोट कस | |
10 | मापने कागज | एक टुकड़ा | सर्कल को मापने के लिए, जिसमें से इसका व्यास सील टेप के साथ बढ़ाया जाता है | |
1 1 | बफर ट्यूब | ग्राहकों द्वारा तय किया जाएगा | फाइबर के लिए हिट किया गया और एफओएसटी के साथ तय, बफर प्रबंधन | आवश्यकता के अनुसार विन्यास |
12 | desiccant | 1 बैग | Desiccating हवा के लिए सील करने से पहले एफओएससी में डाल दिया। |
आकृति 1 आकृति 2
फाइबर स्प्लिस बॉक्स इनलाइन प्रकार शीर्ष फाइबर स्प्लिस बॉक्स क्षैतिज प्रकार की ओर

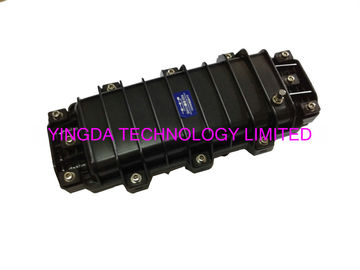

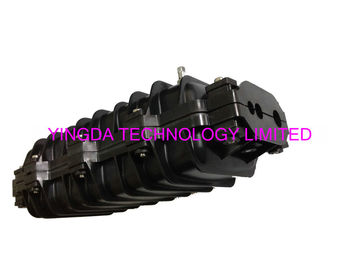

- बॉक्स उच्च शक्ति इंजीनियरिंग प्लास्टिक पीसी सामग्री, सही handworks से बना है। (आंकड़ा 1 और 2)
- बंदरगाह खोलने और बंद करने के लिए स्टेनलेस स्टील ब्लॉट के साथ बंद है, विशेष रिंच उपकरण से लैस मानक। (आंकड़ा 1 और 2)
आकृति 3 आकृति 4
- फाइबर जंक्शन बॉक्स के शीर्ष पर एक लेबल है, सामग्री में मुख्य रूप से शामिल हैं: उत्पाद का नाम, मॉडल, क्षमता, उत्पादन तिथि। आकृति 3 देखें

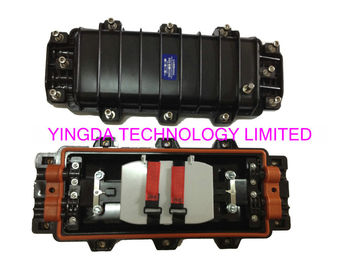

- अंदर लाल रबड़ सर्कल, निविड़ अंधकार, dustproof के साथ कुल मुहरबंद है। कठोर वातावरण, भूमिगत, मैनहोल, दीवार माउंट, ध्रुव घुड़सवार, हवाई, आदि के बाहर इस्तेमाल किया जा सकता है। आकृति 4 देखें
आंकड़ा 5 आंकड़ा 6
- केबल बंदरगाह है: 3 इनपोर्ट, 3 आउटपोर्ट। केबल व्यास अलग है: 8-20 मिमी, 8-16 मिमी, 8-13 मिमी, आकृति 5 और 6 की तरह
- आदेश के समय वायु वाल्व वैकल्पिक है। यदि ग्राहक की ज़रूरत है, तो इसे चित्र 6 की तरह सुसज्जित किया जाएगा।
आंकड़ा 7 आंकड़ा 8
फाइबर स्प्लिस क्लोजर अधिकतम 4 पीसी 24 फाइबर ट्रे, प्लास्टिक आस्तीन धारकों के साथ प्रत्येक ट्रे स्थापित कर सकते हैं। आकृति 7 देखें।
सभी splice ट्रे एक दूसरे के साथ ओवरलैप है, और शिकंजा के साथ बंद करने पर ठीक है, तो यह लंबे परिवहन पर तोड़ नहीं होगा। सिगर 8 देखें।
