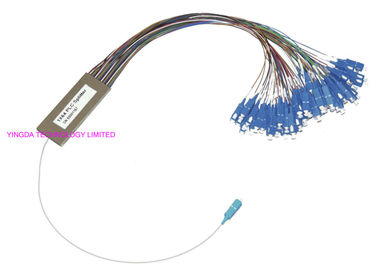

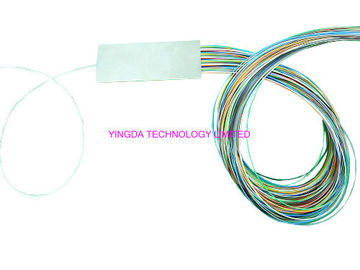

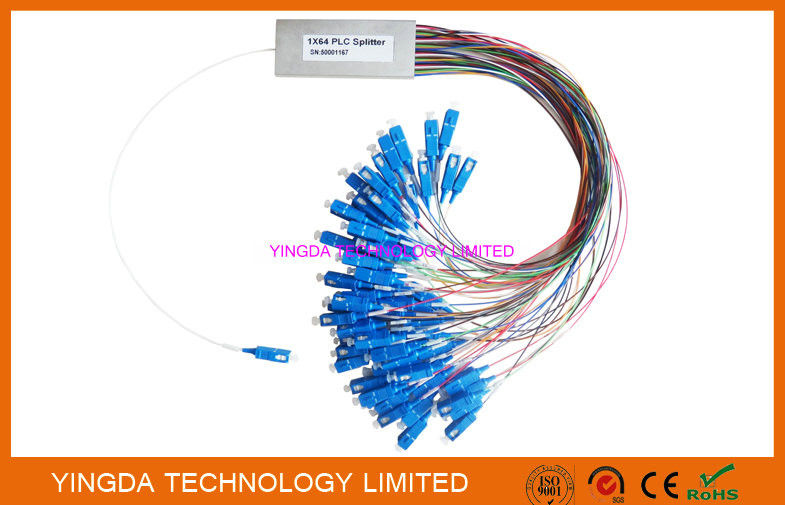

Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors

  • Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors
  • Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors
  • Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors
  • Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors
  • Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors
उत्पत्ति के प्लेस चीन
ब्रांड नाम YINGDA
प्रमाणन ISO
मॉडल संख्या 1x64 PLC Splitter
न्यूनतम आदेश मात्रा 100 pcs
मूल्य negotiable
पैकेजिंग विवरण 2pc/ box, 20pcs/carton box
प्रसव के समय 5-8days after payment
आपूर्ति की क्षमता 10,000 pcs per month

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

WhatsApp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
Standard Telcordia GR-1221 and GR-1209 split ratio 1X64 mini splitter
tube dimension 100*40*6mm cable diameter 0.9mm
connector SC/UPC coupler cable color input white, output: colorful
fiber type single mode G657A1 insertion loss 20.8dB
Uniformity (Max.) 2.odB wavelength 1260 - 1650 nm
PDL(Max.) 0.4dB
हाई लाइट

fbt coupler

,

पीएलसी अलगानेवाला
एक संदेश छोड़ें
उत्पाद विवरण

High Density 1 to 64 Mini Splitter PLC Mini Module Steel Tube, 1X64 Fiber Optic PLC Splitter SC Blue Connectors





Planar lightwave circuit (PLC) splitter is a type of optical power management device
that is fabricated using silica optical waveguide technology. It features small size,
high reliability, wide operating wavelength range and good channel-to-channel uniformity,
and is widely used in PON networks to realize optical signal power splitting.



YINGDA provides whole series of 1xN and 2xN splitter products that are tailored for
specific applications. All products meet GR-1209-CORE-2001 and GR-1221-CORE-
1999 requirements.

Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors 0



Features

  1. Bidirectional, Compact size
  2. Wide wavelength range
  3. Low insertion loss, Low PDL and High reliability
  4. High return loss and Good repeatability
  5. Excellent channel-to-channel uniformity
  6. Telcordia GR-1221-Core Compliant
  7. 1x2 ,1X4,1X8,..,1X128 configurations


Applications

  • LAN, WAN and Metro Networks
  • FTTH project & FTTX Deployments
  • GPON, EPON,CATV System
  • Fiber Optic Test Equipment
  • Data-base Transmit Broadband Net


Technical Specs for PLC Splitter with Fiber Optic Connectors


1xN splitter



Item 1x2 1x4 1x8 1x16 1x32 1x64 1x128
Fiber Type G.657A
Working Wavelength 1260nm~1650nm
Standard Insertion Loss(dB) ≤4.2 ≤7.6 ≤10.7 ≤14.0 ≤17.2 ≤20.8 ≤24.0
P-Grade Insertion Loss(dB) ≤4.0 ≤7.4 ≤10.5 ≤13.8 ≤17.0 ≤20.4 ≤23.7
Uniformity(dB) ≤0.6 ≤0.8 ≤0.8 ≤1.0 ≤1.5 ≤2.0 ≤2.0
PDL(dB) ≤0.2 ≤0.2 ≤0.3 ≤0.3 ≤0.3 ≤0.4 ≤0.5
Wavelength Dependent Loss(dB) ≤0.6 ≤0.8 ≤0.8 ≤1.0 ≤1.5 ≤2.0 ≤2.0
Return Loss(dB) ≥50
Directivity(dB) ≥55
Operating Temp.Gange -40℃~+85℃
Note:The above parameter is for Splitter with connector.If w/o connector,insertion loss will reduce by 0.2dB.





Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors 1Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors 2





Ordering Information



PLCS - - - - - - -
  Structure

Fiber

Type

 Package Input Output Length Connector
Structure 0101=1x1, 0202=2x2, ..., 0164=1x64, 0264=2x64
Fiber Type 1=G652D, 2=G657A1, 3=G657A2
Package Dimension A1, A2,...A12, D, E, F, K, U, G, C, T, R, X
Input Type

B=250μm Bare Fiber ,L=900µm Loose tube,

S=2.0mm, R=3.0mm, 0=Adapter
Output Type

B=250μm Bare Fiber ,

L=900µm Loose tube,

S=2.0mm,

R=3.0mm,

F=splitter, 0=Adapter
Pigtail Length

05=0.5m, 10=1.0m, 100=100m, 0=Adapter,

15/10=1.5m input/1.0m output,

X=Others
Connector Type

FU=FC/UPC, FA=FC/APC,

SU=SC/UPC, SA=SC/APC,

ST=ST/UPC,

LU=LC/UPC, LA=LC/APC,
MPO=MPO/UPC,

MPA=MPO/APC,

FU/FA=FC/UPC input / FC/APC output,

00=None,

X=Others



YINGDA WORKSHOP



Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors 3Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors 4Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors 5Mini Module Steel Tube 1X64 Fiber Optic PLC Splitter SC Blue Connectors 6
