| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | पांचवें वेतन आयोग-ई-SDX-30-01 |
| एमओक्यू: | 500 पीसी |
| कीमत: | बातचीत योग्य |
| प्रसव का समय: | भुगतान के बाद 7days |
| भुगतान की शर्तें: | वेस्टर्न यूनियन,टी/टी |

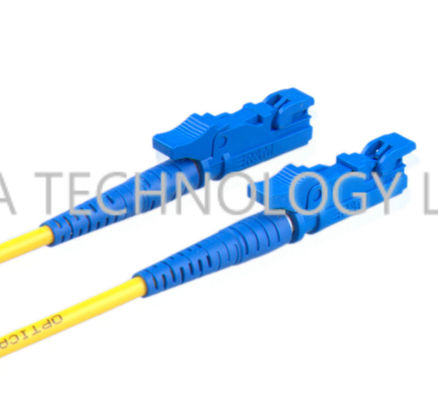

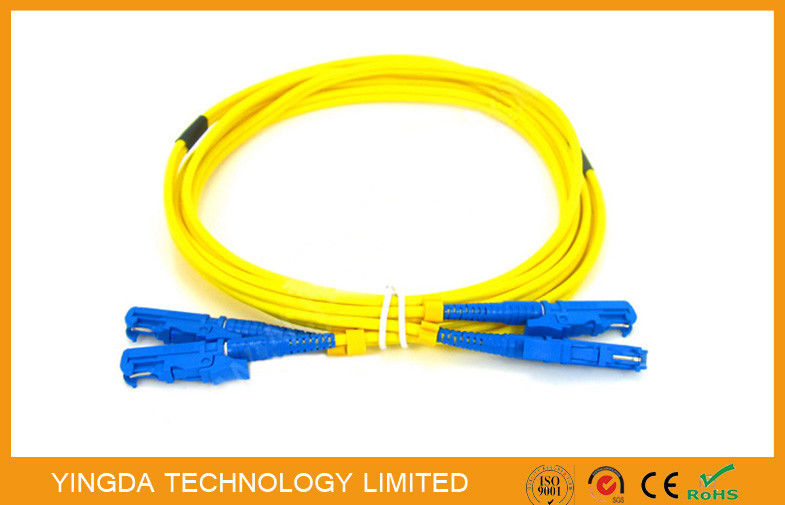

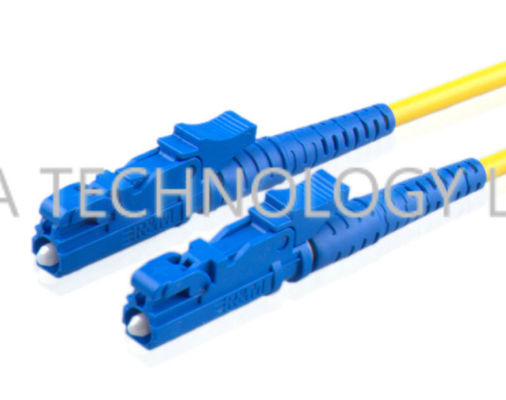

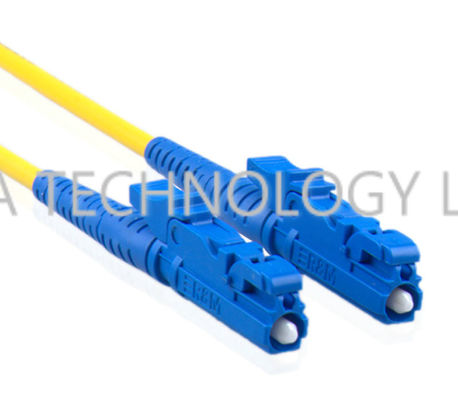

R&M E2000 / UPC फाइबर ऑप्टिक पैच कॉर्ड पिगटेल सिंगल मोड डुप्लेक्स 9/125um
पैच कॉर्ड या पिगटेल सिंगलमोड सिंगल फाइबर केबल की मानक और चर लंबाई में उपलब्ध हैं,एक या दोनों समाप्ति के साथ इकट्ठे उत्तल कोण चमकाने E-2000 APC कनेक्टर उच्च रिटर्न हानि के साथ.
प्रत्येक पैचकोर्ड को एक सीरियल नंबर से पहचाना जाता है और 1310nm पर सम्मिलन और वापसी हानि के माप संलग्न हैं। पैकेजिंग 240 x 190 x 20 मिमी के आयामों के साथ एक फफोला है।अन्य पैकेजिंग अनुरोध पर उपलब्ध है.
एकल फाइबर पैच-कॉर्ड
|
केबल विनिर्देश |
|
|
Ø ext के कोटिंग के साथ एकल मोड ऑप्टिकल फाइबर |
0.25 मिमी |
|
तंग बफ़र्ड फाइबर, Ø ext. |
0.90 मिमी |
|
अरामाइड यार्न |
|
|
पीवीसी कम धुआं आग retardant बाहरी शीट, Ø ext. |
3 मिमी |
|
जैकेट का रंग |
पीला |
|
न्यूनतम झुकने की त्रिज्या (मिमी) |
30 |
|
अधिकतम भार (एन) |
300 |
|
परिचालन तापमान |
-20 oC से 70 oC तक |
|
फाइबर का प्रकार |
एकल मोड |
|
कोर/क्लेड व्यास (μm) |
10/125 |
|
क्षीणन ((dB/Km) |
|
|
तरंग दैर्ध्य 1.310 एनएम |
<0.40 |
|
तरंग दैर्ध्य 1.550 एनएम |
<0.25 |
|
रंग विसारण (ps/km x nm) |
|
|
तरंग दैर्ध्य 1.310 एनएम |
<3.5 |
|
तरंग दैर्ध्य 1.550 एनएम |
<200 |
|
सीसीआईटी के अनुसार अन्य विशेषताएं |
जी.652 |
E2000/APC कनेक्टर जिरकोनिया फेरुल और उच्च रिटर्न हानि के साथ 8o पर उत्तल कोण पॉलिशिंग के साथ।
इसकी इष्टतम ऑप्टिकल विशेषताओं के अलावा, इस कनेक्टर को I-ETS 300671 मानक के अनुसार दोहराव, प्रभाव, कर्षण आदि के परीक्षणों के संबंध में डिज़ाइन किया गया है।
यह कनेक्टर मानक कनेक्टर की तुलना में वितरण इकाइयों में एक उच्च कनेक्शन घनत्व प्रदान करता है
इसका उपयोग दुनिया भर में ऑपरेटर कंपनियों द्वारा CATV नेटवर्क, डेटा वॉयस नेटवर्क..., जहां एक उत्कृष्ट ऑप्टिकल कनेक्शन की आवश्यकता होती है, में फील्ड इंटरकनेक्शन के लिए किया जाता है।सुरक्षात्मक प्लग कनेक्टर शरीर के साथ इकट्ठा किया जाता है.
E2000/APC पैच-कॉर्ड की विशिष्टताएँ
|
विशेषता |
मैक्स. |
टाइप करें। |
|
तरंगदैर्ध्य: |
---- |
1.310/1.550 एनएम |
|
सम्मिलन हानि (आई.एल.): |
<0.5 डीबी |
0.15 डीबी |
|
रिटर्न हानि (आर.एल.): |
> 60 डीबी |
65 डीबी |
|
सीमा में आई.एल. की स्थिरता -20 से +70 डिग्री सेल्सियस: |
<0.1 डीबी |
0.05 डीबी |
|
40 डिग्री सेल्सियस और 90% पर आई.एल. की स्थिरता आरएच 24 घंटे के लिएः |
<0.2 डीबी |
0.1 डीबी |
|
पुनरावृत्ति |
1000 कनेक्शन में पी.आई. < 0.1 डीबी |
|
|
न्यूनतम परिचालन जीवन |
1000 संभोग चक्र |
|
|
यांत्रिक शक्ति: गिरना, टक्कर लगाना और कंपन |
<0.10 डीबी |
----- |
|
तन्य शक्ति |
----- |
8 किलो |
विभिन्न प्रकार के पैच कॉर्ड उपलब्ध हैं. यह E2000 से E2000 APC कनेक्टर, E2000 से SC कनेक्टर, E2000 से FC कनेक्टर, E2000 से LC कनेक्टर ect की तरह है. समर्थन OEM आपके अनुरोध के अनुसार.
विडियो
|
