| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | YDPC-LSA-XX-45 |
| एमओक्यू: | 500 pcs |
| कीमत: | 0.36USD-30USD |
| प्रसव का समय: | 5-8days after payment |

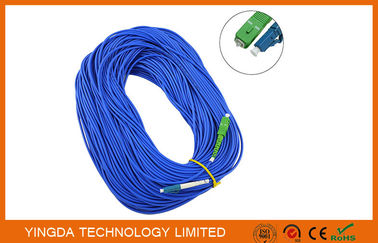

एलसी/एससी एसएम एसएक्स फाइबर ऑप्टिक पैच कॉर्ड, एससी/एलसी फाइबर ऑप्टिक पैच कॉर्ड केबल
नीला LSZH एकल मोड
फाइबर ऑप्टिक पैच कॉर्ड फाइबर ऑप्टिक नेटवर्क में सबसे अधिक उपयोग किए जाने वाले घटकों में से एक है।पैच कॉर्डकभी-कभी फाइबर ऑप्टिक जंपर या फाइबर ऑप्टिक पैच केबल भी कहा जाता है। आम तौर पर वहाँफाइबर ऑप्टिक के दो प्रकार हैंपैच कॉर्डः सिंगल मोड फाइबर ऑप्टिक पैच कॉर्ड और मल्टीमोड फाइबर ऑप्टिकपैच कॉर्ड. यहाँ शब्द मोड का अर्थ हैफाइबर ऑप्टिक में फाइबर ऑप्टिक प्रकाश के प्रसारण मोडकेबल कोर. आमतौर पर एकल मोड फाइबर ऑप्टिक पैच कॉर्ड9/125 फाइबर ग्लास के साथ हैं और पीले जैकेट हैरंग, बहु मोड फाइबर ऑप्टिक पैच कॉर्ड 50/125 या 62.5/125 के साथ हैंफाइबर ग्लास और नारंगी रंग का है।
एलसी ल्यूसेंट कनेक्टर का संक्षिप्त रूप है, एलसी फाइबर पैच कॉर्ड कनेक्टर एक पुश और लॉक संरचना है, जिसमें प्लास्टिक आवास और सटीक 1.25 मिमी सिरेमिक फेरुल है।एलसी प्रकार एक लोकप्रिय प्रकार का छोटे आकार का फाइबर ऑप्टिक पैच कॉर्ड है जो अंतरिक्ष को कम करता है और इसका व्यापक रूप से घनी स्थापना के लिए उपयोग किया जाता है.
एससी फाइबर ऑप्टिक पैच कॉर्ड
एससी फाइबर ऑप्टिक पैच कॉर्ड का आविष्कार जापानी कंपनी एनटीटी ने किया था। यह सबसे व्यापक रूप से इस्तेमाल होने वाले फाइबर ऑप्टिक पैच कॉर्ड में से एक है। एससी फाइबर ऑप्टिक पैच कॉर्ड में कम लागत है,सरलता तथा अच्छी स्थायित्व, एससी फाइबर ऑप्टिक पैच कॉर्ड केबल टर्मिनेशन पर एक लॉकिंग टैब के साथ है, यह एक पुश और पुल प्रकार फाइबर ऑप्टिक कनेक्टर है।
एफसी से एससी फाइबर पैच कॉर्ड fव्यंजन
FTTH ड्रॉप फाइबर ऑप्टिक केबल aपप्लिकेशन
एफटीटीएच फाइबर केबल कॉर्ड विनिर्देश
|
जैकेट |
राइज़र (OFNR), प्लेनम (OFNP), कम धुआं वाले हेलोजेन (LSZH), पीवीसी |
|
व्यास |
0.9mm (9/125um), 1.6mm, 1.8mm, 2.0mm, 3.0mm |
|
जैकेट रंग |
एक्वा, नारंगी, हरा, लाल, नीला, ग्रे, काला, पीला |
|
कनेक्टर |
FC,SC,ST,MU,LC, D4,DIN,E2000 MT-RJ,MPO FC,SC,ST,MU, LC,SMA,E2000 MT-RJ,FDDI, MPO,ESCON |
|
सम्मिलन हानि (dB) |
≤ 0.2 (यूपीसी) |
|
विनिमेयता |
≤ 0.2 डीबी |
|
तन्य शक्ति |
≤ 0.2 डीबी (0 से 15 किलोग्राम) |
|
तापमान सीमा |
(-40 से +80 डिग्री सेल्सियस) |
|
पोलिश |
यूपीसी एपीसी पीसी |
|
केबल का प्रकार |
एकल मोड, मल्टीमोड |
|
शीर्ष के ऑफसेट |
≤50 um, ≤100 um |
|
फाइबर गोलाकार ऊंचाई |
-90 एनएम, +50 एनएम |
|
कोणीय ऑफसेट |
8°± 0.5°C (एपीसी) |
आदेश की जानकारी
|
कनेक्टर ए |
कनेक्टर बी |
फाइबर का प्रकार |
केबल का व्यास |
केबल जैकेट |
लम्बाई |
|
एलसी/यूपीसी |
एलसी/यूपीसी |
9/125um |
0.9 मिमी सिम्पलेक्स |
पीवीसी |
0.5 मीटर |
|
एलसी/एपीसी |
एलसी/एपीसी |
50/125um |
1.8mm सिम्पलेक्स |
LSZH |
1 मीटर |
|
एफसी/यूपीसी |
एफसी/यूपीसी |
62.5/125um |
2.0सिम्पलेक्स |
|
3 मीटर |
|
एफसी/एपीसी |
एफसी/एपीसी |
50/125um OM3 |
3.0 मिमी सिम्पलेक्स |
|
5 मीटर |
|
एससी/यूपीसी |
एससी/यूपीसी |
50/125um OM4 |
1.8 मिमी डुप्लेक्स |
|
... |
|
एससी/एपीसी |
एससी/एपीसी |
|
2.0 मिमी डुप्लेक्स |
|
|
|
एसटी/यूपीसी |
एसटी/यूपीसी |
|
3.0 मिमी डुप्लेक्स |
|
|
|
एमटीआरजे/महिला |
एमटीआरजे/महिला |
|
3.0 मिमी गोल |
|
|
|
एमटीआरजे/पुरुष |
एमटीआरजे/पुरुष |
|
... |
|
|
|
एमयू/यूपीसी |
एमयू/यूपीसी |
|
|
|
|
|
एमयू/एपीसी |
एमयू/एपीसी |
|
|
|
|
|
ई2000 |
ई2000 |
|
|
|
|
|
... |
... |
|
|
|
|
विडियो
विडियो
|
|
