उत्पाद
उत्पादों का विवरण

एमओक्यू: 500 pcs
कीमत: 0.36USD-30USD
स्टैंडर्ड पैकेजिंग: 1 pc / plastic bag
वितरण अवधि: 5-8days after payment
आपूर्ति क्षमता: 15,000 pcs / day
विस्तृत जानकारी
उत्पत्ति के प्लेस
चीन
ब्रांड नाम
YINGDA
प्रमाणन
ISO CE
मॉडल संख्या
वाईडीपीसी-ईकेएससी-1803
योजक:
E2000 एससी पैच कॉर्ड
फाइबर गणना:
सिंप्लेक्स 1कोर
प्रविष्टि नुकसान:
<0.3dB
हारकर लौटा:
>55dB UPC, >60dB APC
फाइबर की लंबाई:
3 मीटर
केबल व्यास:
1.8 मिमी
केबल रंग:
पीला
कनेक्टर रंग:
नीले हरे
उत्पाद का नाम:
फाइबर केबल, फाइबर ऑप्टिक पैच केबल, फाइबर ऑप्टिक्स पैच कॉर्ड, फाइबर ऑप्टिक जंपर्स, फाइबर ऑप्टिक जम्पर
प्रमुखता देना:

fiber optic patch cable

,

multimode patch cord

उत्पाद का वर्णन

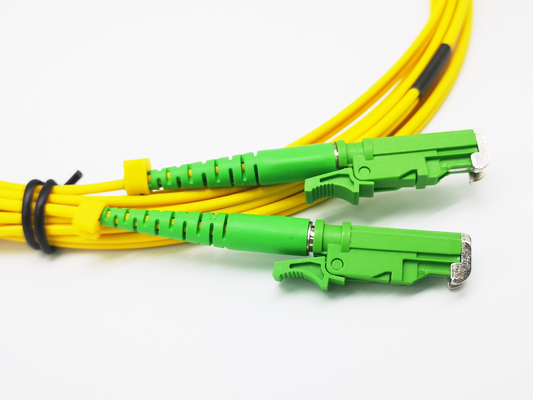

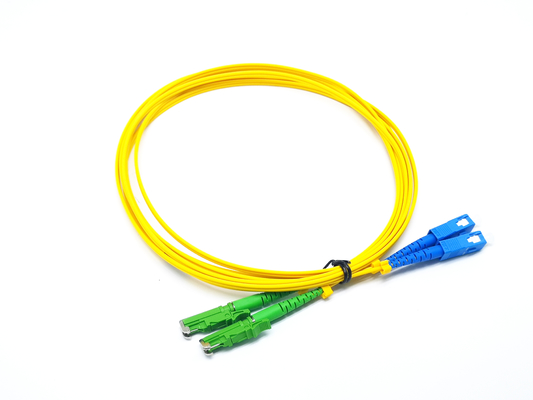

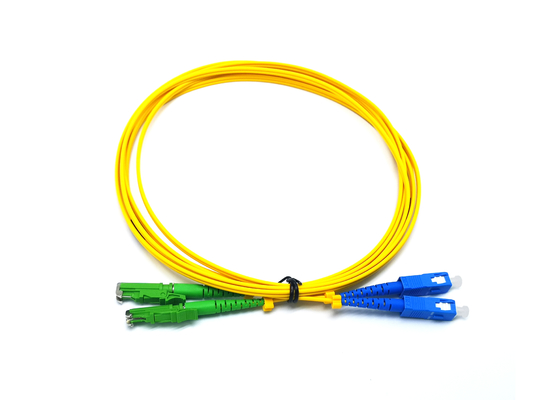

E2000 APC से SC UPC फाइबर ऑप्टिक पैच कॉर्ड सिंगलमोड सिम्प्लेक्स 1.8 मिमी LSZH रिसर केबल





फाइबर ऑप्टिक जम्पर का त्वरित विवरण:

  • E2000 SC LC ST FC MTRJ MU SMA DIN D4 MPO MTP कनेक्टर सब ठीक है
  • सिंगल मोड, मल्टीमोड फाइबर, कॉर्निंग FS ड्रेका YOFC फाइबरहोम, आदि।
  • आईएल <0.3 डीबी, 3 डी हस्तक्षेप परीक्षण, अंत चेहरा, सामी परीक्षण
  • बाकी रिपोर्ट के साथ प्रसव से पहले 100% परीक्षण
  • आईएसओ, सीई प्रमाणित, आईईसी, टेल्कोर्डिया, आरओएचएस अनुपालन

फाइबर ऑप्टिक पैच कॉर्ड फाइबर ऑप्टिक नेटवर्क में सबसे अधिक उपयोग किए जाने वाले घटकों में से एक है। ऑप्टिक पैच कॉर्ड को फाइबर ऑप्टिक भी कहा जाता है

जम्पर या फाइबर ऑप्टिक पैच केबल।आम तौर पर दो प्रकार के फाइबर ऑप्टिक पैच कॉर्ड होते हैं: सिंगल मोड फाइबर ऑप्टिक पैच कॉर्ड और मल्टीमोड फाइबर ऑप्टिक पैच कॉर्ड।



फाइबर मोड का मतलब फाइबर ऑप्टिक केबल कोर में फाइबर ऑप्टिक लाइट ट्रांसमिटिंग मोड है।सिंगल मोड फाइबर केंद्र में 9/125um फाइबर ग्लास है और पीले जैकेट रंग, मल्टी मोड फाइबर ऑप्टिक पैच कॉर्ड केंद्र में 50/125 या 62.5/125 फाइबर ग्लास और नारंगी जैकेट रंग के साथ हैं।



E2000 फाइबर ऑप्टिक पैच कॉर्ड नवीनतम शैली में से एक है जिसे डायमंड द्वारा विकसित किया गया था, E2000 एक स्प्रिंग लोडेड शटर है जिसका उपयोग सामी को धूल और खरोंच से बचाने के लिए किया जाता है।E2000 फाइबर कनेक्टर SC फाइबर कनेक्टर के समान आकार के होते हैं।


SC फाइबर ऑप्टिक पैच कॉर्ड का आविष्कार जापानी कंपनी NTT ने किया था।यह सबसे व्यापक रूप से उपयोग किए जाने वाले फाइबर ऑप्टिक पैच कॉर्ड में से एक है।

एससी फाइबर ऑप्टिक पैच कॉर्ड में कम लागत, सादगी के साथ-साथ अच्छा स्थायित्व भी है, एससी फाइबर ऑप्टिक पैच कॉर्ड लॉकिंग टैब के साथ है

केबल समाप्ति, यह एक पुश और पुल प्रकार फाइबर ऑप्टिक कनेक्टर है।



फाइबर ऑप्टिक पैच कॉर्ड तकनीकी विशिष्टता

वस्तु

मानक, मास्टर

कनेक्टर प्रकार

एलसी, एससी, एसटी, एफसी.एमयू, डीआईएन, डी 4, एमपीओ, एससी / एपीसी,

एफसी/एपीसी, एलसी/एपीसी.एमयू/एपीसी

डुप्लेक्स एमटीआरजे/महिला, एमटीआरजे/पुरुष

फाइबर प्रकार



9/125 SMF-28 या समकक्ष (एकल बना) OS1

50/125, 62.5/125 (मल्टीमोड) OM2 और OM1

50/125, 10G (मल्टीमोड) OM3

केबल प्रकार

सिम्प्लेक्स, डुप्लेक्स (ज़िपकॉर्ड)

3.0 मिमी, Φ2.0 मिमी, Φ1.8 मिमी

1.6 मिमी पीवीसी या LSZH

0.9mm, 0.6mm बफर फाइबर पीवीसी या LSZH

चमकाने का तरीका

यूपीसी, एसपीसी, एपीसी (8 डिग्री और 6 डिग्री)

निविष्टी की हानि

0.1dB (सिंगलमोड मास्टर के लिए)

0.25dB (सिंगलमोड स्टैंडर्ड के लिए)

≤ 0.25dB (मल्टीमोड के लिए)

जेडीएस आरएम 3750 . द्वारा परीक्षण किया गया


वापसी हानि (सिंगलमोड के लिए)

यूपीसी 50dB

एसपीसी 55dB

एपीसी 60dB (typ.65dB)

जेडीएस RM3750 . द्वारा परीक्षण किया गया

repeatability

±0.1dB

परिचालन तापमान

-40°C से 85°C


ज्यामिति आवश्यकता

(सिंगलमोड के लिए)

फेरूल एंडफेस त्रिज्या

7 मिमी ≤ आर ≤ 12 मिमी (एपीसी के लिए)

10 मिमी ≤ आर ≤ 25 मिमी (मानक के लिए)

शीर्ष ऑफसेट 30 माइक्रोन (मास्टर के लिए)

शीर्ष ऑफसेट 50 माइक्रोन (मानक के लिए)

अंडरकट -50 एनएम ≤ यू ≤ 50 एनएम

DORC ZX-1 . द्वारा परीक्षण किया गया



E2000 पैच कॉर्ड विशेषताएं

  • कम प्रविष्टि नुकसान
  • दोहराने की क्षमता
  • उच्च रिटर्न हानि
  • म्युचुअल इंसर्ट प्रदर्शन
  • अच्छा तापमान स्थिरता
  • मजबूत तन्यता संपत्ति
  • सस्ते मल्टीमोड फाइबर मूल्य, कम दूरी संचरण
  • वाइड ट्रांसमिशन बैंडविड्थ

एससी पैच कॉर्ड आवेदन:

फाइबर संचार प्रणाली, फाइबर एक्सेस नेटवर्क, डेटा ट्रांसमिशन, CATV, LAN, परीक्षण उपकरण, ऑप्टिकल फाइबर सेंसर, आदि


Yingda Fibra Optica पैच डोरियों को उचित मोड़ त्रिज्या में अच्छी तरह से पैक किया जाएगा, और zipcord पैच कॉर्ड सुरक्षा के लिए ब्रेकआउट जॉइंट पर हीट सिकुड़ ट्यूब का उपयोग करेगा, और कनेक्टर को जगह में लपेटने के लिए नायलॉन संबंधों का उपयोग करेगा।डुप्लेक्स कनेक्टर्स को अलग करने के लिए ए/बी या 1/2 जैसा नंबर मार्क।

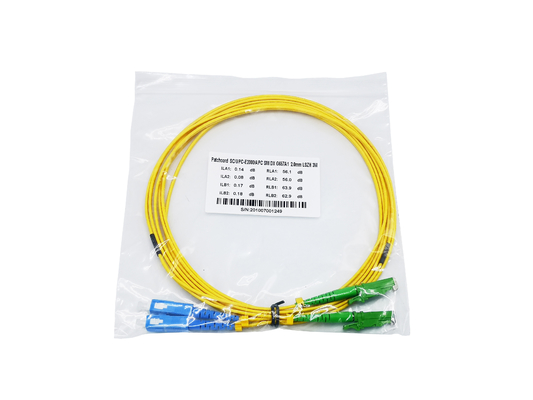

पैचकॉर्ड को प्लास्टिक बैग पर परीक्षण रिपोर्ट स्टिकर के साथ 100% गुणवत्ता आश्वासन के साथ वितरित किया जाएगा।

लोगो, ब्रांड, निर्माता, भाग संख्या, परियोजना की जानकारी आदि के साथ अनुकूलित स्टिकर स्वीकार करें।






आदेश की जानकारी

वस्तु पैरामीटर
कनेक्टर प्रकार एफसी, एसटी, एससी, एलसी, एमयू, एमपीओ, ई2000, एमटीआरजे, एसएमए
अंत चेहरा यूपीसी पीसी एपीसी
केबल व्यास 0.9 मिमी, Ф1.6 मिमी, Ф1.8 मिमी, Ф2 मिमी, Ф2.4 मिमी, Ф3 मिमी,Ф3.5 मिमी,2.0*3.0mm,2.0*5.0mm,4.0*7.0mm,3.5 * 6.5 मिमी,आदि
फाइबर गिनती सिम्प्लेक्स, डुप्लेक्स, 4 कोर, 6 कोर, 8 कोर, 12 कोर या ग्राहक निर्दिष्ट करें
फाइबर प्रकार G652B, G652D, G655, G657A1, G657A2, 50/125, उम 62.5/125um, OM3 (50/125-150), OM4 (50/125-300) आदि।
कनेक्टर आवास रंग नीला, बेज, एक्वा, बैंगनी, गुलाब लाल, हरा, आदि
बूट रंग ग्रे, नीला, हरा, सफेद, लाल, काला, हरा, आदि
केबल जैकेट: परमवीर चक्र, LSZH, TPU, पीई, आदि;
केबल लंबाई अनुकूलित
