| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | FDB0216F |
| एमओक्यू: | 200pcs |
| कीमत: | बातचीत योग्य |
| प्रसव का समय: | 1 सप्ताह |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |

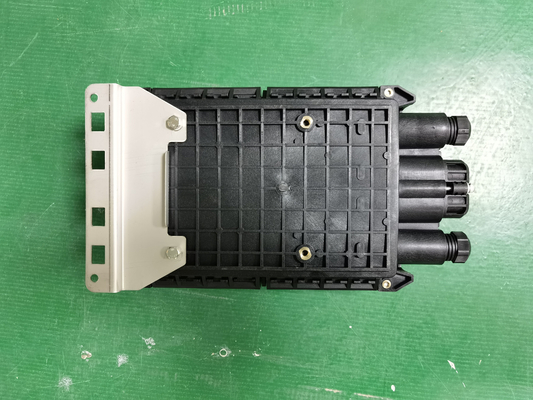

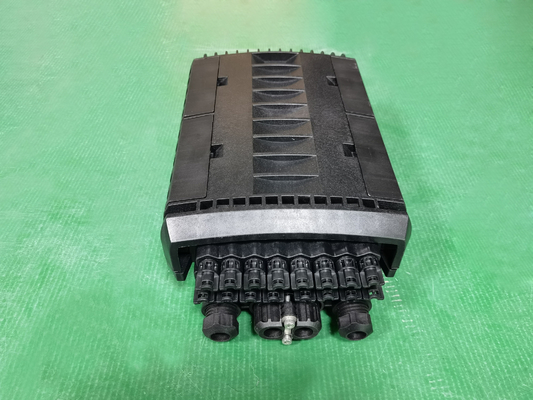

IP68 वाटरप्रूफ टेलीकॉम पोल माउंट FTTH फाइबर ऑप्टिक स्प्लिटर डिस्ट्रीब्यूशन जंक्शन बॉक्स PP

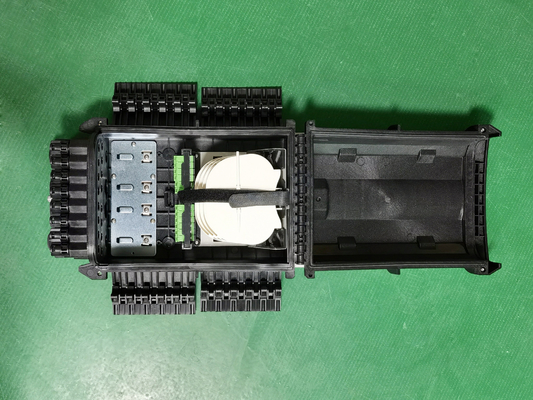

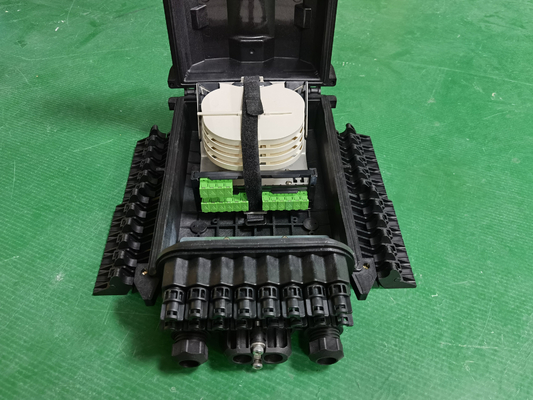

FDB0216F FTTH नेटवर्क के लिए एक्सेस टर्मिनल बॉक्स है।यह फीडर केबल या वितरण केबल को पीएलसी स्प्लिटर के साथ सब्सक्राइबर के ड्रॉप केबल से जोड़ता है।यह एक ठोस सुरक्षा बॉक्स में फाइबर स्प्लिसिंग, विभाजन, वितरण, भंडारण और केबल कनेक्शन को एकीकृत करता है।
फाइबर ऑप्टिक जंक्शन बॉक्स विशेषताएं
फाइबर ऑप्टिक वितरण बॉक्सविनिर्देश
| नमूना | FDB0216F | |
| आयाम (ए * बी * सी) | 385*245*130mm | |
| अधिकतम क्षमता | 48cores=4*12F सिंगल फाइबर | |

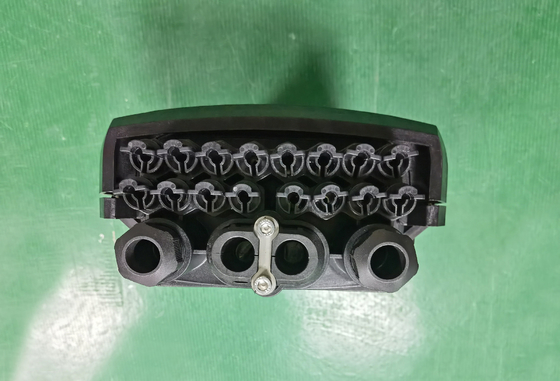

| केबल प्रविष्ट | 1मध्य अवधि, | 2राउंड पोर्ट |
| केबल व्यास | 10-17.5 मिमी | 8-17.5 मिमी |
| केबल निकास | 16 ड्रॉप केबल पोर्ट: 2 मिमी, 4 मिमी, 7 मिमी | |
| एडेप्टर मात्रा | 24एससी | |
| स्प्लिटर मात्रा | 1x16 या 2pc 1x8 स्टील ट्यूब | |
| सामग्री | पीपी + जीएफ (संशोधित बहुलक प्लास्टिक + ग्लास फाइबर) | |
फाइबर ऑप्टिक स्प्लिटर बॉक्स पार्ट्स सूची
मुख्य किट
| एस/एन | विवरण | मात्रा | ध्यान दें |
| 1 | ढक्कन | 1 | 337 (एल) × 242 (डब्ल्यू) × 63 (एच) मिमी। |
| 2 | आधार | 1 | |
| 3 | अंगूठी की सील | 1 | बॉक्स सीलिंग |
| 4 | 8202 सीलिंग पार्ट्स | 16 | सीलिंग केबल पोर्ट |
| 5 | ब्याह ट्रे | 4 | केबल स्प्लिसिंग और स्टोरेज के लिए |
| 6 | ब्याह ट्रे कवर | 1 | |
| 7 | ब्याह ट्रे पट्टी | 1 | कई ब्याह ट्रे को ठीक करना |
| 8 | फास्टनर बोल्ट | 2 | फिक्सिंग ढक्कन और बंद होने का कवर |
| 9 | बकसुआ | 4 | फिक्सिंग ढक्कन और बंद होने का कवर |
| 10 | टाइट नट्स | 16 | सीलिंग सॉफ्ट केबल पोर्ट |
| 1 1 | तंग उपकरण | 1 | टाइट नट्स के लिए खास |
| 12 | केबल फिक्सिंग पैनल | 1 | बिना काटे केबल को ठीक करना |
| 13 | एडेप्टर स्थापना पैनल | 4 | 6 SC सिम्प्लेक्स एडेप्टर के लिए एक एडेप्टर पैनल |
| 14 | ब्याह ट्रे ब्रैकेट | 1 | 4 स्प्लिस ट्रे स्थापित करें |
| 15 | शीर्ष कवर स्टॉपर | 1 | शीर्ष कवर सीमित करें |
| 16 | प्लास्टिक नट | 2 | फिक्सिंग केबल |
फाइबर ऑप्टिक संयुक्त बंदमानक भाग
| एस/एन | विवरण | मात्रा | ध्यान दें |
| 17 | दीवार बढ़ते किट | 1 | दीवार बढ़ते के लिए |
| 18 | विस्तार एंकर बोल्ट | 2 | दीवार बढ़ते किट के भाग |
| 19 | षटकोणीय पेंच | 2 | दीवार बढ़ते किट के भाग |
| 20 | नायलॉन टाई (3 * 120 मिमी) | 12 | फिक्सिंग केबल |
| 21 | फ्यूजन आस्तीन (Φ1.0 * 60 मिमी) | फाइबर कोर के अनुसार। | केबल स्प्लिसिंग |
| 22 | 0.2m कुंडल ट्यूब | 1 | फाइबर की रक्षा करें |
| 23 | इन्सुलेशन टेप | 1 | गौण निर्धारण |
| 24 | 0.5 मीटर ईवा ट्यूब | 1 | फाइबर की रक्षा करें |
| 25 | सुखाने की मशीन | 1 | |
| 26 | M6 आंतरिक हेक्सागोनल रिंच | 1 | बॉक्स खोलने का उपकरण |
| 27 | 14# ग्रोमेट | 2 | केबल दीया के लिए।12-17.5 मिमी . से |
| 28 | 41# ग्रोमेट | 2 | केबल दीया के लिए।8-12 मिमी . से |
| 29 | प्लास्टिक प्लग | 4 | केबल पोर्ट को सील करें |
| 30 | आयरन स्पैनर | 1 | साधन |
विडियो
|
|
