| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | FDB0224F |
| एमओक्यू: | 100PCS |
| कीमत: | बातचीत योग्य |
| प्रसव का समय: | 1 सप्ताह |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आयाम (मिमी) | 380 * 245 * 155 | मैक्स। क्षमता (एकल फाइबर) | 72 / 144cores |
| वजन (किग्रा) | 4.5 ~ 5 | सीलिंग प्रकार | यांत्रिक |
| केबल बंदरगाहों | 10 ~ 17.5 मिमी से व्यास से अन-कट केबल के लिए 1 इनपुट केबल पोर्ट। केबल व्यास के लिए 2 आउटपुट केबल पोर्ट 8 ~ 17.5 मिमी से। 4 मिमी से कम केबल व्यास के लिए 24 आउटपुट केबल पोर्ट। | एकल splice ट्रे क्षमता (एकल फाइबर) | 12/24 |
| Splice ट्रे मात्रा | 6pcs | सामग्री | पीपी |
3. संरचना

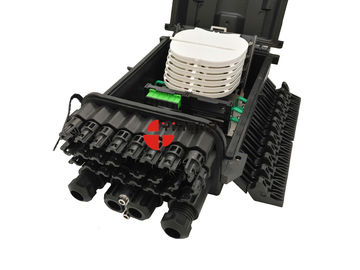

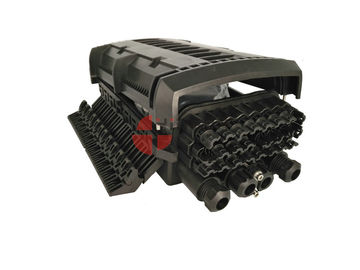

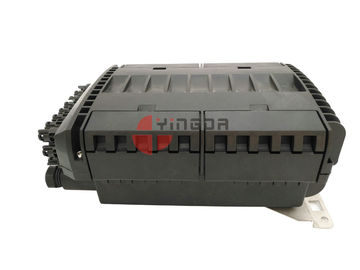

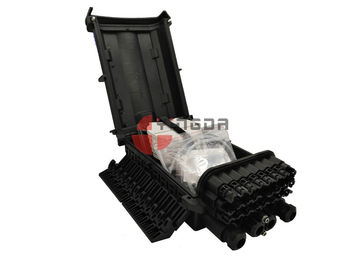

3.1 बंद और सहायक उपकरण (चित्र 1)
चित्र 1
भागों की सूची
मुख्य किट
| S / N | विवरण | मात्रा | ध्यान दें |
| 1 | ढक्कन | 1 | 337 (एल) × 242 (डब्ल्यू) × 63 (एच) मिमी। |
| 2 | आधार | 1 | |
| 3 | अंगूठी की सील | 1 | बॉक्स सीलिंग |
| 4 | 8202 सीलिंग भागों | 16 | केबल बंदरगाहों सीलिंग |
| 5 | Splice ट्रे | 4 | केबल splicing और भंडारण के लिए |
| 6 | Splice ट्रे कवर | 1 | |
| 7 | Splice ट्रे पट्टी | 1 | कई splice ट्रे फिक्सिंग |
| 8 | फास्टनर बोल्ट | 2 | फिक्सिंग ढक्कन और बंद होने का कवर |
| 9 | बकसुआ | 4 | फिक्सिंग ढक्कन और बंद होने का कवर |
| 10 | तंग पागल | 16 | नरम केबल बंदरगाहों सील |
| 1 1 | तंग उपकरण | 1 | नट्स के लिए विशेष |
| 12 | केबल फिक्सिंग पैनल | 1 | असीमित केबल फिक्सिंग |
| 13 | एडाप्टर स्थापना पैनल | 4 | 6 एससी सरल एडाप्टर के लिए एक एडाप्टर पैनल |
| 14 | Splice ट्रे ब्रैकेट | 1 | 6 splice ट्रे स्थापित करें |
| 15 | शीर्ष कवर स्टॉपर | 1 | शीर्ष कवर सीमित करें |
| 16 | प्लास्टिक पागल | 2 | फिक्सिंग केबल |
विशेषताएं
1 अनकटा बंदरगाह, 2 गोल बंदरगाहों, 24 पीसीएस केबल बंदरगाहों, काम केबल वितरण और विभाजन और समाप्ति के लिए फाइबर के लिए सही है।

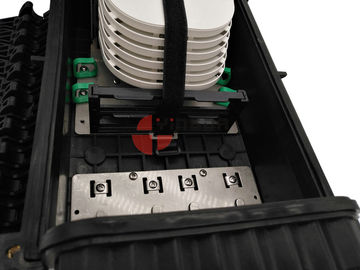

6pcs हटाने योग्य ट्रे के साथ प्रत्येक बॉक्स, और 24pcs एससी एडाप्टर पैनल, और केबल फिक्स और रूटिंग के लिए धातु शीट।
बॉक्स मजबूत है, बकसुआ अद्वितीय डिजाइन है, उच्च शक्ति इंजीनियर प्लास्टिक, अंदर भी केबल clamps है।
सभी धातु के हिस्सों स्टेनलेस स्टील है, बाहरी आवेदन के लिए उपयुक्त है, अगर आपको छोटी चादर की जरूरत है, तो भी कर सकते हैं।
splice ट्रे अधिकतम संलयन कर सकते हैं। 12cores, डबल 24cores फाइबर; यह अधिकतम भी डाल सकता है। नाली पर 1x, 1x4, 1x8 फाइबर ऑप्टिक पीएलसी splitter ट्यूब। यह इस्पात ट्यूब के समान आकार है।
मानक भागों
| S / N | विवरण | मात्रा | ध्यान दें |
| 17 | दीवार बढ़ते किट | 1 | दीवार बढ़ते के लिए |
| 18 | विस्तार एंकर बोल्ट | 2 | दीवार बढ़ते किट के हिस्सों |
| 19 | षटकोणीय पेंच | 2 | दीवार बढ़ते किट के हिस्सों |
| 20 | नायलॉन टाई (3 * 120 मिमी) | 12 | फिक्सिंग केबल |
| 21 | संलयन आस्तीन (Φ1.0 * 60 मिमी) | फाइबर कोर के मुताबिक। | केबल splicing |
| 22 | 0.2 मीटर कॉइल ट्यूब | 1 | फाइबर की रक्षा करें |
| 23 | इन्सुलेशन टेप | 1 | एक्सेसोरियल निर्धारण |
| 24 | 0.5 मीटर ईवीए ट्यूब | 1 | फाइबर की रक्षा करें |
| 25 | सुखाने की मशीन | 1 | |
| 26 | एम 6 आंतरिक हेक्सागोनल रिंच | 1 | बॉक्स खोलने के लिए उपकरण |
| 27 | 14 # ग्रोमेट | 2 | केबल डाया के लिए। 12-17.5 मिमी से |
| 28 | 41 # ग्रोमेट | 2 | केबल डाया के लिए। 8-12 मिमी से |
| 29 | प्लास्टिक प्लग | 4 | केबल पोर्ट सील करें |
| 30 | आयरन स्पैनर | 1 | साधन |
वैकल्पिक भागों
| S / N | विवरण | मात्रा | ध्यान दें |
| 25 | ध्रुव बढ़ते किट | 1 | ध्रुव बढ़ते के लिए |
| 26 | वाल्व | 1 | परीक्षण सील प्रदर्शन |
विडियो
|
|
