एससी डुप्लेक्स एडाप्टर के साथ ठंडा रोल्ड स्टील फाइबर पैच पैनल 288 कोर स्लाइड ट्रे

धातु स्लाइड ट्रे दराज प्रकार फाइबर ऑप्टिक पैच पैनल ऑप्टिकल फाइबर ट्रांसमिशन संचार नेटवर्क में टर्मिनल तारों के लिए सहायक उपकरण हैं, जो इनडोर ऑप्टिकल केबल स्प्लिस के लिए उपयुक्त है

और शाखा कनेक्शन, और फाइबर सुरक्षात्मक।

अनुसूचित जाति / एपीसी एडाप्टर और पिगेटेल के साथ पूरा, रैक माउंट कान कारखाने में शिकंजा के साथ बॉक्स पर तय किया जाता है, जब साइट पर निर्माण, इसे ले लें और रैक पर स्थापित करें।

विशेषताएं

• समाप्ति और 1 9 'मानक संरचना में लागू,
• धातु स्लाइडिंग डिजाइन
• ऑप्टिकल वितरण फ्रेम ओडीएफ में रैक माउंट
• एफसी, एससी, एसटी, एलसी, ई 2000 एडाप्टर के लिए उपयुक्त
• इलेक्ट्रोस्टैटिक स्प्रेइंग के साथ ठंडा लुढ़काया स्टील शीट
• बॉक्स का आकार: 430 * 300 * 6 यू

पैच पैनल संरचना

3 भागों को शामिल करें: बॉक्स बॉडी , आंतरिक घटक, ऑप्टिकल फाइबर कनेक्टर रक्षक।

1. बॉक्स बॉडी खोल

खोलने और स्थापित करने के लिए सुविधाजनक , उच्च वोल्टेज ग्राउंडिंग है धातु घटक एस के लिए डिवाइस ।

2 । मैं मुख्य घटक मुख्य रूप से 3 आइटम:

ए समर्थन: आंतरिक संरचना निकाय, आंतरिक समर्थन के लिए उपयोग किया जाता है;

बी Splice ट्रे : ऑप्टिकल फाइबर कनेक्टर , सुरक्षा टुकड़ा एस और शेष फाइबर स्टोर करने के लिए ,

शेष ऑप्टिकल फाइबर लंबाई 1.6 मीटर , मोड़ त्रिज्या ≥ 37.5 मिमी , पहचानने के लिए भी टिप्पणी है फाइबर;

सी .: निश्चित डिवाइस : ऑप्टिकल केबल शीथ को ठीक करने के लिए , सदस्य और वायरिंग पिगटेल को मजबूत करें ।

फाइबर ऑप्टिक कनेक्टर के संरक्षण भागों : आस्तीन और केबल रबड़ ग्रंथि

विशिष्टता

उत्पादन लाइन चित्र:

आंतरिक डिजाइन: केबल मैकेन्जमेंट के लिए 2 रॉड के साथ 24cores फाइबर ऑप्टिक splice ट्रे, सफेद, ब्रांड नई एबीएस सामग्री के साथ।

स्लाइड धातु सामग्री, अच्छी गुणवत्ता और संचालित करने में आसान है

सामने के अवलोकन, बॉक्स के पीछे, पर्याप्त केबल प्रबंधन किट, और केबल भंडारण के लिए पर्याप्त जगह है।

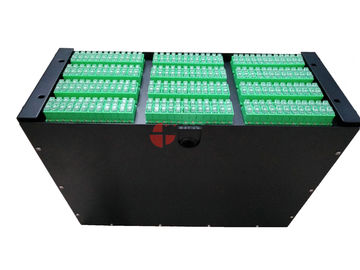

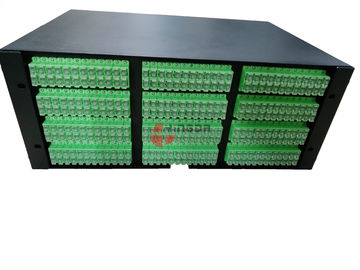

फ्रंट में अवलोकन, 144pcs एससी डुप्लेक्स एडाप्टर धूलरोधक कवर के साथ, यह स्थिर और विरोधी धूल रखने के लिए शिकंजा द्वारा ठीक किया जाता है।

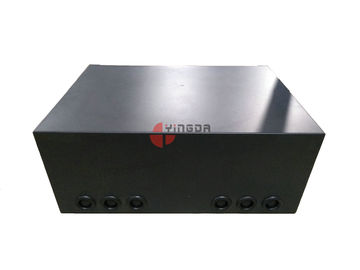

रबड़ मुहरों के साथ 6 पीसी गोल केबल बंदरगाहों के साथ वापस

बेहतर सुरक्षा के लिए डिलीवरी के दौरान सभी बॉक्स प्लास्टिक फिल्म के साथ पैक किया जाता है।
