| ब्रांड नाम: | yingda |
| मॉडल संख्या: | CWDM 8CH |
| कीमत: | 0.18USD-4.29USD |
| प्रसव का समय: | 7 दिन |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन, मनीग्राम |
4 8 16 चैनल मोटे SMF 28E फाइबर ऑप्टिक समाप्ति बॉक्स
मोटे तरंगदैर्ध्य डिवीजन मल्टीप्लेक्सर मॉड्यूल (CWDM)
विशेषताएं
कम प्रविष्टि नुकसान
उच्च चैनल अलगाव
उच्च स्थिरता और विश्वसनीयता
आवेदन
CWDM प्रणाली
मेट्रो / एक्सेस नेटवर्क
CATV फाइबर ऑप्टिक प्रणाली
विनिर्देश
| पैरामीटर | 4ch | 8ch | 16ch | |||
| चैनल तरंग दैर्ध्य (एनएम) | 1271,129,1311, ......, 1551,1571,1591,1611 | |||||
| चैनल स्थान (nm) | 20 | |||||
| चैनल बैंडविड्थ (एनएम) | λc ± 6.5 | |||||
| चैनल फ्लैटनेस (dB) | ≤0.4 | |||||
| सम्मिलन हानि (dB) | ≤2.0 | ≤3.0 | ≤5.0 | |||
| एकांत | demux के | सटा हुआ | ≥30 | |||
| गैर आसन्न | ≥40 | |||||
| mux | सटा हुआ | ≥15 | ||||
| गैर आसन्न | ≥15 | |||||
| चैनल एकरूपता (dB) | ≤1.0 | |||||
| दिशा (डीबी) | ≥55 | |||||
| रिटर्न लॉस (डीबी) | ≥50 | |||||
| पीडीएल (डीबी) | ≤0.15 | ≤2.0 | ||||
| तरंग दैर्ध्य थर्मल स्थिरता (एनएम / डिग्री सेल्सियस) | ≤0.003 | |||||
| सम्मिलन हानि थर्मल स्थिरता (डीबी / डिग्री सेल्सियस) | ≤0.005 | |||||
| पावर हैंडलिंग (mW) | ≤500 | |||||
| ऑपरेटिंग तापमान (डिग्री सेल्सियस) | 0 ~ 70 | |||||
| भंडारण तापमान (डिग्री सेल्सियस) | -40 ~ + 85 | |||||
| पैकेज आयाम (मिमी) एल * डब्ल्यू * एच | 100 * 80 * 0 (एब्स) | 141 * 115 * 18 (पेट) | ||||
| 110 * 95 * 7.5 (धातु) | ||||||

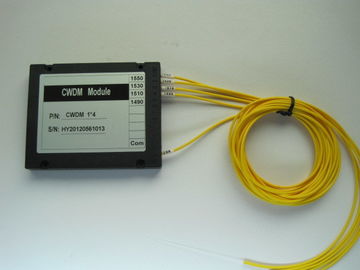

CWDM 4channel (1490 1510 1530 1550nm) -2 मिमी 1 मीटर

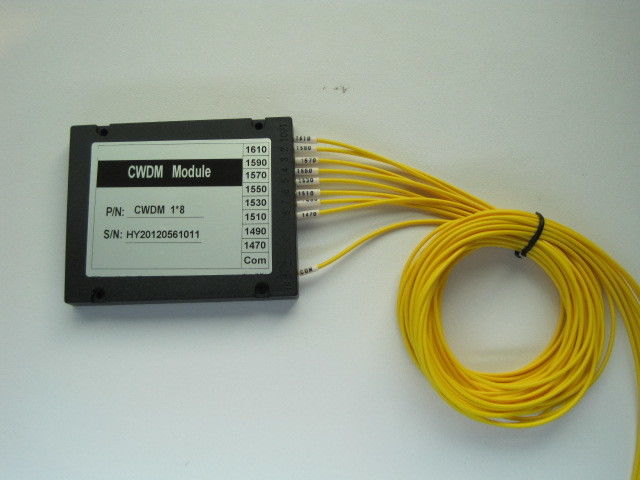

CWDM 8channel (1470 1490 1510 1530 1550 1570 1590 1610nm) -2 मिमी 1 मीटर
आदेश की जानकारी
| CWDM | प्रकार | पोर्ट प्रकार | तरंग दैर्ध्य | बेनी | रेशा | लंबाई | योजक |
|
एम = mux डी = है demux |
4 = 4ch 8 = 8ch 16 = 16ch |
1271 = 1271nm 1791 = 1291nm ... ... ... 1611 = 1611nm |
900 = 900um लूज ट्यूब 2000 = 2 मिमी ढीली ट्यूब 3000 = 3 मिमी ढीली ट्यूब |
SMF-28e |
1 = 1m एक्स = निर्दिष्ट करें |
NE = कोई भी एफए = एफसी / एपीसी एफसी = एफसी / UPC एसए = अनुसूचित जाति / एपीसी अनुसूचित जाति = अनुसूचित जाति / UPC ला = नियंत्रण रेखा / एपीसी नियंत्रण रेखा = नियंत्रण रेखा / UPC |
विडियो
विडियो
विडियो
विडियो
विडियो
विडियो
|
|
