| एमओक्यू: | 10pcs |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1 टुकड़ा / बॉक्स, 100 sztuk / गत्ते का डिब्बा |
| Delivery period: | 7 दिन |
| भुगतान विधि: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 20000 पीसी प्रति माह |

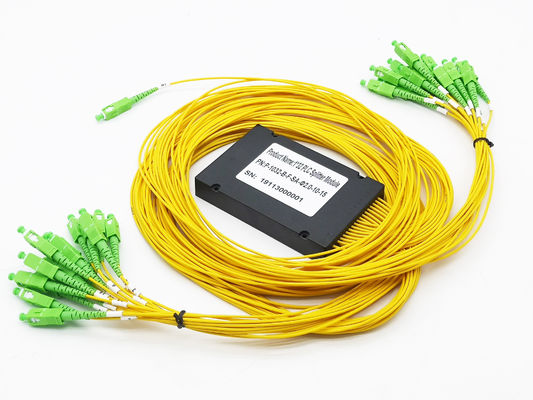

एबीएस मॉड्यूल बॉक्स प्रकार G652D 1x32 फाइबर ऑप्टिक पीएलसी स्प्लिटर
1x32 फाइबर पीएलसी स्प्लिटर एबीएस मॉड्यूल बॉक्स प्रकार एकल मोड पिगटेल के साथ जी 652 डी पीवीसी एससी / एपीसी 2.0 मिमी पीला
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locations.
एबीएस पीएलसी स्प्लिटर का उपयोग पीओएन नेटवर्क में सबसे अधिक किया जाता है। यह आंतरिक ऑप्टिकल घटकों और केबल के लिए पूर्ण सुरक्षा प्रदान करता है,साथ ही सुविधाजनक और विश्वसनीय स्थापना के लिए डिज़ाइन किया गया, लेकिन इसकी मात्रा अपेक्षाकृत बड़ी है। यह मुख्य रूप से विभिन्न कनेक्शन और वितरण उत्पादों (बाहरी फाइबर वितरण बॉक्स) या नेटवर्क कैबिनेट के लिए उपयोग किया जाता है।
यिंगडा 1x2 1x4, 1x8, 1x16, 1x32 1x64 स्प्लिट अनुपात की पेशकश कर सकता है, और पैकेज विभिन्न अनुप्रयोगों पर मिनी मॉड्यूल, एबीएस मॉड्यूल, एलजीएक्स मॉड्यूलर, रैक प्रकार, या बंद प्रकार के ऑप्टिकल पीएलसी स्प्लिटर हो सकता है।
तकनीकी विनिर्देश
|
ऑप्टिकल प्रदर्शन |
इकाई |
विनिर्देश |
|
|
सम्मिलन हानि (कनेक्टर के बिना) |
अधिकतम |
डीबी |
16.8 |
|
सम्मिलन कनेक्टर का नुकसान |
अधिकतम |
डीबी |
0.1 |
|
सम्मिलन हानि (कनेक्टर के साथ) |
अधिकतम |
डीबी |
17.0 |
|
एकरूपता का नुकसान |
अधिकतम |
डीबी |
1.5 |
|
ध्रुवीकरण पर निर्भर हानि |
अधिकतम |
डीबी |
0.3 |
|
तरंगदैर्ध्य बैंडविड्थ |
MIN |
एनएम |
1260 से 1650 |
|
वापसी हानि (सभी बंदरगाह) |
MIN |
डीबी |
50 |
|
निर्देश |
MIN |
डीबी |
55 |
|
परिचालन तापमान |
oसी |
डीबी |
-40~85 |
FIberi ऑप्टिकल G652D स्प्लिटर स्प्लिटर
|
लेबलिंग (लेबल सामग्री और आयाम) |
75*50 मिमी |
|
सीरियलाइजेशन (लेजर मार्किंग या अन्य) |
लेबल |
|
पीएलसी स्प्लिटर पैकिंग |
एबीएस प्लास्टिक बॉक्स |
|
पैकेज का आयाम |
18*80*120 (मिमी) |
|
फाइबर का प्रकार |
G657A1,G652D |
|
फाइबर रंग |
इनपुटः मूल |
|
ट्यूब प्रकार |
Φ2.0पीवीसी |
|
ट्यूब रंग |
इनपुटः पीला |
|
कनेक्टर का प्रकार |
इनपुटः एससी/एपीसी |
|
व्यक्तिगत परीक्षण डेटा शीट प्रारूप |
1310, 1490, 1550nm ILUFPDL |
उत्पाद का विवरण

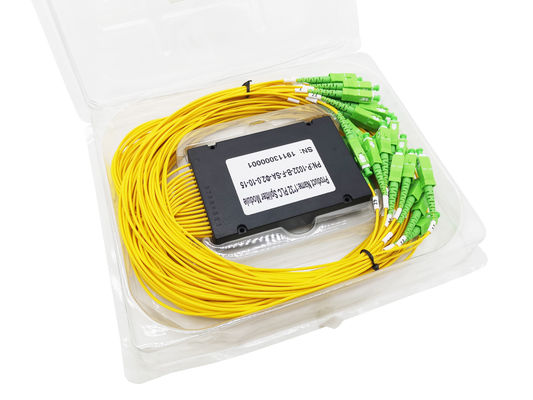

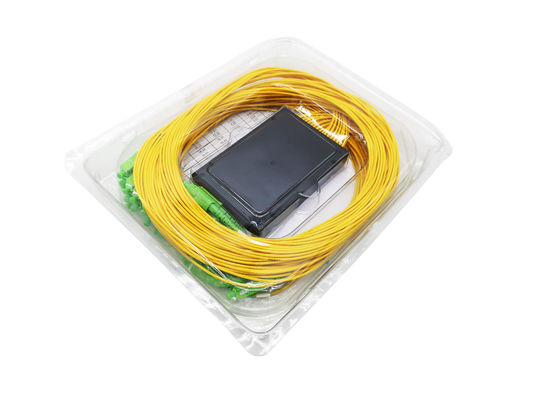

1*32 पीएलसी स्प्लिटर के 1 पीसी पैक किया जाएगा 1pc ब्लिस्टर बॉक्स, केबल टाई के साथ तय, अंग्रेजी संस्करण परीक्षण रिपोर्ट के साथ, विभिन्न स्प्लिटर अनुपात 1x2, 1x4, 1x8, 1x16, 1x32 की तरह,1x64 या 1x128 विभिन्न आकार के ब्लिस्टर बॉक्स का उपयोग करेगा ताकि यह परिवहन के दौरान जगह में हो सके.
एबीएस प्लास्टिक बॉक्स काला है, अंतरराष्ट्रीय मानक आकार, यह ऑप्टिकल फाइबर रैक माउंट पैच पैनल पर तय कर सकते हैं, splice बंद,या ऑप्टिकल वितरण बॉक्स ODB OTB बॉक्स शिकंजा या आरक्षित जुड़नार के साथ. हम उत्पाद की बुनियादी जानकारी का एक स्टिकर चिपका देंगे ताकि इसे अलग करना आसान हो सके। OEM डिजाइन के लिए ग्राहक लोगो या कंपनी के नाम सिल्कप्रिंट या लोगो लेबल के साथ स्वीकार करें।
इस प्रकार निर्माण के दौरान आउटपुट और ट्रैक सिग्नल की पहचान करने के लिए पिगटेल के आउटपुट को संख्यात्मक चिह्नित किया गया हैः 1 2 3 4 5... 32।
स्प्लिटर के इनपुट के लिए "IN" भी।
स्प्लिटर के सभी आउटपुट और इनपुट को आसान संचालन, भविष्य में शेष या परिवर्तन के लिए एक संख्या रिंग के साथ किया जाएगा;
16 पिगटेल्स की प्रत्येक परत को ऊपर और नीचे की परतों के भेद को आसान बनाने के लिए एक साथ बांधा जाता है।
पीएलसी स्प्लिटर अनुप्रयोगः
Gpon मॉडलस्प्लिटरविशेषताएं:
आदेश की जानकारी
| मॉडल | स्प्लिट अनुपात | बॉक्स का आकार / मिमी | कनेक्टर |
| YDPLC-AM-102 | 1X2 | 100*80*10 | एससी/यूपीसी=एसयू |
| YDPLC-AM-104 | 1X4 | 100*80*10 | एससी/एपीसी=एसए |
| YDPLC-AM-108 | 1X8 | 100*80*10 | FC/UPC=FU |
| YDPLC-AM-116 | 1X16 | 120*80*18 | एफसी/एपीसी=एफए |
| YDPLC-AM-132 | 1X32 | 120*80*18 | LC/UPC=LU |
| YDPLC-AM-164 | 1X64 | 100*40*6 | LC/APC=LA |
| YDPLC-AM-202 | 2X2 | 100*80*10 | ... |
| YDPLC-AM-... | ... | ... | ... |
