| एमओक्यू: | 100 पीसी |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | 1 pc / box, 4 pcs / गत्ते का डिब्बा |
| Delivery period: | 5-15 दिनों के भुगतान के बाद |
| भुगतान विधि: | टी / टी या वेस्टर्न यूनियन, एल / सी |
| आपूर्ति क्षमता: | प्रति माह 50,000 पीसी |
48 करोड़ एफटीटीएच ड्रॉप केबल आईपी68 मैकेनिकल फाइबर ऑप्टिक संयुक्त संलग्नक डोम स्प्लिटर 1x32 1x16 1x8
बिना खतना के 1x16 पीएलसी स्प्लिटर 48 कोर फ्यूजन ज्वाइंट क्लोजर फाइबर ऑप्टिक डोम मैकेनिकल सील FOSC

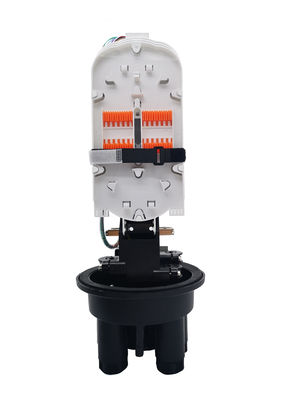

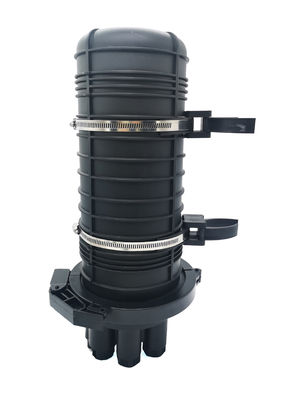

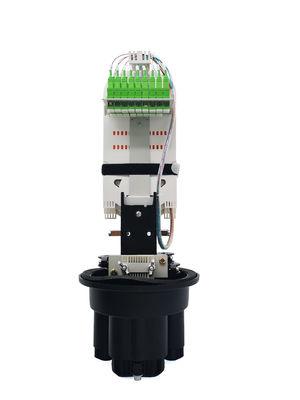

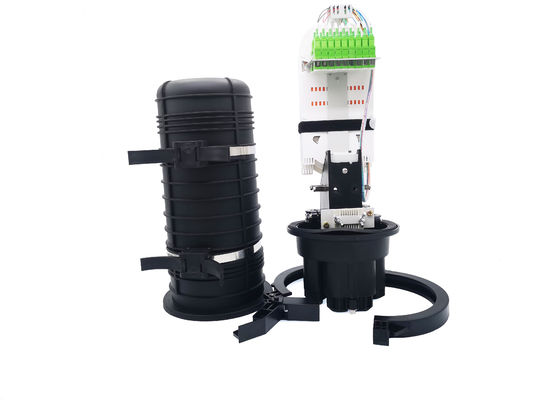

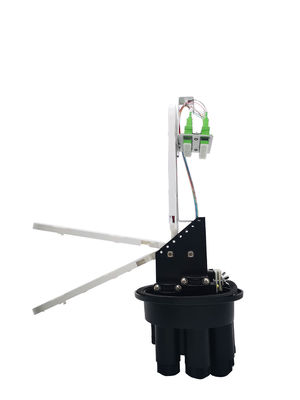

GJS-M5-JFT ऑप्टिकल फाइबर स्प्लिस क्लोजर एक गुंबद प्रकार का संलग्नक है, जिसका उपयोग ऑप्टिकल फाइबर ट्रांसमिशन के दौरान सीधे कनेक्शन के लिए किया जाता है, और 4 गोल केबल इनलेट छेद और 1 अण्डाकार केबल इनलेट छेद के साथ संयुक्त कनेक्शन सुरक्षा प्रदान करता है;यह यांत्रिक मुहर को गोद लेता है;इसका उपयोग ओवरहेड, पोल माउंटिंग, वॉल माउंटिंग और दफन इंस्टॉलेशन के लिए किया जा सकता है;अच्छा सीलिंग प्रदर्शन, सरल स्थापना और विस्तृत आवेदन सीमा।
विनिर्देश
| आदर्श | जीजेएस-एम5-जेएफटी |
| आयाम | 230*445mm |
| केबल प्रविष्टि और निकास | 1 ओवल (या मिड स्पैन) + 4 राउंड |
| केबल व्यास | Φ7-18 मिमी |
| ब्याह ट्रे क्षमता | 24 सिंगल कोर |
| मैक्स।ट्रे मात्रा | 6 पीसी |
| मैक्स।ब्याह मात्रा | 144 करोड़ (एकल फाइबर) |
| मैक्स।विभाजन अनुपात | 1:16(2पीसी), 1:32(1पीसी), |
| सीलिंग विधि | पिरोया यांत्रिक मुहर, सिलिकॉन रबर |
| ऑप्टिकल फाइबर वक्रता त्रिज्या | ≥ 40 मिमी |
| ऑप्टिकल डिस्क का अतिरिक्त नुकसान | 0.01dB |
| तापमान सीमा | - 20 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस |
| पार्श्व दबाव प्रतिरोध | ≥ 2000N / 10cm |
| संघात प्रतिरोध | 20एन.एम |
| संरक्षण ग्रेड | आईपी65 |
विशेषताएँ
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------मैं
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ---------------------------मैं
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------
मैं
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------
मानक गौण:
पोल माउंट किट, प्लास्टिक रिंच, इनर हेक्सागोन रिंच, रबर सीलिंग और केबल पोर्ट के लिए किट, हीट सिकुड़न प्रोटेक्शन स्लीव, नंबर मार्क्स, नायलॉन टाई आदि।
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------
फाइबर ऑप्टिक संयुक्त संलग्नक स्थापना प्रक्रिया
ऑप्टिकल केबल आधार पर ऑप्टिकल केबल वित्तीय नियंत्रण से प्रवेश करती है।
केबल धारक का उपयोग केबल को लॉक करने के लिए किया जाता है, और स्टील कोर को प्रबलित कोर कॉलम में प्रवेश किया जाता है और कसकर दबाया जाता है।
1. अंडाकार छेद के साथ ऑप्टिकल केबल की स्थापना:
अण्डाकार छेद में रबर पैड, प्लास्टिक ब्लॉक और प्लास्टिक प्लग को बाहर निकालें, ऑप्टिकल केबल रबर पैड से होकर गुजरती है, और फिर प्लास्टिक ब्लॉक पर बकसुआ, अंत में प्लास्टिक प्लग जोड़ें, बोल्ट को कसने के लिए रिंच का उपयोग करें और आधार को लॉक करें ऑप्टिकल केबल इनलेट की सीलिंग को पूरा करने के लिए।
2. की स्थापना4राउंडऑप्टिकल केबल:
छोटे केबल इनलेट छेद के प्लास्टिक नट को पेंच करें, φ 27 सीलेंट प्लग को बाहर निकालें, नीचे दिए गए चित्र में दिखाए गए अनुक्रम के अनुसार सहायक उपकरण स्थापित करें, और अंत में केबल इनलेट को जोड़े में सील करने के लिए प्लास्टिक नट को कसने के लिए रिंच का उपयोग करें। .
3. ऑप्टिकल विभाजन: लाओआरक्षित घुमावदार के लिए फ्यूजन ट्रे में स्ट्रिप्ड ऑप्टिकल केबल, फ्यूजन पिगटेल एंड फ्यूजन और केबल फ्यूजन स्लॉट में अंत, एडेप्टर के इनलेट में पिगटेल कनेक्टर डालें, पीएलसी स्प्लिटर के इनपुट को एडेप्टर के आउटलेट में डालें। , स्प्लिटर का आउटपुट एडॉप्टर के इनपुट एंड में डाला जाता है, और ऑप्टिकल केबल को एडॉप्टर के आउटलेट पर ले जाया जाता है।
4. प्रत्यक्ष संलयन:आरक्षित वाइंडिंग के लिए फ्यूजन ट्रे में बट केबल डालें, फिर फ्यूजन स्लॉट्स में फ्यूजन दो सिरे।
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------
आवेदन पत्र:डायरेक्ट दफन, डक्ट, एरियल, टेलीकम्युनिकेशन, मोबाइल, CATV, हाईवे, ब्रॉडबैंड कंपनी, आदि।
विडियो
|
|
| एमओक्यू: | 100 पीसी |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | 1 pc / box, 4 pcs / गत्ते का डिब्बा |
| Delivery period: | 5-15 दिनों के भुगतान के बाद |
| भुगतान विधि: | टी / टी या वेस्टर्न यूनियन, एल / सी |
| आपूर्ति क्षमता: | प्रति माह 50,000 पीसी |
48 करोड़ एफटीटीएच ड्रॉप केबल आईपी68 मैकेनिकल फाइबर ऑप्टिक संयुक्त संलग्नक डोम स्प्लिटर 1x32 1x16 1x8
बिना खतना के 1x16 पीएलसी स्प्लिटर 48 कोर फ्यूजन ज्वाइंट क्लोजर फाइबर ऑप्टिक डोम मैकेनिकल सील FOSC
GJS-M5-JFT ऑप्टिकल फाइबर स्प्लिस क्लोजर एक गुंबद प्रकार का संलग्नक है, जिसका उपयोग ऑप्टिकल फाइबर ट्रांसमिशन के दौरान सीधे कनेक्शन के लिए किया जाता है, और 4 गोल केबल इनलेट छेद और 1 अण्डाकार केबल इनलेट छेद के साथ संयुक्त कनेक्शन सुरक्षा प्रदान करता है;यह यांत्रिक मुहर को गोद लेता है;इसका उपयोग ओवरहेड, पोल माउंटिंग, वॉल माउंटिंग और दफन इंस्टॉलेशन के लिए किया जा सकता है;अच्छा सीलिंग प्रदर्शन, सरल स्थापना और विस्तृत आवेदन सीमा।
विनिर्देश
| आदर्श | जीजेएस-एम5-जेएफटी |
| आयाम | 230*445mm |
| केबल प्रविष्टि और निकास | 1 ओवल (या मिड स्पैन) + 4 राउंड |
| केबल व्यास | Φ7-18 मिमी |
| ब्याह ट्रे क्षमता | 24 सिंगल कोर |
| मैक्स।ट्रे मात्रा | 6 पीसी |
| मैक्स।ब्याह मात्रा | 144 करोड़ (एकल फाइबर) |
| मैक्स।विभाजन अनुपात | 1:16(2पीसी), 1:32(1पीसी), |
| सीलिंग विधि | पिरोया यांत्रिक मुहर, सिलिकॉन रबर |
| ऑप्टिकल फाइबर वक्रता त्रिज्या | ≥ 40 मिमी |
| ऑप्टिकल डिस्क का अतिरिक्त नुकसान | 0.01dB |
| तापमान सीमा | - 20 डिग्री सेल्सियस ~ + 60 डिग्री सेल्सियस |
| पार्श्व दबाव प्रतिरोध | ≥ 2000N / 10cm |
| संघात प्रतिरोध | 20एन.एम |
| संरक्षण ग्रेड | आईपी65 |
विशेषताएँ
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------मैं
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ---------------------------मैं
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------
मैं
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------------
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ------------------------
मानक गौण:
पोल माउंट किट, प्लास्टिक रिंच, इनर हेक्सागोन रिंच, रबर सीलिंग और केबल पोर्ट के लिए किट, हीट सिकुड़न प्रोटेक्शन स्लीव, नंबर मार्क्स, नायलॉन टाई आदि।
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------
फाइबर ऑप्टिक संयुक्त संलग्नक स्थापना प्रक्रिया
ऑप्टिकल केबल आधार पर ऑप्टिकल केबल वित्तीय नियंत्रण से प्रवेश करती है।
केबल धारक का उपयोग केबल को लॉक करने के लिए किया जाता है, और स्टील कोर को प्रबलित कोर कॉलम में प्रवेश किया जाता है और कसकर दबाया जाता है।
1. अंडाकार छेद के साथ ऑप्टिकल केबल की स्थापना:
अण्डाकार छेद में रबर पैड, प्लास्टिक ब्लॉक और प्लास्टिक प्लग को बाहर निकालें, ऑप्टिकल केबल रबर पैड से होकर गुजरती है, और फिर प्लास्टिक ब्लॉक पर बकसुआ, अंत में प्लास्टिक प्लग जोड़ें, बोल्ट को कसने के लिए रिंच का उपयोग करें और आधार को लॉक करें ऑप्टिकल केबल इनलेट की सीलिंग को पूरा करने के लिए।
2. की स्थापना4राउंडऑप्टिकल केबल:
छोटे केबल इनलेट छेद के प्लास्टिक नट को पेंच करें, φ 27 सीलेंट प्लग को बाहर निकालें, नीचे दिए गए चित्र में दिखाए गए अनुक्रम के अनुसार सहायक उपकरण स्थापित करें, और अंत में केबल इनलेट को जोड़े में सील करने के लिए प्लास्टिक नट को कसने के लिए रिंच का उपयोग करें। .
3. ऑप्टिकल विभाजन: लाओआरक्षित घुमावदार के लिए फ्यूजन ट्रे में स्ट्रिप्ड ऑप्टिकल केबल, फ्यूजन पिगटेल एंड फ्यूजन और केबल फ्यूजन स्लॉट में अंत, एडेप्टर के इनलेट में पिगटेल कनेक्टर डालें, पीएलसी स्प्लिटर के इनपुट को एडेप्टर के आउटलेट में डालें। , स्प्लिटर का आउटपुट एडॉप्टर के इनपुट एंड में डाला जाता है, और ऑप्टिकल केबल को एडॉप्टर के आउटलेट पर ले जाया जाता है।
4. प्रत्यक्ष संलयन:आरक्षित वाइंडिंग के लिए फ्यूजन ट्रे में बट केबल डालें, फिर फ्यूजन स्लॉट्स में फ्यूजन दो सिरे।
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --------------------------
आवेदन पत्र:डायरेक्ट दफन, डक्ट, एरियल, टेलीकम्युनिकेशन, मोबाइल, CATV, हाईवे, ब्रॉडबैंड कंपनी, आदि।
