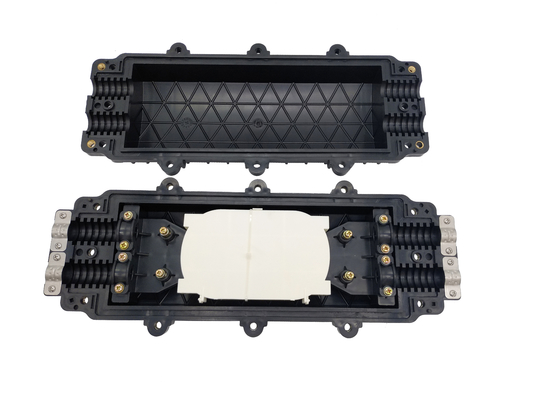

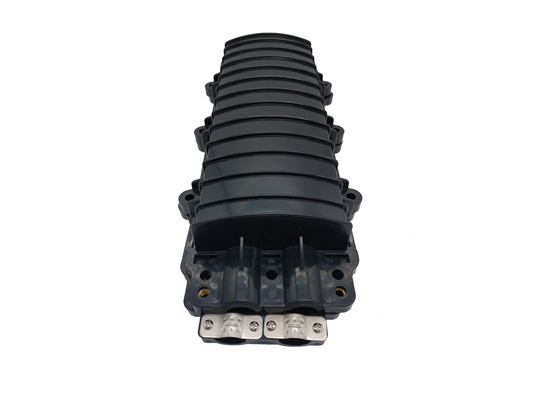

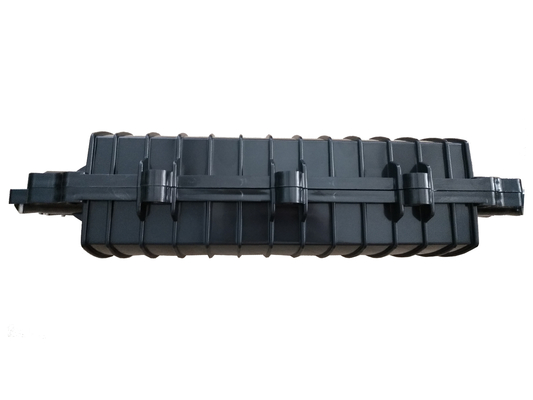

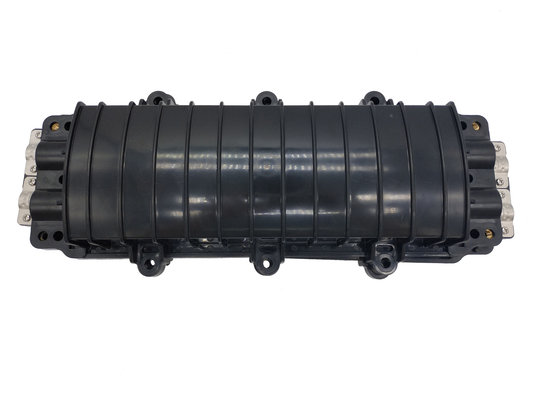

एबीएस इनलाइन फाइबर ऑप्टिक स्प्लिस क्लोजर 144 कोर 2 आउट बरीड एरियल मैनहोल संलग्नक

144 करोड़ 2In 2Out इनलाइन क्षैतिज फाइबर ऑप्टिक स्प्लिस क्लोजर दफन एरियल मैनहोल संलग्नक

यह उत्पाद 22mm प्रत्यक्ष और ओवरहेड / एरियल, पाइपलाइन, प्रत्यक्ष दफन और अच्छी तरह से बिछाने के शाखा कनेक्शन के भीतर विभिन्न संरचनाओं के साथ ऑप्टिकल केबल के विभिन्न मॉडलों के लिए उपयुक्त है, और यह सभी प्लास्टिक स्थानीय टेलीफोन केबलों के कनेक्शन के लिए भी उपयुक्त है।

फाइबर ऑप्टिक स्प्लिस एनक्लोजर एफभोजनालय

• उत्पाद के सभी प्रदर्शन संकेतक राष्ट्रीय YD / t814-2004 मानक की आवश्यकताओं को पूरा करते हैं
• बाहरी बॉक्स आयातित उच्च शक्ति इंजीनियरिंग प्लास्टिक (एबीएस) से बना है और उच्च दबाव इंजेक्शन मोल्डिंग के लिए एंटी-एजिंग एजेंट के साथ जोड़ा गया है।चाप के आकार का अंडाकार, हल्का वजन, उच्च यांत्रिक शक्ति, मजबूत संक्षारण प्रतिरोध, बिजली प्रतिरोध, लंबी सेवा जीवन, आदि
• बॉक्स बॉडी के बाहर धातु के घटक और फास्टनर स्टेनलेस स्टील से बने होते हैं, विभिन्न वातावरणों में पुन: उपयोग की सुविधा।
• बाहरी बॉक्स और केबल इनलेट को स्वयं-चिपकने वाला (गैर वल्केनाइज्ड) रबर स्ट्रिप्स, विश्वसनीय सीलिंग प्रदर्शन और बार-बार खोलने, उपयोग करने और बनाए रखने में आसान के साथ सील कर दिया जाता है
• अद्वितीय 3 प्रकार की केबल रिंग (ओ-रिंग) (φ 12.5 मिमी, φ 17 मिमी, φ 20 मिमी) उपयोगकर्ता को ऑप्टिकल केबल के वास्तविक बाहरी व्यास के अनुसार लचीले ढंग से चयन करने में सक्षम बनाती है, प्रभावी रूप से केबल की सीलिंग की विश्वसनीयता और व्यावहारिकता को बढ़ाती है। संयुक्त बॉक्स का प्रवेश
• बॉक्स में सुपरिम्पोज्ड स्ट्रक्चर फाइबर स्प्लिस ट्रे और स्वतंत्र इंसुलेटिंग ग्राउंडिंग डिवाइस क्षमता कॉन्फ़िगरेशन और फाइबर विस्तार और ग्राउंडिंग को लचीला, सुविधाजनक और सुरक्षित बनाते हैं।
• अद्वितीय माध्यमिक ऑप्टिकल केबल फिक्सिंग डिवाइस ऑप्टिकल केबल स्थापना को अधिक दृढ़ और सुविधाजनक बनाता है

मैं

फाइबर ऑप्टिक बॉक्स विशिष्टता

-------------------------------------------------- -------------------------------------------------- ------------------------------------------

-------------------------------------------------- -------------------------------------------------- ------------------------------------------

-------------------------------------------------- -------------------------------------------------- ------------------------------------------

-------------------------------------------------- -------------------------------------------------- ------------------------------------------

फाइबर ऑप्टिक स्प्लिस क्लोजर स्टैंडर्ड एक्सेसरी

फाइबर ऑप्टिक स्प्लिस बॉक्स ऑपरेशन के मुख्य बिंदु

1. ऑप्टिकल केबल में प्रवेश करने के लिए ऑप्टिकल केबल के बाहरी व्यास के लिए उपयुक्त केबल रिंग का चयन करें, ऑप्टिकल केबल को छीलें, बाहरी म्यान, आंतरिक म्यान और ढीली ट्यूब को हटा दें, केबल में तेल भरने वाले पेस्ट को साफ और हटा दें, और छोड़ दें 1.1 ~ 1.6m ऑप्टिकल फाइबर लंबाई और 30 ~ 50mm स्टील कोर।
2. केबल क्लैंप को ठीक करें, ऑप्टिकल केबल को ठीक करें, और स्टील कोर को मजबूत करने के लिए ऑप्टिकल केबल को ठीक करें।यदि व्यास 10 मिमी से कम है, तो ऑप्टिकल केबल का निश्चित हिस्सा स्वयं चिपकने वाला रबर टेप के साथ घाव होना चाहिए ताकि फिक्सिंग से पहले व्यास 12 मिमी तक पहुंच जाए।
3. ऑप्टिकल फाइबर को वेल्डिंग डिस्क में पेश किया जाता है, और हीट सिकुड़ने योग्य ट्यूब और हीट मेल्टिंग ट्यूब को कनेक्ट करने के लिए किसी भी एक ऑप्टिकल फाइबर पर स्लीव किया जाता है।ऑप्टिकल फाइबर को वेल्ड करने के बाद, हीट सिंक और हीट मेल्टिंग ट्यूब को स्थानांतरित करें, और ऑप्टिकल फाइबर प्रोटेक्शन ट्यूब के केंद्र में ऑप्टिकल फाइबर फ्यूजन पॉइंट बनाने के लिए स्टेनलेस स्टील (या क्वार्ट्ज) को मजबूत करने वाली खराद पर रखें।ऑप्टिकल फाइबर और सुरक्षा ट्यूब को एक में फ्यूज करने के लिए सुरक्षा ट्यूब को उचित रूप से गर्म करें, और संरक्षित ऑप्टिकल फाइबर संयुक्त को फाइबर नाली में जकड़ दिया जाता है (प्रत्येक वेल्डिंग डिस्क पर 24 कोर ऑप्टिकल फाइबर वितरित किया जा सकता है)
4. शेष ऑप्टिकल फाइबर को ऑप्टिकल फाइबर वेल्डिंग डिस्क में समान रूप से रखें, और नायलॉन संबंधों के साथ कुंडलित ऑप्टिकल फाइबर को संरेखित करें और स्थिति दें।वेल्डिंग डिस्क का उपयोग आमतौर पर नीचे से ऊपर तक किया जाता है।सभी ऑप्टिकल फाइबर कनेक्ट होने के बाद, वेल्डिंग डिस्क की ऊपरी परत को कवर करें और इसे ठीक करें।
5. इंजीनियरिंग डिजाइन आवश्यकताओं के अनुसार ग्राउंडिंग वायर का पता लगाएँ और उसका उपयोग करें।
6. कनेक्टर बॉक्स शेल के केबल इनलेट की संबंधित स्थिति के चारों ओर ऑप्टिकल केबल लपेटें, कनेक्टर बॉक्स शेल के किनारे के दोनों किनारों पर सीलिंग खांचे में सीलिंग स्ट्रिप्स को पैड करें, दो शेल को बंद करें और स्टेनलेस स्टील बोल्ट को निचोड़ें।बोल्ट का तनाव सममित और एक समान होना चाहिए जब तक कि सभी बोल्ट कड़े न हो जाएं।
7. बिछाने की आवश्यकताओं के अनुसार, बिछाने के लिए हैंगर को स्वयं खोजें और ठीक करें।
