| एमओक्यू: | 500 पीसीएस |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी / बॉक्स, 80 पीसी / दफ़्ती बॉक्स; |
| Delivery period: | भुगतान के बाद 5-8days |
| भुगतान विधि: | वेस्टर्न यूनियन, टी/टी, मनीग्राम |
| आपूर्ति क्षमता: | 10,000 पीसीएस प्रति माह |

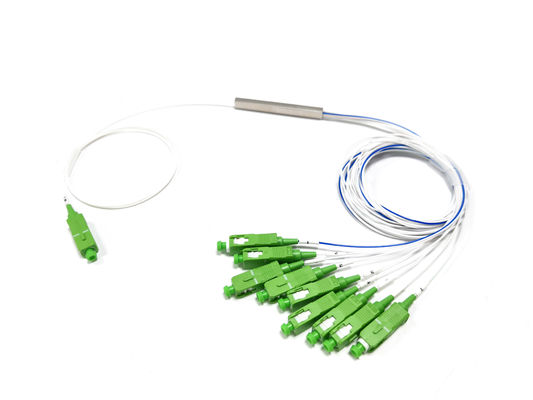

1:9 1x9 70/30 असंतुलित फाइबर ऑप्टिक पीएलसी स्प्लिटर सिंगल मोड एससी एपीसी G657A1 1 मीटर
प्लैनर लाइटवेव सर्किट (PLC) स्प्लिटर एक ऑप्टिकल पावर मैनेजमेंट डिवाइस है, जो सिलिकॉन ऑप्टिकल वेवगाइड तकनीक का उपयोग करके निर्मित किया गया है,केंद्रीय कार्यालय (सीओ) से कई स्थानों पर ऑप्टिकल संकेतों को वितरित करने के लिए प्रयोग किया जाता हैइंटेक फुल एरे पीएलसी 1*9 स्प्लिटर में छोटे आकार, उच्च विश्वसनीयता, व्यापक ऑपरेटिंग तरंग दैर्ध्य रेंज और चैनलों के बीच अच्छी स्थिरता की विशेषताएं हैं।
फाइबर स्प्लिटरविशेषताएं:
• कम सम्मिलन हानि और उच्च वापसी हानि
• पीडीएल स्वचालित स्क्रीनिंग प्रणाली ((अति कम पीडीएल उपलब्ध है)
• उच्च विश्वसनीयता और स्थिरता
• कनेक्टर ग्रेड बी तक हो सकता है
• 100% 3 डी परीक्षण डेसी और सुमिक्स द्वारा किया गया
• उच्च-निम्न तापमान चक्र परीक्षण
• प्रसव से पहले 100% परीक्षण
• FTTH केबलिंग समाधान डिजाइन किया जा सकता है

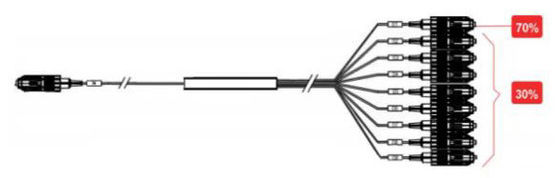

फाइबर ऑप्टिक स्प्लिटर 1x9संरचना आरेखः
1x9 स्प्लिटरविनिर्देश
| स्प्लिट अनुपात (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260-1650 | ||||
| फाइबर का प्रकार | G657A या अनुकूलित | ||||
| आईएल मैक्स ((डीबी) | चैनल 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| चैनल 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL यूनि ((dB) | चैनल 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| रिटर्न हानि (dB) | ≥ 55 | ||||
| निर्देशात्मकता (dB) | ≥ 55 | ||||
| पीडीएल (अधिकतम) | 0.3 | 0.3 | 0.3 | 0.3 | |
| एकरूपता (अधिकतम) | 0.8 | 0.8 | 0.8 | 0.8 | |
| तरंगदैर्ध्य पर निर्भर हानि (dB) | ≤0.3 | ||||
| टीडीएल (अधिकतम) | 0.5 | ||||
| परिचालन तापमान | -40 ~ +85 | ||||
| भंडारण तापमान | -40 ~ +85 | ||||
| आयाम (मिमी) / LXWXH | नंगे फाइबर | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| एबीएस बॉक्स | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
नोटः
1. 1x9 फाइबर स्प्लिटर बिना कनेक्टर के निर्दिष्ट
2. कनेक्टर्स सहित एक अतिरिक्त 0.2dB हानि जोड़ें
ऑप्टिकल स्प्लिटर का आउटपुट 70/30 80/20 60/40 या 85/15% 4 प्रकारों में विभाजित किया जा सकता है, स्प्लिट अनुपात को अलग करने के लिए, चिह्नित करने के लिए नीले रंग जैसे विभिन्न रंगों का उपयोग करें,इस विशेष चिप 1x9 असंतुलित विभाजन अनुपात नहीं बराबर प्रकार सुनिश्चित, जो विशेष आवश्यकताओं और लचीले ऑप्टिकल अनुप्रयोग को पूरा कर सकता है, और 5 जी एफटीटीआर नेटवर्क में व्यापक रूप से उपयोग किया जाता है।
फाइबर का रंग रंगीन है, ढीला ट्यूब 900um अनुकूलित किया जा सकता है, जैसे नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, आदि, अंतर करने के लिए संख्यात्मक चिह्नों के साथ।
1x9 असंतुलित स्प्लिटर 1x8 स्प्लिटर के समान स्टील ट्यूब 60*7*4 मिमी का उपयोग करता है, इनपुट 1, आउटपुट 9= 4*2+1pcs फाइबर सरणी।
सभी प्रकार के ऑप्टिकल कनेक्टरों का उपयोग किया जा सकता है, जैसे एससी एफसी एलसी एसटी या कोई कनेक्टर नहीं
पोलिश विधि: यूपीसी, एपीसी
इनपुट आउटपुट पिगटेल्स लंबाईः 0.5 मीटर, 1 मीटर, 1.5 मीटर, आदि
एफसी कनेक्टरपीएलसी स्प्लिटर
पीएलसी के लिए ऑप्टिकल स्प्लिटरआवेदन

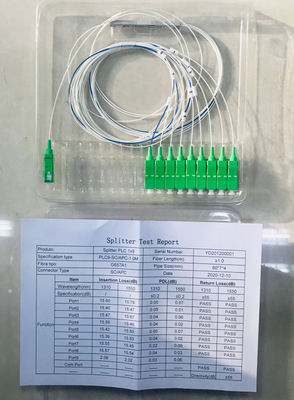

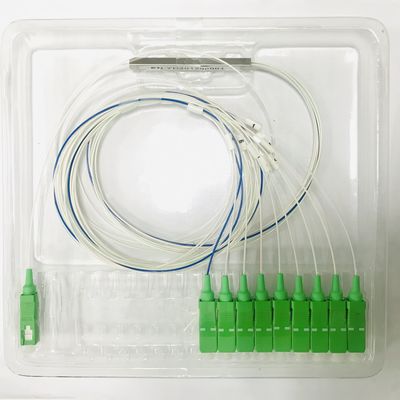

यदि 1:9 ऑप्टिकल स्प्लिटर केवल ब्लॉकलेस प्रकार खरीदते हैं, तो परीक्षण रिपोर्ट के साथ ब्लिस्टर बॉक्स में पैक करेंगे। ट्यूब, कनेक्टर या केबल अच्छी सुरक्षा के साथ ब्लिस्टर बॉक्स में जगह पर तय किए जाएंगे।
कनेक्टरों के साथ पूर्व-समाप्त और ऑप्टिकल स्नैप बॉक्स या वितरण बॉक्स में असेंबली डिलीवरी से पहले कारखाने में स्वीकार्य है।
प्रत्येक छोटे से बॉक्स में 12 पीएलसी स्प्लिटर होते हैं, एक पूर्ण बॉक्स में 8 बॉक्स होते हैं।
फाइबर पीएलसी स्प्लिटर उत्पादन कार्यशाला का नक्शा:
पीएलसी स्प्लिटर का उत्पादन सख्ती से मशीन गुणवत्ता निरीक्षण और ग्राहक आवश्यकताओं के अधीन है। यह रंगीन या सफेद हो सकता है, और संख्या आस्तीन और कनेक्टर एससी / यूपीसी, एलसी / एपीसी, आदि हो सकते हैं.
विडियो
|
|
| एमओक्यू: | 500 पीसीएस |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी / बॉक्स, 80 पीसी / दफ़्ती बॉक्स; |
| Delivery period: | भुगतान के बाद 5-8days |
| भुगतान विधि: | वेस्टर्न यूनियन, टी/टी, मनीग्राम |
| आपूर्ति क्षमता: | 10,000 पीसीएस प्रति माह |
1:9 1x9 70/30 असंतुलित फाइबर ऑप्टिक पीएलसी स्प्लिटर सिंगल मोड एससी एपीसी G657A1 1 मीटर
प्लैनर लाइटवेव सर्किट (PLC) स्प्लिटर एक ऑप्टिकल पावर मैनेजमेंट डिवाइस है, जो सिलिकॉन ऑप्टिकल वेवगाइड तकनीक का उपयोग करके निर्मित किया गया है,केंद्रीय कार्यालय (सीओ) से कई स्थानों पर ऑप्टिकल संकेतों को वितरित करने के लिए प्रयोग किया जाता हैइंटेक फुल एरे पीएलसी 1*9 स्प्लिटर में छोटे आकार, उच्च विश्वसनीयता, व्यापक ऑपरेटिंग तरंग दैर्ध्य रेंज और चैनलों के बीच अच्छी स्थिरता की विशेषताएं हैं।
फाइबर स्प्लिटरविशेषताएं:
• कम सम्मिलन हानि और उच्च वापसी हानि
• पीडीएल स्वचालित स्क्रीनिंग प्रणाली ((अति कम पीडीएल उपलब्ध है)
• उच्च विश्वसनीयता और स्थिरता
• कनेक्टर ग्रेड बी तक हो सकता है
• 100% 3 डी परीक्षण डेसी और सुमिक्स द्वारा किया गया
• उच्च-निम्न तापमान चक्र परीक्षण
• प्रसव से पहले 100% परीक्षण
• FTTH केबलिंग समाधान डिजाइन किया जा सकता है
फाइबर ऑप्टिक स्प्लिटर 1x9संरचना आरेखः
1x9 स्प्लिटरविनिर्देश
| स्प्लिट अनुपात (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260-1650 | ||||
| फाइबर का प्रकार | G657A या अनुकूलित | ||||
| आईएल मैक्स ((डीबी) | चैनल 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| चैनल 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL यूनि ((dB) | चैनल 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| रिटर्न हानि (dB) | ≥ 55 | ||||
| निर्देशात्मकता (dB) | ≥ 55 | ||||
| पीडीएल (अधिकतम) | 0.3 | 0.3 | 0.3 | 0.3 | |
| एकरूपता (अधिकतम) | 0.8 | 0.8 | 0.8 | 0.8 | |
| तरंगदैर्ध्य पर निर्भर हानि (dB) | ≤0.3 | ||||
| टीडीएल (अधिकतम) | 0.5 | ||||
| परिचालन तापमान | -40 ~ +85 | ||||
| भंडारण तापमान | -40 ~ +85 | ||||
| आयाम (मिमी) / LXWXH | नंगे फाइबर | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| एबीएस बॉक्स | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
नोटः
1. 1x9 फाइबर स्प्लिटर बिना कनेक्टर के निर्दिष्ट
2. कनेक्टर्स सहित एक अतिरिक्त 0.2dB हानि जोड़ें
ऑप्टिकल स्प्लिटर का आउटपुट 70/30 80/20 60/40 या 85/15% 4 प्रकारों में विभाजित किया जा सकता है, स्प्लिट अनुपात को अलग करने के लिए, चिह्नित करने के लिए नीले रंग जैसे विभिन्न रंगों का उपयोग करें,इस विशेष चिप 1x9 असंतुलित विभाजन अनुपात नहीं बराबर प्रकार सुनिश्चित, जो विशेष आवश्यकताओं और लचीले ऑप्टिकल अनुप्रयोग को पूरा कर सकता है, और 5 जी एफटीटीआर नेटवर्क में व्यापक रूप से उपयोग किया जाता है।
फाइबर का रंग रंगीन है, ढीला ट्यूब 900um अनुकूलित किया जा सकता है, जैसे नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, आदि, अंतर करने के लिए संख्यात्मक चिह्नों के साथ।
1x9 असंतुलित स्प्लिटर 1x8 स्प्लिटर के समान स्टील ट्यूब 60*7*4 मिमी का उपयोग करता है, इनपुट 1, आउटपुट 9= 4*2+1pcs फाइबर सरणी।
सभी प्रकार के ऑप्टिकल कनेक्टरों का उपयोग किया जा सकता है, जैसे एससी एफसी एलसी एसटी या कोई कनेक्टर नहीं
पोलिश विधि: यूपीसी, एपीसी
इनपुट आउटपुट पिगटेल्स लंबाईः 0.5 मीटर, 1 मीटर, 1.5 मीटर, आदि
एफसी कनेक्टरपीएलसी स्प्लिटर
पीएलसी के लिए ऑप्टिकल स्प्लिटरआवेदन
यदि 1:9 ऑप्टिकल स्प्लिटर केवल ब्लॉकलेस प्रकार खरीदते हैं, तो परीक्षण रिपोर्ट के साथ ब्लिस्टर बॉक्स में पैक करेंगे। ट्यूब, कनेक्टर या केबल अच्छी सुरक्षा के साथ ब्लिस्टर बॉक्स में जगह पर तय किए जाएंगे।
कनेक्टरों के साथ पूर्व-समाप्त और ऑप्टिकल स्नैप बॉक्स या वितरण बॉक्स में असेंबली डिलीवरी से पहले कारखाने में स्वीकार्य है।
प्रत्येक छोटे से बॉक्स में 12 पीएलसी स्प्लिटर होते हैं, एक पूर्ण बॉक्स में 8 बॉक्स होते हैं।
फाइबर पीएलसी स्प्लिटर उत्पादन कार्यशाला का नक्शा:
पीएलसी स्प्लिटर का उत्पादन सख्ती से मशीन गुणवत्ता निरीक्षण और ग्राहक आवश्यकताओं के अधीन है। यह रंगीन या सफेद हो सकता है, और संख्या आस्तीन और कनेक्टर एससी / यूपीसी, एलसी / एपीसी, आदि हो सकते हैं.
