| एमओक्यू: | 100 पीसी |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी / बॉक्स, 80 पीसी / दफ़्ती बॉक्स; |
| Delivery period: | भुगतान के बाद 5-8days |
| भुगतान विधि: | वेस्टर्न यूनियन, टी/टी, मनीग्राम |
| आपूर्ति क्षमता: | 10,000 पीसीएस प्रति माह |

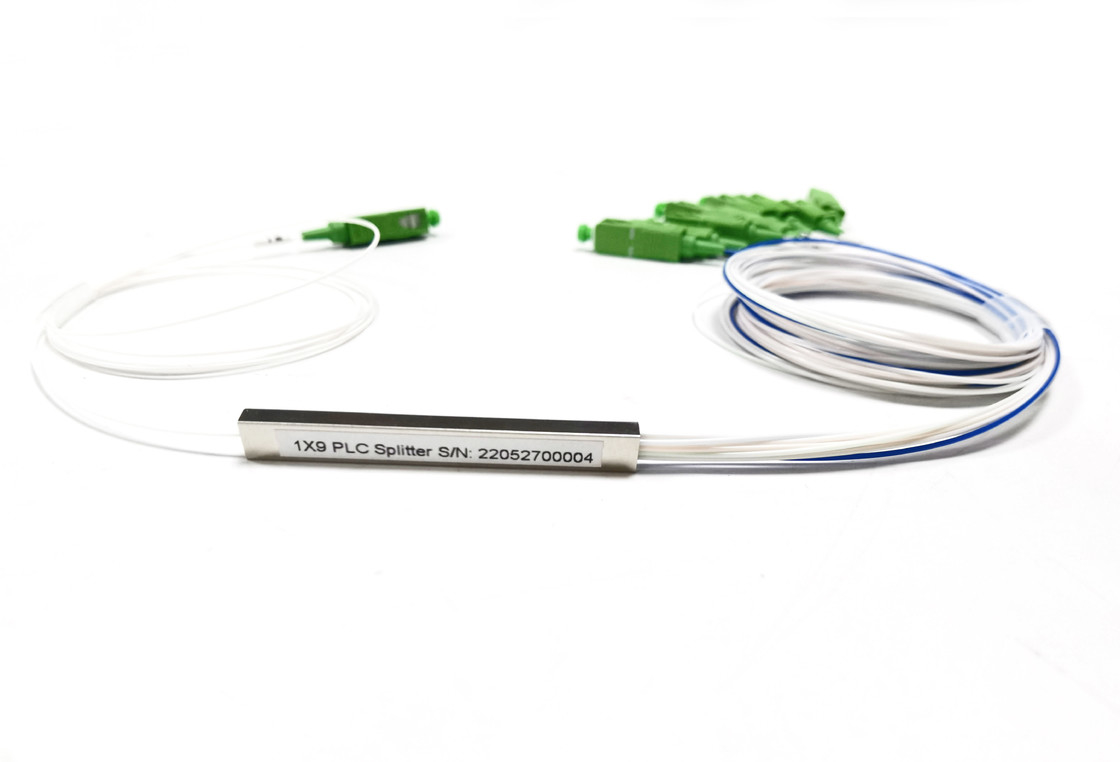

1:9 1x9 70/30 असंतुलित फाइबर ऑप्टिक पीएलसी स्प्लिटर सिंगल मोड एससी एपीसी G657A1 1 मीटर
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locationsयिंगदा फुल अरेंज पीएलसी स्प्लिटर में छोटे आकार, उच्च विश्वसनीयता, व्यापक ऑपरेटिंग तरंग दैर्ध्य रेंज और अच्छी चैनल-टू-चैनल एकरूपता है।
फाइबर ऑप्टिक स्प्लिटर विशेषताएं
• कम सम्मिलन हानि और उच्च वापसी हानि
• पीडीएल स्वचालित स्क्रीनिंग प्रणाली ((अति कम पीडीएल उपलब्ध है)
• उच्च-निम्न तापमान चक्र परीक्षण
• प्रसव से पहले 100% परीक्षण
• FTTH केबलिंग समाधान डिजाइन किया जा सकता है
1x9 स्प्लिटरविनिर्देश
| स्प्लिट अनुपात (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260-1650 | ||||
| फाइबर का प्रकार | G657A या अनुकूलित | ||||
| आईएल मैक्स ((डीबी) | चैनल 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| चैनल 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL यूनि ((dB) | चैनल 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| रिटर्न हानि (dB) | ≥ 55 | ||||
| निर्देशात्मकता (dB) | ≥ 55 | ||||
| पीडीएल (अधिकतम) | 0.3 | 0.3 | 0.3 | 0.3 | |
| एकरूपता (अधिकतम) | 0.8 | 0.8 | 0.8 | 0.8 | |
| तरंगदैर्ध्य पर निर्भर हानि (dB) | ≤0.3 | ||||
| टीडीएल (अधिकतम) | 0.5 | ||||
| परिचालन तापमान | -40 ~ +85 | ||||
| भंडारण तापमान | -40 ~ +85 | ||||
| आयाम (मिमी) / LXWXH | नंगे फाइबर | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| एबीएस बॉक्स | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
नोटः
1. बिना कनेक्टर के निर्दिष्ट
2. कनेक्टर्स सहित एक अतिरिक्त 0.2dB हानि जोड़ें
ऑप्टिकल स्प्लिटर का आउटपुट 70/30 80/20 60/40 या 85/15% 4 प्रकारों में विभाजित किया जा सकता है, स्प्लिट अनुपात को अलग करने के लिए, चिह्नित करने के लिए नीले रंग जैसे विभिन्न रंगों का उपयोग करें,इस विशेष चिप 1x9 असंतुलित विभाजन अनुपात नहीं बराबर प्रकार सुनिश्चित, जो विशेष आवश्यकताओं और लचीले ऑप्टिकल अनुप्रयोग को पूरा कर सकता है, और 5 जी एफटीटीआर नेटवर्क में व्यापक रूप से उपयोग किया जाता है।
1x9 असंतुलित स्प्लिटर 1x8 स्प्लिटर के समान स्टील ट्यूब 60*7*4 मिमी का उपयोग करता है, इनपुट 1, आउटपुट 9= 4*2+1pcs फाइबर सरणी।
फाइबर का रंग रंगीन है, ढीला ट्यूब 900um अनुकूलित किया जा सकता है, जैसे नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, आदि, अंतर करने के लिए संख्या के निशान के साथ।
सभी प्रकार के ऑप्टिकल कनेक्टरों का उपयोग किया जा सकता है, जैसे एससी एफसी एलसी एसटी;
पोलिश विधि: यूपीसी, एपीसी
इनपुट आउटपुट पिगटेल्स लंबाईः 0.5 मीटर, 1 मीटर, 1.5 मीटर, आदि
आवेदन
यदि 1:9 ऑप्टिकल स्प्लिटर केवल ब्लॉकलेस प्रकार खरीदते हैं, तो परीक्षण रिपोर्ट के साथ ब्लिस्टर बॉक्स में पैक करेंगे। ट्यूब, कनेक्टर या केबल अच्छी सुरक्षा के साथ ब्लिस्टर बॉक्स में जगह पर तय किए जाएंगे।
कनेक्टरों के साथ पूर्व-समाप्त और ऑप्टिकल स्नैप बॉक्स या वितरण बॉक्स में असेंबली डिलीवरी से पहले कारखाने में स्वीकार्य है।
विडियो
|
|
| एमओक्यू: | 100 पीसी |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी / बॉक्स, 80 पीसी / दफ़्ती बॉक्स; |
| Delivery period: | भुगतान के बाद 5-8days |
| भुगतान विधि: | वेस्टर्न यूनियन, टी/टी, मनीग्राम |
| आपूर्ति क्षमता: | 10,000 पीसीएस प्रति माह |
1:9 1x9 70/30 असंतुलित फाइबर ऑप्टिक पीएलसी स्प्लिटर सिंगल मोड एससी एपीसी G657A1 1 मीटर
Planar lightwave circuit (PLC) splitter is a type of optical power management device that is fabricated using silica optical waveguide technology to distribute optical signals from Central Office (CO) to multiple premise locationsयिंगदा फुल अरेंज पीएलसी स्प्लिटर में छोटे आकार, उच्च विश्वसनीयता, व्यापक ऑपरेटिंग तरंग दैर्ध्य रेंज और अच्छी चैनल-टू-चैनल एकरूपता है।
फाइबर ऑप्टिक स्प्लिटर विशेषताएं
• कम सम्मिलन हानि और उच्च वापसी हानि
• पीडीएल स्वचालित स्क्रीनिंग प्रणाली ((अति कम पीडीएल उपलब्ध है)
• उच्च-निम्न तापमान चक्र परीक्षण
• प्रसव से पहले 100% परीक्षण
• FTTH केबलिंग समाधान डिजाइन किया जा सकता है
1x9 स्प्लिटरविनिर्देश
| स्प्लिट अनुपात (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260-1650 | ||||
| फाइबर का प्रकार | G657A या अनुकूलित | ||||
| आईएल मैक्स ((डीबी) | चैनल 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| चैनल 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL यूनि ((dB) | चैनल 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| रिटर्न हानि (dB) | ≥ 55 | ||||
| निर्देशात्मकता (dB) | ≥ 55 | ||||
| पीडीएल (अधिकतम) | 0.3 | 0.3 | 0.3 | 0.3 | |
| एकरूपता (अधिकतम) | 0.8 | 0.8 | 0.8 | 0.8 | |
| तरंगदैर्ध्य पर निर्भर हानि (dB) | ≤0.3 | ||||
| टीडीएल (अधिकतम) | 0.5 | ||||
| परिचालन तापमान | -40 ~ +85 | ||||
| भंडारण तापमान | -40 ~ +85 | ||||
| आयाम (मिमी) / LXWXH | नंगे फाइबर | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| एबीएस बॉक्स | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
नोटः
1. बिना कनेक्टर के निर्दिष्ट
2. कनेक्टर्स सहित एक अतिरिक्त 0.2dB हानि जोड़ें
ऑप्टिकल स्प्लिटर का आउटपुट 70/30 80/20 60/40 या 85/15% 4 प्रकारों में विभाजित किया जा सकता है, स्प्लिट अनुपात को अलग करने के लिए, चिह्नित करने के लिए नीले रंग जैसे विभिन्न रंगों का उपयोग करें,इस विशेष चिप 1x9 असंतुलित विभाजन अनुपात नहीं बराबर प्रकार सुनिश्चित, जो विशेष आवश्यकताओं और लचीले ऑप्टिकल अनुप्रयोग को पूरा कर सकता है, और 5 जी एफटीटीआर नेटवर्क में व्यापक रूप से उपयोग किया जाता है।
1x9 असंतुलित स्प्लिटर 1x8 स्प्लिटर के समान स्टील ट्यूब 60*7*4 मिमी का उपयोग करता है, इनपुट 1, आउटपुट 9= 4*2+1pcs फाइबर सरणी।
फाइबर का रंग रंगीन है, ढीला ट्यूब 900um अनुकूलित किया जा सकता है, जैसे नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, आदि, अंतर करने के लिए संख्या के निशान के साथ।
सभी प्रकार के ऑप्टिकल कनेक्टरों का उपयोग किया जा सकता है, जैसे एससी एफसी एलसी एसटी;
पोलिश विधि: यूपीसी, एपीसी
इनपुट आउटपुट पिगटेल्स लंबाईः 0.5 मीटर, 1 मीटर, 1.5 मीटर, आदि
आवेदन
यदि 1:9 ऑप्टिकल स्प्लिटर केवल ब्लॉकलेस प्रकार खरीदते हैं, तो परीक्षण रिपोर्ट के साथ ब्लिस्टर बॉक्स में पैक करेंगे। ट्यूब, कनेक्टर या केबल अच्छी सुरक्षा के साथ ब्लिस्टर बॉक्स में जगह पर तय किए जाएंगे।
कनेक्टरों के साथ पूर्व-समाप्त और ऑप्टिकल स्नैप बॉक्स या वितरण बॉक्स में असेंबली डिलीवरी से पहले कारखाने में स्वीकार्य है।
