| एमओक्यू: | 100 पीसी |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी / बॉक्स, 80 पीसी / दफ़्ती बॉक्स; |
| Delivery period: | भुगतान के बाद 5-8days |
| भुगतान विधि: | वेस्टर्न यूनियन, टी/टी, मनीग्राम |
| आपूर्ति क्षमता: | 10,000 पीसीएस प्रति माह |

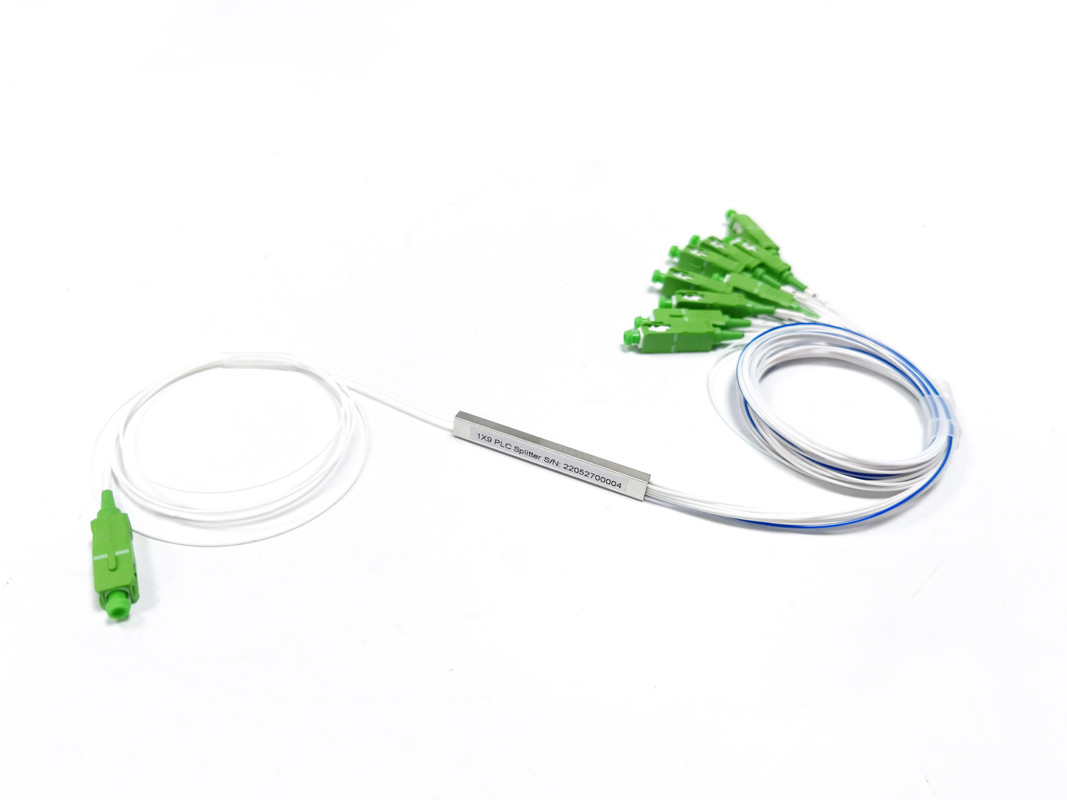

1:9 1x9 70/30 असंतुलित फाइबर ऑप्टिक पीएलसी स्प्लिटर सिंगल मोड एससी एपीसी जी 657 ए 1 1 मीटर
प्लानर लाइटवेव सर्किट (पीएलसी) स्प्लिटर एक प्रकार का ऑप्टिकल पावर मैनेजमेंट डिवाइस है जिसे सिलिका ऑप्टिकल वेवगाइड तकनीक का उपयोग करके सेंट्रल ऑफिस (सीओ) से कई परिसर स्थानों पर ऑप्टिकल सिग्नल वितरित करने के लिए बनाया गया है।
विशेषताएँ
• कम इंसर्शन लॉस और हाई रिटर्न लॉस
• पीडीएल स्वचालित स्क्रीनिंग सिस्टम (अल्ट्रा लो पीडीएल उपलब्ध है)
• उच्च विश्वसनीयता और स्थिरता
• कनेक्टर ग्रेड बी तक हो सकता है
• डेज़ी और सुमिक्स द्वारा 100% 3डी परीक्षण किया गया
1x9 स्प्लिटरविनिर्देश
| विभाजन अनुपात (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| ऑपरेटिंग तरंग दैर्ध्य (एनएम) | 1260-1650 | ||||
| फाइबर प्रकार | G657A या अनुकूलित | ||||
| आईएल अधिकतम (डीबी) | चैनल 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| चैनल 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| आईएल यूनी (डीबी) | चैनल 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| वापसी हानि (डीबी) | 55 | ||||
| डायरेक्टिविटी (डीबी) | 55 | ||||
| पीडीएल (अधिकतम) | 0.3 | 0.3 | 0.3 | 0.3 | |
| एकरूपता (अधिकतम) | 0.8 | 0.8 | 0.8 | 0.8 | |
| तरंगदैर्घ्य पर निर्भर हानि (डीबी) | 0.3 | ||||
| टीडीएल (अधिकतम) | 0.5 | ||||
| परिचालन तापमान | -40 ~+85 | ||||
| भंडारण तापमान | -40 ~+85 | ||||
| आयाम (मिमी) / एलएक्सडब्ल्यूएक्सएच | नंगे फाइबर | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| एबीएस बॉक्स | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
टिप्पणी:
1. कनेक्टर्स के बिना निर्दिष्ट
2. कनेक्टर्स सहित अतिरिक्त 0.2dB नुकसान जोड़ें
ऑप्टिकल स्प्लिटर का आउटपुट 70/30 80/20 60/40 या 85/15% 4 प्रकार में विभाजित हो सकता है, विभाजित राशन को अलग करने के लिए, नीले रंग के निशान के लिए अलग-अलग रंगों का उपयोग करें, यह विशेष चिप 1x9 असंतुलित विभाजन अनुपात सुनिश्चित नहीं करता है प्रकार, जो विशेष आवश्यकताओं और लचीले ऑप्टिकल एप्लिकेशन को पूरा कर सकते हैं, और व्यापक रूप से 5G FTTR नेटवर्क में उपयोग किया जाता है।
1x9 असंतुलित फाड़नेवाला एक ही स्टील ट्यूब 60 * 7 * 4 मिमी का उपयोग 1x8 फाड़नेवाला, इनपुट 1, आउटपुट 9 = 4 * 2 + 1 पीसी फाइबर सरणी के रूप में करता है।
फाइबर रंग रंगीन है, ढीली ट्यूब 900um को अनुकूलित किया जा सकता है, जैसे नीले, नारंगी, हरे, भूरे, भूरे, सफेद, लाल, काले, आदि, भेद करने के लिए संख्या के निशान के साथ।
एससी एफसी एलसी एसटी जैसे सभी प्रकार के ऑप्टिकल कनेक्टर का उपयोग किया जा सकता है;
पोलिश विधि: यूपीसी, एपीसी
इनपुट आउटपुट पिगटेल लंबाई: 0.5 मीटर, 1 मीटर, 1.5 मीटर, आदि
आवेदन पत्र
यदि केवल 1:9 ऑप्टिकल स्प्लिटर ब्लॉकलेस टाइप खरीदें, तो परीक्षण रिपोर्ट के साथ ब्लिस्टर बॉक्स में पैक किया जाएगा।ट्यूब, कनेक्टर या केबल को ब्लिस्टर बॉक्स में अच्छी सुरक्षा के साथ ठीक किया जाएगा।
ऑप्टिकल नैप बॉक्स या डिस्ट्रीब्यूशन बॉक्स में कनेक्टर्स और असेंबली के साथ प्री-टर्मिनेटेड डिलीवरी से पहले फैक्ट्री में स्वीकार्य है।
