| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | FDB0208C |
| एमओक्यू: | 100PCS |
| कीमत: | 1.0USD-18.6USD |
| प्रसव का समय: | 5-8 कार्य दिन |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी/टी, एल/सी, MoneyGram |
FDB0208C FTTH अनुप्रयोग के लिए डिज़ाइन किया गया है और दूरसंचार नेटवर्क, CATV नेटवर्क, डेटा संचार नेटवर्क, स्थानीय क्षेत्र नेटवर्क, आदि में व्यापक रूप से उपयोग किया जाता है। यह अधिकतम 8 फीट बूंदों को पकड़ सकता है,तेज़ कनेक्टर, sc एडाप्टर, या स्प्लिटर 1*2 1*4 1*8 मिनी मॉड्यूल या LGX कैसेट प्रकार में।
8 बंदरगाह वितरण बॉक्स की विशेषताएं
8 कोर नैप विनिर्देश
| आयाम | 195×240×66 मिमी | अधिकतम क्षमता ((एकल कोर) | 8कोअर |
| वजन | 602 ग्राम | सील करने की विधि | मैकेनिकल |
| प्रवेश द्वारों की संख्या | 2 पोर्ट (फाइबर ऑप्टिकल केबल के लिए) + 8 पोर्ट (ड्रॉप केबल के लिए) | परिवेश का तापमान | -40°C~+65°C |
| उपयुक्त केबल का व्यास | इनΦ12mm, आउटΦ2*3mm | ||
| सुरक्षा वर्ग | IP65 | पीएलसी स्प्लिटर | 1x8, 1x4 मिनी मॉड्यूल |
एफटीटीएच टर्मिनल बॉक्स स्थापना निर्देश
1. सभी घटकों और उपकरणों को तैयार करें, और उन्हें साफ और सूखे में बनाएं। केबल की उपयुक्त लंबाई को लगभग 1 मीटर काटें, और स्ट्रिप के बाद लगभग 4 सेमी आरक्षित करें।पेंच के साथ एडेप्टर पैनल पर एडेप्टर स्थापित करें.

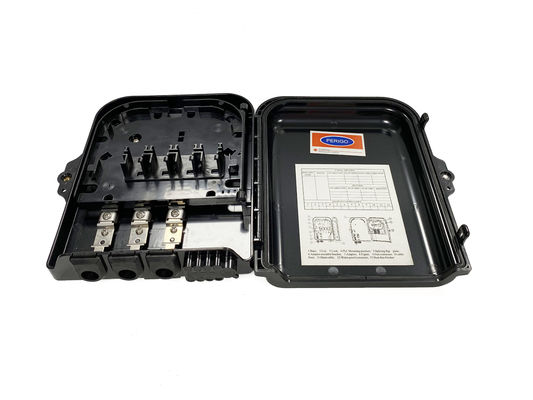

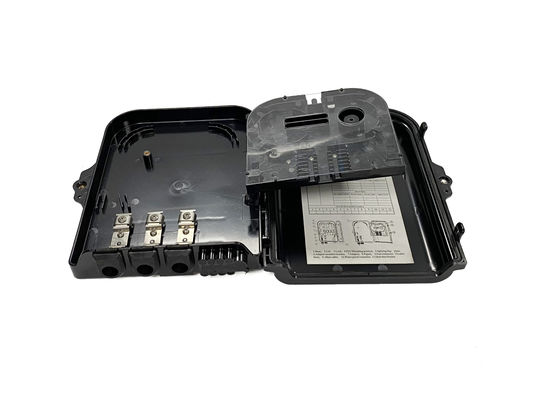

2. एडेप्टर पैनल के पीछे पीएलसी स्टील ट्यूब लगाने के लिए दो स्थान हैं. ऑप्टिकल स्प्लिटर को ग्रूव में रखें और एडेप्टर से कनेक्ट करें.
3. प्रबलित कोर के पेंच को ढीला करें और फिक्सिंग क्लैंप को हटा दें. स्ट्रिप किए गए केबल को टर्मिनल बॉक्स में घुमाएं, और फाइबर केबल को फोम स्ट्रिप से सुरक्षित रखें।केबल को फिक्सिंग क्लैंप से कसें, मजबूत कोर शिकंजा के चारों ओर अरामाइड धागा, फिर फिक्सिंग शिकंजा को पेंच।
4. ऑप्टिकल फाइबर को कम से कम 30 मिमी से अधिक रेडियम पर नीचे घुमाएं, फाइबर नायलॉन के साथ कसकर बंधे हैं।
5- फास्ट कनेक्टर को साइट पर एडाप्टर और केबलों के साथ स्थापित करें।
6. केबल के बंदरगाहों को रबर के प्लग से सील करें और सभी शिकंजा कसकर बांधें।
एफडीबी बॉक्स पैक की जानकारी
आदेश की जानकारी
| मॉडल | एडाप्टर | पीएलसी स्प्लिटर |
| FDB0208C |
SCA=SC/UPC एससीयू=एससी/यूपीसी एलसीए=एलसी/एपीसी LCU=LC/UPC एनयू=एनयूएल |
102=1X2 104=1X4 108=1X8 एनयू=एनयूएल |
