| एमओक्यू: | 100 पीसी |
| कीमत: | 0.2USD-100USD |
| स्टैंडर्ड पैकेजिंग: | 1pc / बॉक्स, 200pcs/दफ़्ती बॉक्स |
| Delivery period: | भुगतान के बाद 7days |
| आपूर्ति क्षमता: | प्रति माह 10000 पीसी |

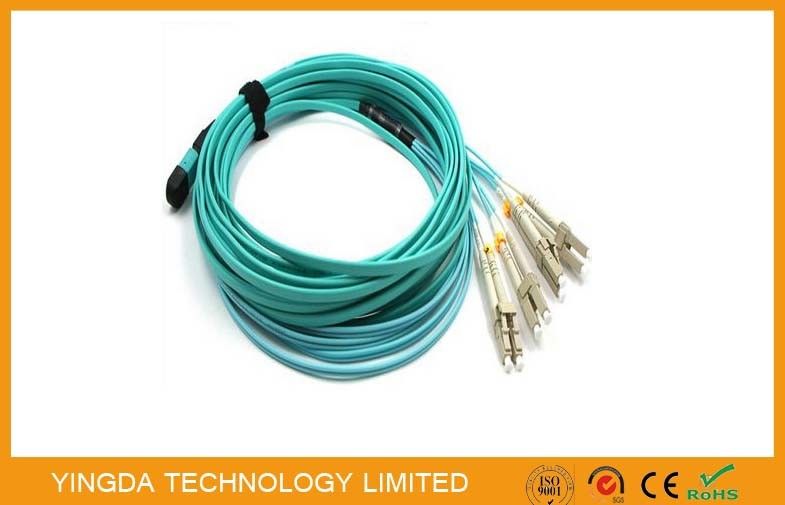

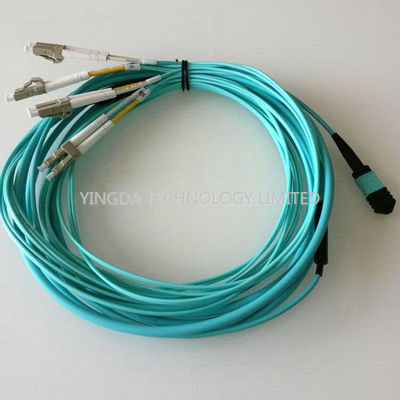

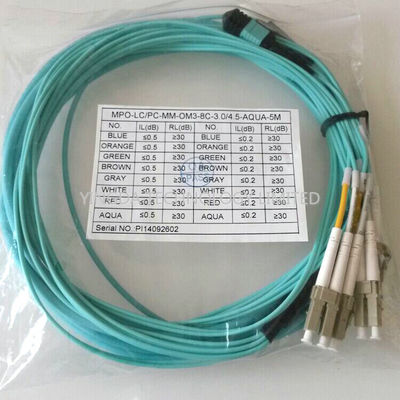

एमपीओ- 8 एलसी 3 एम पैच कॉर्ड, क्यूएसएफपी+ एसआर4 ऑप्टिकल ट्रांससीवर एमटीपी एमपीओ केबल पैच कॉर्ड
|
मॉडल |
फाइबर का प्रकार |
केबल का प्रकार |
कनेक्टर प्रकार |
बूट व्यास |
पोलिश विधि |
लम्बाई |
|
MPO-8LC-OM3-3M |
8फाइबर OM3 50/125μm |
रिबन केबल |
एमपीओ-महिला |
3.0 मिमी |
पीसी |
3M |
एमपीओ केबल नोटः

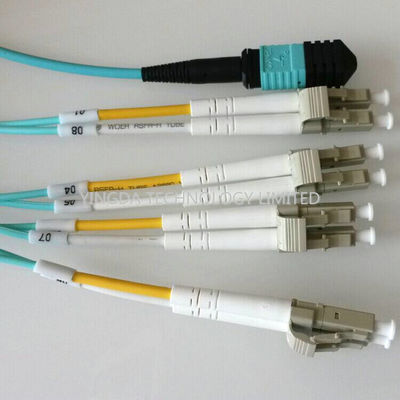

यह फाइबर ऑप्टिक जंपर पैच कॉर्ड MTP-8LC है, कनेक्टर QSFP-SR4 ऑप्टिकल ट्रांससीवर कर सकते हैं। पैच कॉर्ड MPO से 8LC मल्टीमोड 8fibers, सम्मिलन हानि हैः0.7dB.
लंबाई अनुकूलित की जा सकती है।
कनेक्टर अनुकूलित किए जा सकते हैं।
नेतृत्व समय: लगभग 1 सप्ताह।
एमपीओ एमटीपी केबल का विवरण
एमपीओ (मल्टीफाइबर पुश ऑन) आम तौर पर एमटी सीरीज के कनेक्टर होते हैं। एमटी सीरीज के फेरुल एंड फेस दोनों तरफ 2 पीसी 0.7 मिमी गाइड पिन और गाइड छेद के माध्यम से सटीक रूप से कनेक्ट होते हैं। एमपीओ में 2-12 कोर डिजाइन हो सकते हैं,अधिकतम 24 कोरवर्तमान में, अधिकांश 8 फाइबर और 12 फाइबर कनेक्टर का उपयोग करते हैं।
एमपीओ कनेक्टर कॉम्पैक्ट आकार, मल्टी-फाइबर, छोटा है, राउटिंग प्रक्रिया में उच्च घनत्व एकीकृत ऑप्टिकल लाइन वातावरण में व्यापक रूप से लागू होता है, एफटीटीएक्स का अनुप्रयोग। और 40/100 जी कनेक्टेड एसएफपी,उपकरण के अंदर SFP+ ट्रांससीवर.
YINGDA के पास उत्पादन प्रबंधन में कई वर्षों का अनुभव है, विभिन्न प्रकार के एमपीओ ट्रक केबल, हार्नेस केबल, फैनआउट केबल प्रदान कर सकते हैं।0 मिमी फैन-आउट, रिबन केबल, बंकी केबल, आदि. सभी उत्पाद टेलकोर्डिया-जीआर-326, आईईसी मानकों और आरओएचएस आवश्यकताओं के अनुरूप हैं।
एमपीओ से एमपीओ केबल आदेश की जानकारी
|
मॉडल |
विनिर्देश |
लंबाई.मीटर |
केबल |
|
MPO-MPO-OM3-1M |
एमटीपी-एमटीपी/एमपीओ-एमपीओ OM3 50/125um फाइबर ऑप्टिक पैच कॉर्ड 8फाइबर |
1 मीटर |
रिबन केबल |
|
MPO-MPO-OM3-2M |
एमटीपी-एमटीपी/एमपीओ-एमपीओ OM3 50/125um फाइबर ऑप्टिक पैच कॉर्ड 8फाइबर |
2 मीटर |
फ्लैट केबल |
|
MPO-MPO-OM3-3M |
एमटीपी-एमटीपी/एमपीओ-एमपीओ OM3 50/125um फाइबर ऑप्टिक पैच कॉर्ड 8फाइबर |
3 मीटर |
गोल केबल |
|
... |
... |
... |
... |
एमपीओ 12 केबल विनिर्देश
|
पद |
पैरामीटर |
|
कनेक्टर |
एमपीओ |
|
फाइबर का प्रकार |
एमएम (पीसी) |
|
कार्य तरंग दैर्ध्य |
850nm, 1300nm |
|
परीक्षण तरंग दैर्ध्य |
850nm, 1300nm |
|
अंत मुखौटा चमकाने की विधि |
पीसी |
|
सम्मिलन हानि |
एमपीओः सामान्य ≤0.40dB, अधिकतम ≤0.75dB |
|
रिटर्न हानि |
≥50dB |
|
लागू केबल |
एमपीओः रिबन या बंडल केबल |
|
दोहराने की क्षमता |
≤0.10dB |
|
आदान-प्रदान करने की क्षमता |
≤0.20dB |
|
स्थायित्व |
≤0.20dB (500 संभोग के बाद) |
|
ऊर्ध्वाधर कर्षण बल |
≥120N ((0.9mmकेबल को छोड़कर) या अनुकूलित |
|
कार्य तापमान |
-20°C से +70°C |
|
भंडारण तापमान |
-40°C से +85°C |
एमपीओ महिला कनेक्टर संरचना
पुरुष या महिला कनेक्टर की पुष्टि कैसे करें?
पुरुष कनेक्टर दो पिन के साथ, और महिला कनेक्टर दो गाइड छेद के साथ।
कनेक्टर का रंग विकल्प के अनुसार भिन्न होता है, सामान्य एसएम पैच कॉर्ड गहरे हरे रंग का कनेक्टर होता है, पीला रंग एलीट-आईएल पैच कॉर्ड होता है।
यिंगडा की एमपीओ केबल कार्यशाला
यिंगडा एमपीओ ट्रक केबल, ब्रेकआउट केबल, फैनआउट केबल, एलजीएक्स मॉड्यूल बॉक्स, 1 यू 96 फाइबर एमपीओ पैच पैनल प्रदान करता है।
विडियो
विडियो
विडियो
|
|
| एमओक्यू: | 100 पीसी |
| कीमत: | 0.2USD-100USD |
| स्टैंडर्ड पैकेजिंग: | 1pc / बॉक्स, 200pcs/दफ़्ती बॉक्स |
| Delivery period: | भुगतान के बाद 7days |
| आपूर्ति क्षमता: | प्रति माह 10000 पीसी |
एमपीओ- 8 एलसी 3 एम पैच कॉर्ड, क्यूएसएफपी+ एसआर4 ऑप्टिकल ट्रांससीवर एमटीपी एमपीओ केबल पैच कॉर्ड
|
मॉडल |
फाइबर का प्रकार |
केबल का प्रकार |
कनेक्टर प्रकार |
बूट व्यास |
पोलिश विधि |
लम्बाई |
|
MPO-8LC-OM3-3M |
8फाइबर OM3 50/125μm |
रिबन केबल |
एमपीओ-महिला |
3.0 मिमी |
पीसी |
3M |
एमपीओ केबल नोटः
यह फाइबर ऑप्टिक जंपर पैच कॉर्ड MTP-8LC है, कनेक्टर QSFP-SR4 ऑप्टिकल ट्रांससीवर कर सकते हैं। पैच कॉर्ड MPO से 8LC मल्टीमोड 8fibers, सम्मिलन हानि हैः0.7dB.
लंबाई अनुकूलित की जा सकती है।
कनेक्टर अनुकूलित किए जा सकते हैं।
नेतृत्व समय: लगभग 1 सप्ताह।
एमपीओ एमटीपी केबल का विवरण
एमपीओ (मल्टीफाइबर पुश ऑन) आम तौर पर एमटी सीरीज के कनेक्टर होते हैं। एमटी सीरीज के फेरुल एंड फेस दोनों तरफ 2 पीसी 0.7 मिमी गाइड पिन और गाइड छेद के माध्यम से सटीक रूप से कनेक्ट होते हैं। एमपीओ में 2-12 कोर डिजाइन हो सकते हैं,अधिकतम 24 कोरवर्तमान में, अधिकांश 8 फाइबर और 12 फाइबर कनेक्टर का उपयोग करते हैं।
एमपीओ कनेक्टर कॉम्पैक्ट आकार, मल्टी-फाइबर, छोटा है, राउटिंग प्रक्रिया में उच्च घनत्व एकीकृत ऑप्टिकल लाइन वातावरण में व्यापक रूप से लागू होता है, एफटीटीएक्स का अनुप्रयोग। और 40/100 जी कनेक्टेड एसएफपी,उपकरण के अंदर SFP+ ट्रांससीवर.
YINGDA के पास उत्पादन प्रबंधन में कई वर्षों का अनुभव है, विभिन्न प्रकार के एमपीओ ट्रक केबल, हार्नेस केबल, फैनआउट केबल प्रदान कर सकते हैं।0 मिमी फैन-आउट, रिबन केबल, बंकी केबल, आदि. सभी उत्पाद टेलकोर्डिया-जीआर-326, आईईसी मानकों और आरओएचएस आवश्यकताओं के अनुरूप हैं।
एमपीओ से एमपीओ केबल आदेश की जानकारी
|
मॉडल |
विनिर्देश |
लंबाई.मीटर |
केबल |
|
MPO-MPO-OM3-1M |
एमटीपी-एमटीपी/एमपीओ-एमपीओ OM3 50/125um फाइबर ऑप्टिक पैच कॉर्ड 8फाइबर |
1 मीटर |
रिबन केबल |
|
MPO-MPO-OM3-2M |
एमटीपी-एमटीपी/एमपीओ-एमपीओ OM3 50/125um फाइबर ऑप्टिक पैच कॉर्ड 8फाइबर |
2 मीटर |
फ्लैट केबल |
|
MPO-MPO-OM3-3M |
एमटीपी-एमटीपी/एमपीओ-एमपीओ OM3 50/125um फाइबर ऑप्टिक पैच कॉर्ड 8फाइबर |
3 मीटर |
गोल केबल |
|
... |
... |
... |
... |
एमपीओ 12 केबल विनिर्देश
|
पद |
पैरामीटर |
|
कनेक्टर |
एमपीओ |
|
फाइबर का प्रकार |
एमएम (पीसी) |
|
कार्य तरंग दैर्ध्य |
850nm, 1300nm |
|
परीक्षण तरंग दैर्ध्य |
850nm, 1300nm |
|
अंत मुखौटा चमकाने की विधि |
पीसी |
|
सम्मिलन हानि |
एमपीओः सामान्य ≤0.40dB, अधिकतम ≤0.75dB |
|
रिटर्न हानि |
≥50dB |
|
लागू केबल |
एमपीओः रिबन या बंडल केबल |
|
दोहराने की क्षमता |
≤0.10dB |
|
आदान-प्रदान करने की क्षमता |
≤0.20dB |
|
स्थायित्व |
≤0.20dB (500 संभोग के बाद) |
|
ऊर्ध्वाधर कर्षण बल |
≥120N ((0.9mmकेबल को छोड़कर) या अनुकूलित |
|
कार्य तापमान |
-20°C से +70°C |
|
भंडारण तापमान |
-40°C से +85°C |
एमपीओ महिला कनेक्टर संरचना
पुरुष या महिला कनेक्टर की पुष्टि कैसे करें?
पुरुष कनेक्टर दो पिन के साथ, और महिला कनेक्टर दो गाइड छेद के साथ।
कनेक्टर का रंग विकल्प के अनुसार भिन्न होता है, सामान्य एसएम पैच कॉर्ड गहरे हरे रंग का कनेक्टर होता है, पीला रंग एलीट-आईएल पैच कॉर्ड होता है।
यिंगडा की एमपीओ केबल कार्यशाला
यिंगडा एमपीओ ट्रक केबल, ब्रेकआउट केबल, फैनआउट केबल, एलजीएक्स मॉड्यूल बॉक्स, 1 यू 96 फाइबर एमपीओ पैच पैनल प्रदान करता है।
