| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | GYFJH |
| एमओक्यू: | 10 km |
| कीमत: | बातचीत योग्य |
| प्रसव का समय: | 5 working days |
| भुगतान की शर्तें: | T/T or western Union |
आउटडोर एफटीटीए बेस स्टेशन सीपीआरआई केबल राउंड 2 कोर 7.0 मिमी जी657ए2 एलएसजेडएच बीबीयू आरआरयू

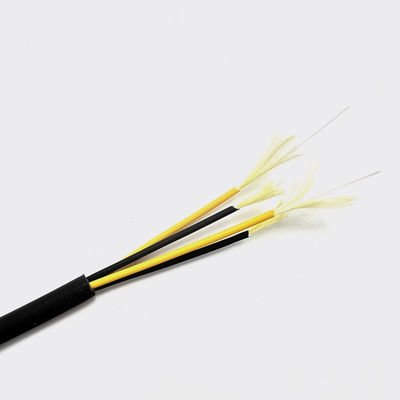

FTTA अनआर्मर्ड बेस स्टेशन ऑप्टिकल फाइबर केबल ɸ7.0mm LSZH ब्लैक ऑप्टिकल केबल GJFJV है।यह उच्च शक्ति वाली आउटडोर केबल है, इसका उपयोग डक्ट, पाइपलाइन और कई कठोर वातावरणों के लिए किया जा सकता है।सब-यूनिट फाइबर LSZH शीथ के साथ ɸ2.0 मिमी इनडोर केबल है, और केबल ताकत सदस्य के लिए 2 पीसी एरामिड यार्न स्टफिंग केबल ɸ2.0 मिमी हैं।काला रंग बाहरी उपयोग के लिए उपयुक्त है, यदि ग्राहक अनुरोध करता है, तो बेहतर कार्य के लिए स्टेनलेस स्टील टेप या पानी अवरोधक परत जोड़ सकते हैं।

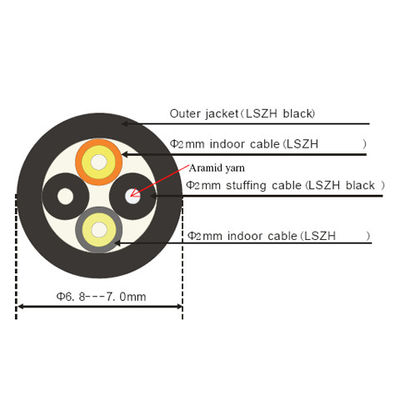

जीवाईएफजेएच केबलसंरचना:
एफटीटीए केबल अनुप्रयोग
मुख्य रूप से वायरलेस बेस स्टेशन क्षैतिज और लंबवत केबलिंग में उपयोग किया जाता है, जैसे 3 जी 4 जी बेस स्टेशन, एयरोस्पेस और रक्षा, उपकरण निदान, एफओ सेंसर, एफटीटीए, एफटीटीपी, एफटीटीएक्स, वाइमैक्स, बीबीयू, आरआरयू, आरआरएच, एलटीई।
7.0 मिमी सीपीआरआई केबल सुविधाएँ
बेस स्टेशन केबलतकनीकीपैरामीटर
| केबल प्रकार | GYFJH | |
| फाइबर गिनती | 2कोर | |
| फाइबर व्यास | आयुध डिपो:245±10um | |
| टाइट बफ़र | आयुध डिपो:0.87±0.05मिमी | |
| भीतरी आवरण | एलएसजेडएच | |
| भीतरी म्यान व्यास | 2.0 मिमी | |
| भीतरी म्यान का रंग | नीला, नारंगी | |
| केबल बाहरी आवरण | 7.0 मिमी | |
| केबल वजन | 42.3 किग्रा/किमी | |
| तन्यता ताकत | दीर्घकालिक | 200N |
| लघु अवधि | 400N | |
| क्रश प्रतिरोध | दीर्घकालिक | 1100एन/100मिमी |
| लघु अवधि | 2200एन/100मिमी | |
| न्यूनतम.मुड़ी हुई बहिः प्रकोष्ठिका | गतिशील | 20डी |
| स्थिर | 10डी | |
| तापमान की सीमा | -30-+70℃ | |
टिप्पणी: | ||
सिंगल मोड फाइबर पैरामीटर्स
| वस्तु | इकाई | कीमत |
| क्षीणन | डीबी/किमी | 1310nm≤0.4 |
| फैलाव | पीएस/एनएम.किमी | 1285~1330एनएम≤3.5 |
| शून्य फैलाव तरंगदैर्घ्य | एनएम | 1300~1324 |
| शून्य फैलाव ढलान | पीएस/एनएम.किमी | ≤0.095 |
| फाइबर कटऑफ तरंग दैर्ध्य | एनएम | ≤1260 |
| मोड फ़ील्ड व्यास | उम | 9.2±0.5 |
| मोड फ़ील्ड संकेंद्रितता | उम | <=0.8 |
| आवरण व्यास | उम | 125±1.0 |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤1.0 |
| कोटिंग/क्लैडिंग संकेंद्रितता त्रुटि | उम | ≤12.5 |
| कोटिंग व्यास | उम | 245±10 |
| झुकना, निर्भरता प्रेरित क्षीणन | 1550 एनएम, 1 मोड़, 32 मिमी व्यास 100 मिमी, 60 मिमी व्यास | ≤0.5 डीबी |
| प्रमाण परीक्षण | केपीएसआई | ≥100 |
मल्टी मोड फाइबर पैरामीटर्स
| वस्तु | इकाई | कीमत | |
| क्षीणन | डीबी/किमी | 850 एनएम≤3.5 | |
| बैंडविड्थ | मेगाहर्ट्ज·㎞ | 50/125um | 62.5/125 उम |
| 850 एनएम≥200 | 850 एनएम≥160 | ||
| 1300 एनएम≥200 | 1300 एनएम≥200 | ||
| आवरण व्यास | उम | 125±1.0 | |
| क्लैडिंग नॉन-सर्कुलरिटी | % | ≤1.0 | |
| कोटिंग/क्लैडिंग संकेंद्रितता त्रुटि | उम | ≤12.5 | |
| कोटिंग व्यास | उम | 245±10 | |
| झुकना, निर्भरता प्रेरित क्षीणन | 850 एनएम, 1300 एनएम 100 मोड़, 75 मिमी व्यास | ≤0.5 850 एनएम1300 एनएम पर | |
| प्रमाण परीक्षण | केपीएसआई | ≥100 | |
यिंगडा साइट पर निर्माण के लिए इस आउटडोर केबल पर सभी प्रकार के कनेक्टर एससी एफसी एलसी एसटी जोड़ सकता है, और टेलीकॉम मानक गुणवत्ता के साथ, और सर्वोत्तम पैकेज के साथ डिलीवरी से पहले 100% परीक्षण कर सकता है।
कनेक्टर विशिष्टता
| कनेक्टर प्रकार | डीएलसी यूपीसी एपीसी |
| निविष्ट वस्तु का नुकसान | ≤0.3db |
| हारकर लौटा | ≥35db |
| फाइबर मोड | सिंगल मोड या मल्टी-मोड |
| ऑपरेटिंग तरंग दैर्ध्य | 850एनएम, 1300एनएम |
| तरंग दैर्ध्य का परीक्षण करें | 850एनएम, 1300एनएम |
| repeatability | ≤0.1 |
| परस्पर | ≤0.2dB |
| सहनशीलता | ≤0.2dB |
| फाइबर की लंबाई | 1 मी, 2 मी.... कोई भी लंबाई वैकल्पिक। |
| लंबाई और सहनशीलता | 10 सेमी |
| परिचालन तापमान | -40C ~ +85C |
| भंडारण तापमान | -40C ~ +85C |
विडियो
विडियो
विडियो
|
|
