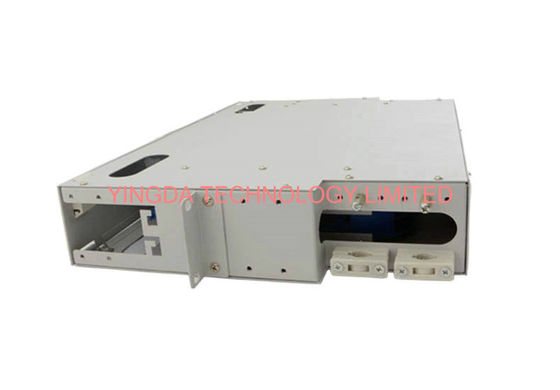

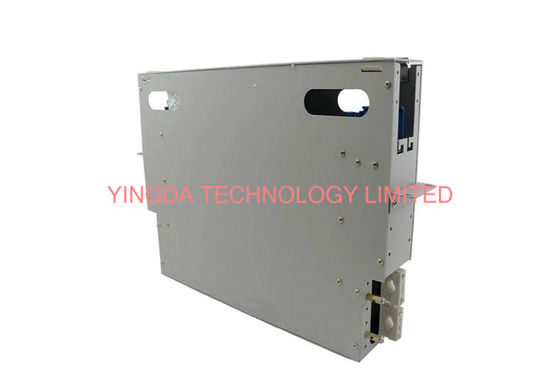

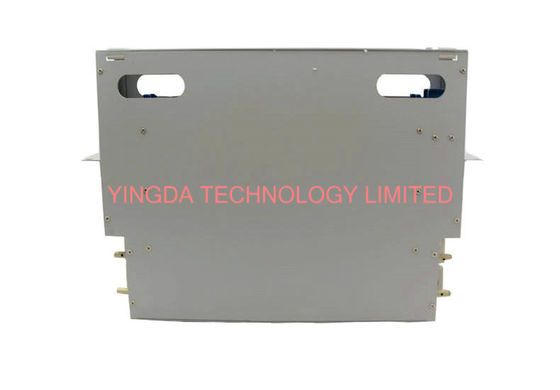

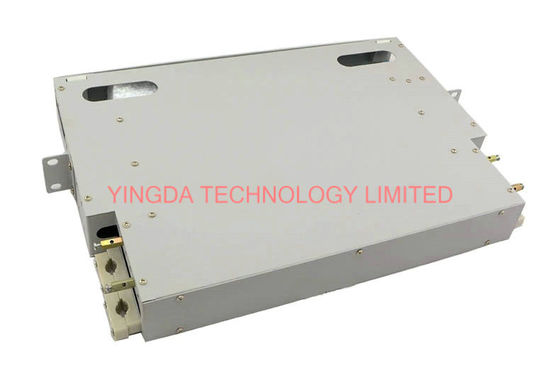

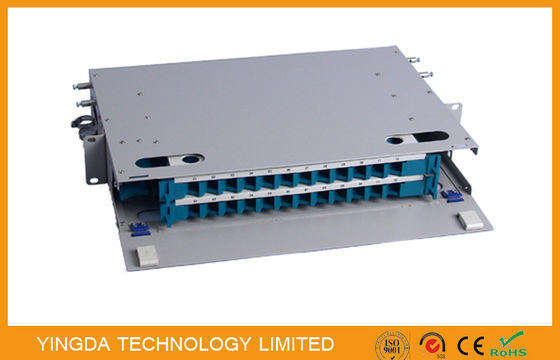

19 इंच 24 फाइबर फाइबर ऑप्टिक पैच पैनल, ओडीएफ 24 पोर्ट एससी केबल वितरण बॉक्स

24Cores ODF ऑप्टिकल फाइबर वितरण फ्रेम मानक 19 इंच चेसिस है, क्षमता 24Cores, यह उच्च घनत्व, सभी मॉड्यूलर डिजाइन है। यह इकाई बॉक्स फाइबर splicing, फाइबर केबल भंडारण,एक सेट में केबल वितरण, प्रत्येक फ्यूज्ड वितरण मॉड्यूल को व्यक्तिगत रूप से निकाला जा सकता है, फ्रेम ऑपरेशन को चालू और बंद करने की आवश्यकता को पूरा करता है।

बड़ी क्षमता वाले ऑप्टिकल वितरण फ्रेम भी अच्छा संचालन कर रहे हैं, फ्यूज्ड वितरण मॉड्यूल को एफसी, एससी, एसटी, एलसी और कई अन्य एडाप्टर स्थापित किया जा सकता है,और सामान्य फाइबर ऑप्टिक पिगटेल और रिबन पिगटेल के लिए उपयुक्त है, 12 कोर एकीकृत फाइबर पिघलने इकाई ट्रे के साथ सुसज्जित, सीधे वेल्डेड किया जा सकता है।

मुख्य तकनीकी मापदंड

1. 19 इंच का रैक मानक उपयोग
2. परिवेश का तापमानः -5 ~ +45°C
3. सापेक्ष आर्द्रताः ≤ 85% (+30°C)
4. वायुमंडलीय दबावः70~166 केपीए
5. कनेक्टर कमजोरी (बदली और दोहराएं): ≤0.5dB
6. सम्मिलन हानिः ≤ 0.3dB
7. वापसी हानिः APC ≥ 60dB; UPC ≥ 50dB; PC ≥ 45dB
8. उच्च वोल्टेज सुरक्षा स्थान और वितरण फ्रेम के बीच दबावः ≥ 3000V (DC),
9. 1 मिनट कोई ब्रेकडाउन नहीं, कोई आर्क नहीं
10. उच्च वोल्टेज सुरक्षा स्थान और वितरण फ्रेम के बीच अलगाव प्रतिरोधः ≥
11. 100MΩ/ 500V (DC)
12. कैस्केडिंग 12 पोर्ट स्प्लिस इंटीग्रेशन मॉड्यूल द्वारा, विन्यास योग्य 12-144 कोर, 12 कोर
13. प्रति ट्रे
14. एफसी/एससी/एसटी/एलसी एडाप्टर क्लैंपिंग, एडाप्टर था 30 डिग्री व्यवस्था, सुनिश्चित करें
15. उछलते फाइबर झुकने त्रिज्या≥40 मिमी, लेकिन यह भी लेजर आंखों को जलाने से बच सकते हैं।

संरचना की विशेषताएं

• उच्च गुणवत्ता वाले ठंड लुढ़का हुआ प्लेट और सतह इलेक्ट्रोस्टैटिक स्प्रे से बना, सुंदर उपस्थिति
• नीचे और साइड दरवाजे आयातित ताला का उपयोग करें
• पट्टी एडाप्टर पैनल जैसे एडाप्टर स्थापित किया जा सकता हैः एफसी, एससी, एसटी, एलसी, आदि
• सुदृढ़ कोर और केबल स्थिर सीट,पूरा सामान विन्यास

प्रदर्शन लाभ

• अच्छी सीलिंग प्रदर्शन, लचीला विन्यास, त्वरित स्थापना
• सेट तीन कार्यः ऑप्टिकल फाइबर splice, केबल भंडारण, एक सेट में केबल वितरण
• आसान संचालन, विश्वसनीय ग्राउंडिंग, सुरक्षा की रक्षा
• कूद फाइबर की पूरी सुरक्षा, झुकने त्रिज्या सुनिश्चित ≥ 40mm

24 कोर UNIT BOX मानक पैकेज

विवरण
