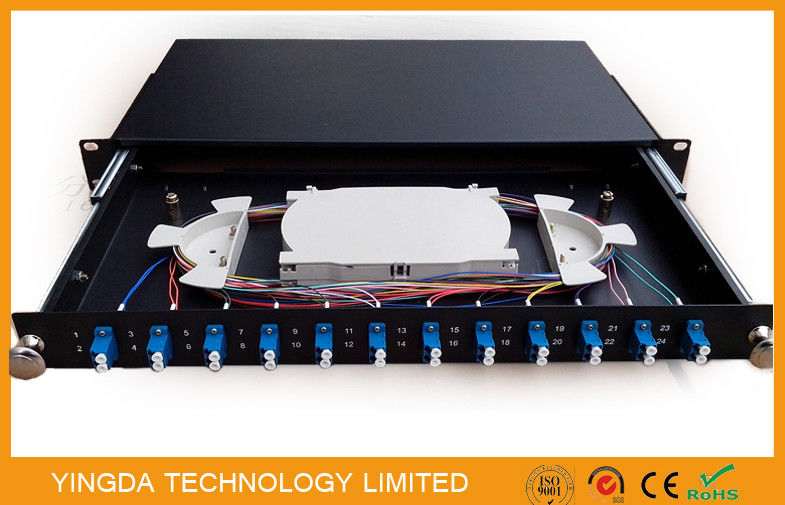

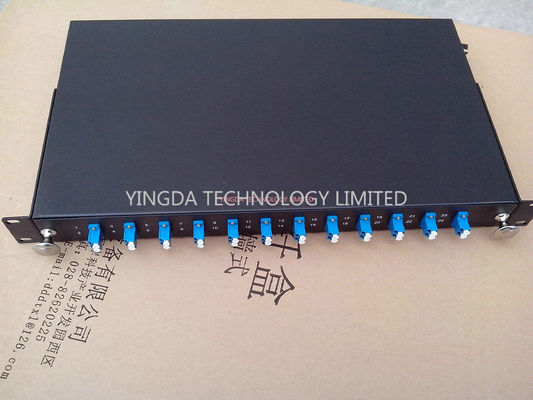

1U 19 इंच स्लाइडिंग रैक माउंट फाइबर ऑप्टिक पैच पैनल 12 पीor LC डुप्लेक्स दराज ODF

1U रैक कैबिनेट का त्वरित विवरण

• 19 इंच मानक रैक माउंट
• आकार:480*250*1U या 480*300*1U

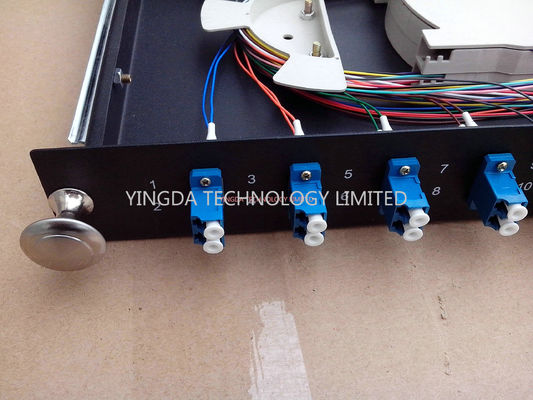

• 12pcs एलसी डुप्लेक्स एडाप्टर
• अधिकतम क्षमताः 24 कोर

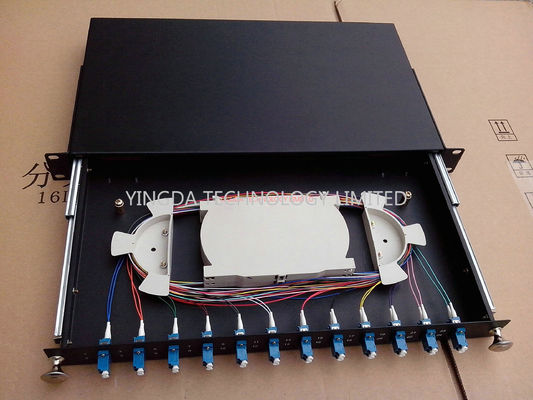

• धातु स्लाइडिंग ट्रे पूरे आंतरिक पैनल बाहर खींचने के लिए

फाइबर ऑप्टिक पैच पैनल ऑप्टिक फाइबर ट्रांसमिशन संचार नेटवर्क में टर्मिनल वायरिंग के लिए सहायक उपकरण हैं,

जो इनडोर ऑप्टिकल केबल के सीधे और शाखा कनेक्शन के लिए उपयुक्त है, और फाइबर की सुरक्षा करता है।

12 पोर्ट फाइबर ऑप्टिक पैच पैनल विशेषताएं

1. समाप्ति और 19' मानक संरचना में लागू
2. धातु स्लाइडिंग दोनों पक्षों पर रॉड के साथ 1U ऊंचाई के लिए
3. ऑप्टिकल वितरण फ्रेम ओडीएफ में रैक माउंट
4. एफसी, एससी, एसटी, एलसी, ई2000 एडाप्टर के लिए उपयुक्त
5. कोल्ड रोल्ड स्टील शीट, इलेक्ट्रोस्टैटिक छिड़काव के साथ

24 कोर फाइबर ऑप्टिक पैच पैनल विनिर्देश

मानक सहायक उपकरण:

बफर ट्यूब, माउंटिंग स्क्रू, हीटश्रिंक सुरक्षा आस्तीन, नायलॉन टाई, केबल टाई आदि।



समकक्ष ओडीएफ
हम बेहतर निर्माण के लिए सामने केबल प्रबंधन क्षेत्र जोड़ सकते हैं।
रंगः सफेद, काला।



पर्यावरणीय आवश्यकताएंः

1. बाहरी उपयोग के लिए उपयुक्त नहीं, यदि उपयोग करने की आवश्यकता है, तो सुरक्षा उपाय करने चाहिए।
2. कार्य तापमानः -25 से +40 °C
3. भंडारण तापमानः -25 से +55 °C
4. सापेक्ष आर्द्रताः ≤85% (30°C)
5. वायुमंडलीय दबावः 70 ~ 106kPa
6. सेवा जीवनः 20 वर्ष

यांत्रिक गुण

1. तन्य शक्तिःकेबल के बीच अक्षीय तन्य शक्ति 500N से कम नहीं होना चाहिए
2. टर्मिनल बॉक्स और केबल, और वायरिंग पिगटेल और टर्मिनल बॉक्स के बीच कम से कम 5N।
3. संपीड़न परीक्षणः केबल टर्मिनल बॉक्स प्रत्येक ऊर्ध्वाधर स्थैतिक का सामना करने में सक्षम होना चाहिए
4. दबाव कम से कम 200N.
5. मोड़ परीक्षणः केबल टर्मिनल बॉक्स मोड़ कोण का सामना करने में सक्षम होना चाहिए।


विद्युत गुण

• फाइबर ऑप्टिक केबल बॉक्स धातु घटक और केबल धातु सुदृढीकरण कोर, केबल धातु घटक और जमीन इन्सुलेशन प्रतिरोध
• इन्सुलेशन प्रतिरोधः2*104M ओम से कम नहीं होना चाहिए, परीक्षण वोल्टेजः 500V (DC) ।
• वोल्टेज ताकतः कोई ब्रेकडाउन नहीं, 15Kv DC पर कोई आर्क घटना नहीं 1 मिनट से कम, कोई ब्रेकडाउन नहीं, कोई आर्क घटना नहीं।
