| एमओक्यू: | 100 pcs |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | 1pc / box, 5 pcs / carton box |
| Delivery period: | 5-8days after payment |
| आपूर्ति क्षमता: | 500,000 pcs per month |

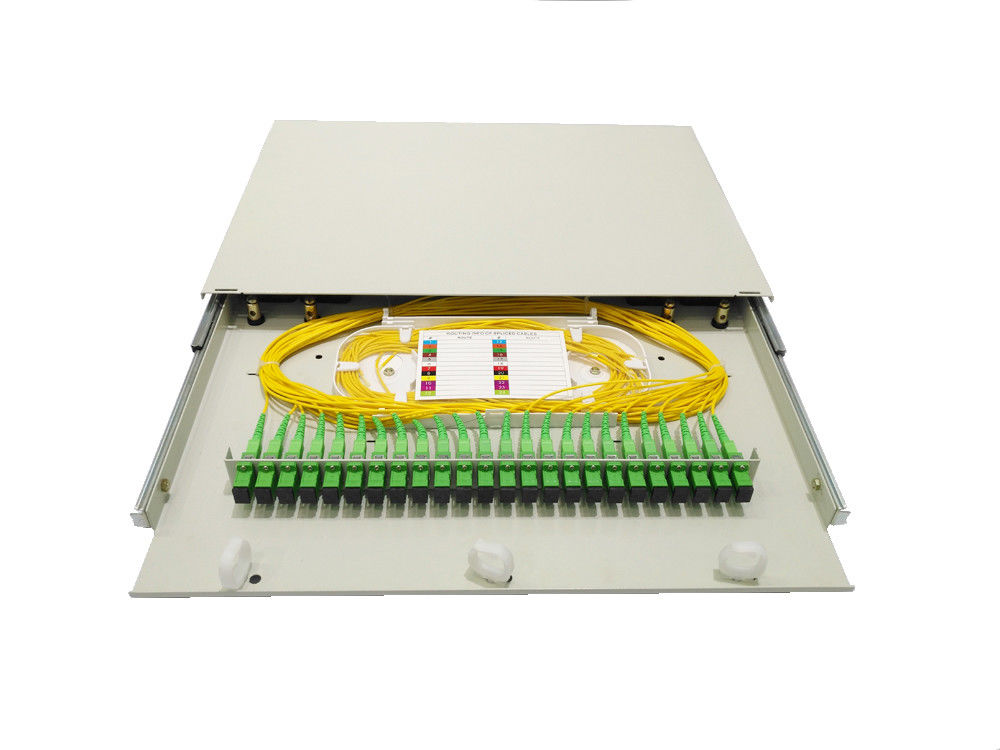

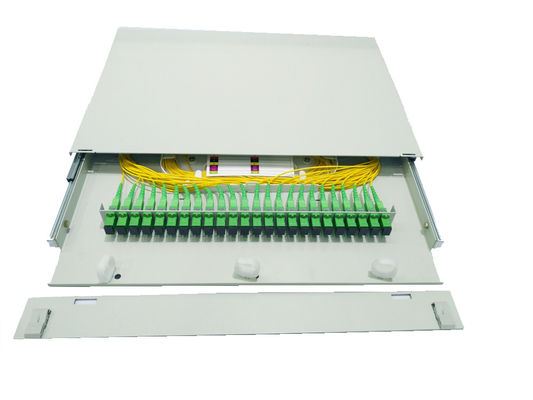

24 पोर्ट एससी एपीसी कनेक्टर 19 "ओडीएफ फाइबर ऑप्टिक पैच पैनल वितरण फ्रेम सफेद धातु रैक माउंट
ऑप्टिकल फाइबर पैच पैनल ऑप्टिकल फाइबर ट्रांसमिशन संचार नेटवर्क में टर्मिनल वायरिंग के लिए सहायक उपकरण है।
जो इनडोर ऑप्टिकल केबल स्प्लिट सीधे और शाखा कनेक्शन के लिए उपयुक्त है और फाइबर की सुरक्षा करता है।
1U पैच पैनल विनिर्देश
| मॉडल | GPSR-1U-SA24 |
| आयाम | 430*300*1U मिमी |
| अधिकतम क्षमता | 24 कोर |
| एडाप्टर पोर्ट | एससी सिम्पलेक्स |
| एडाप्टर qty | 24pcs एससी या एलसी डुप्लेक्स |
| मोटाई | 1.2 मिमी |
| सामग्री | कोल्ड रोल्ड स्टील शीट, इलेक्ट्रोस्टैटिक छिड़काव के साथ |
| रंग | काला, सफेद |
| केबल प्रवेश | 4 पीसी φ20 मिमी |
| शुद्ध भार | 5.2 किलोग्राम |
ऑप्टिकल वितरण पैनल विशेषताएं
समाप्ति और 19 'मानक संरचना में लागू, रैक माउंट डिजाइन, धातु कोल्ड रोल्ड स्टील शीट, इलेक्ट्रोस्टैटिक छिड़काव के साथ, पेंटिंग के बाद 1.2 मिमी मोटाई। ग्रे रंग,कुल मिलाकर चिकनी, कोई दरारें या फिंगरप्रिंट नहीं.
1U ऊंचाई 44.54mm 24pcs एससी सरल एडाप्टर प्लेट रख सकते हैं, एडाप्टर फ्लैंज छेद के साथ है, सभी बॉक्स प्लेट पर एडाप्टर को तय करने के लिए शिकंजा के साथ वितरित किया जाता है ताकि इसे लंबी अवधि के परिवहन के दौरान स्थिर बनाया जा सके,बाहर नहीं फिसलता।
1U 24 कोर में 1 टुकड़ा फ्यूजन स्प्लिट ट्रे है, अधिकतम 24 कोर सिंग फाइबर स्टोरेज, 1.5 मीटर लंबे फाइबर प्रबंधन या भंडारण के लिए पर्याप्त स्थान है।
बॉक्स को 19 इंच या 23 इंच के ओडीएफ फ्रेम पर कानों को माउंट करके रैक पर लगाया जा सकता है, जो सामान बैग के साथ कॉन्फ़िगरेशन होगा, पर्याप्त शिकंजा के साथ, जब डिलीवरी होगी, तो बॉक्स पर तय नहीं होगा।प्लीज इसे निर्माण स्थल पर निकालें।.
4 टुकड़े के केबल प्रवेश क्लैंप और रबर सील के साथ बॉक्स धूल या चूहों को रोकने के लिए, जो फाइबर प्रबंधन आसान और अच्छा बनाते हैं। धातु स्लाइड ट्रे प्लास्टिक ट्रे से बेहतर है,यह एक लंबा समय है उपयोग कोई ब्रेक, यह बहुत चिकनी और आंतरिक ट्रे से बाहर ले जाने के लिए सुविधाजनक है।
केबल आउटपुट प्रबंधन, मानवता डिजाइन के लिए 3प्लास्टिक केबल क्लैंप भी हैं, कई प्रकार के क्लैंप चुन सकते हैं।
कुल बॉक्स को सामने के हिस्से में क्लिप के साथ बंद किया जाएगा और इसे नीचे धातु के धारक के साथ ऊपर या नीचे फ्लिप किया जा सकता है।
पर्यावरणीय आवश्यकताएंः
बाहरी उपयोग के लिए उपयुक्त नहीं, यदि उपयोग करने की आवश्यकता है, तो सुरक्षा उपाय करने चाहिए।
|
कार्य तापमान |
-25 से +40 °C |
|
भंडारण तापमान |
-25 से +55 °C |
|
सापेक्ष आर्द्रता |
≤85% (30°C) |
|
वायुमंडलीय दबाव |
70 ~ 106kPa |
|
सेवा जीवन |
20 वर्ष |
सामग्री गुण
फाइबर ऑप्टिक पैच पैनल सामग्रीहैक्षरण प्रतिरोध,स्थिर भौतिक और रासायनिक गुण सभी सामग्री संगत होनी चाहिए,
और ऑप्टिकल केबल शीट और वायरिंग पिगटेल के साथ संगत हैशीथ.
जंग और अन्य विद्युत क्षति से बचने के लिए, इन सामग्रियों को एक दूसरे के साथ संगत होना चाहिएपैच पैनल में प्रयुक्त उपकरण
1. यदिपैच पैनल का उपयोग इंजीनियरिंग प्लास्टिक, इसके दहन प्रदर्शन के अनुरूप होना चाहिएएक जीबी/टी5169.7 परीक्षण के साथ, परीक्षण के लिए पिछले30 के दशक में।
2.ऑप्टिकल फाइबर कनेक्टर वृद्धि रक्षक का उपयोग सामग्री और गर्म पिघलने का तापमान भरावकम से कम 120 ° होC, थर्मल नरम
तापमान 90 से कम नहीं होना चाहिए°C, में इस्तेमाल किया जा सकता है एक 25 ~ +40°तापमान C.
3. एसभी सामग्री मानव स्वास्थ्य के लिए गैर विषैले, गैर संक्षारक होनी चाहिएऔर अन्य उपकरण तत्वदुष्प्रभाव।
उपस्थिति पूर्ण आकार होना चाहिए, कोई burr, कोई बुलबुलेकोई दरारें और खोखलेपन, विकृति, अशुद्धता नहींदोष।
सभी पृष्ठभूमि रंग समान रूप से निरंतर होना चाहिए. सुंदर उपस्थिति औरसुविधाजनक निर्माण,कम क्षीणनहानि,
उचित संरचना, प्रबलित कोर तय हैमेंटर्मिनल बॉक्स, शीट हैग्राउंड वायर,
फाइबर ऑप्टिक रिबन केबल के लिए उपयुक्त औरआंतरिक केबल।
अनूठा डिजाइन, 19 इंच का रैकया दीवार माउंट।
यांत्रिक गुण
तन्य शक्तिःकेबल टर्मिनल बॉक्स और केबल के बीच अक्षीय तन्य शक्ति कम से कम 500N और वायरिंग पिगटेल और टर्मिनल बॉक्स के बीच कम से कम 5N का सामना करना चाहिए।
संपीड़न परीक्षणः केबल टर्मिनल बॉक्स प्रत्येक ऊर्ध्वाधर स्थैतिक दबाव का सामना करने में सक्षम होना चाहिए
कम से कम 200N.
मोड़ परीक्षणः केबल टर्मिनल बॉक्स मोड़ कोण का सामना करने में सक्षम होना चाहिए।
विद्युत गुण
|
|
