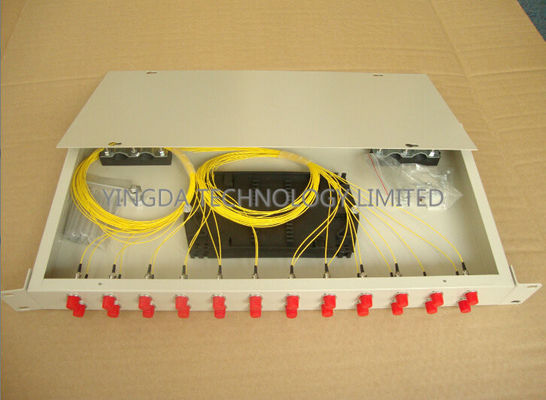

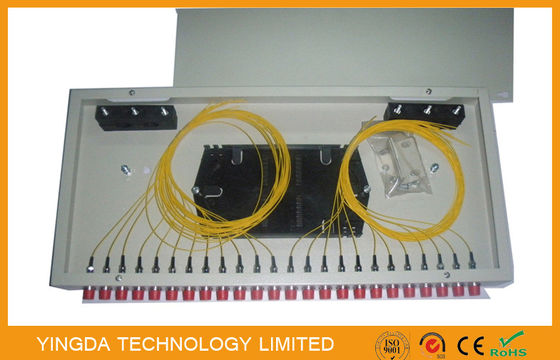

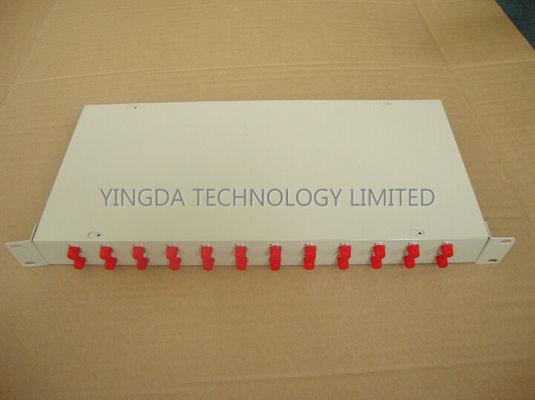

24 Port FC Rack Mount Patch Panel, 24 Port ODF Patch Panel White Metal

19" Standard rack mount Fiber optic patch panel are the auxiliary equipment for terminal wiring in

optical fiber transmission communication network, which is suitable for indoor optical cable splice

directly and branch connection, and protective the fiber.

Features

• Applicable in the termination and 19'' standard structure
• rack mount in optical distribution frame ODF
• Suitable for FC,SC,ST,LC,E2000 adapters
• Cold rolled steel sheet, with electrostatic spraying
• Box size: 430*300*1U
• max capacity; 48Cores 2U FC simplex

• Artistic appearance,easy for pasting signs.

Specification

Material properties

Fiber Optic Patch panel materials is corrosion resistance, stable physical and chemical properties;

 all material must be compatible, and is compatible with optical cable sheath and wiring pigtail sheath.

To prevent corrosion and other electrical damage, these materials must be compatible with the other

equipment used in the patch panel

1.  If the patch panel use engineering plastics, its combustion performance shall be in accordance

 with A GB/T5169.7 test, the test last for 30s.

2. optical fiber connector enhancement protector use materials and hot melt temperature filler shall

be not less than 120 °C, thermal softening temperature shall be not less than 90 °C, can be used in

a 25 ~+40°C temperature.

3. all materials should be non-toxic, non corrosive, on human health and other equipment element

side effects.

The appearance shall complete shape, no burr, no bubbles, no cracks and voids, warping, impurity

defects. All the background color should be uniformly continuous. Beautiful appearance and

convenient construction, low attenuation loss, reasonable structure, reinforced core is fixed in

the terminal box, the sheath has ground wire, suitable for fiber optic ribbon cable and indoor cable.

Unique design,19 inch rack or wall mount.

Technical characteristics:

• service life: 20 years
• Insulation resistance: ≥ 2×104MΩ (test voltage: 500VDC)
• withstand voltage strength: 1min no breakdown, no arcing phenomena under 15KV DC
• Fire-retardant class: UL94 VO 70Kpa-106Kpa

Working environment:

1. Environmental temperature: -40  -+80°C
2. Relative humidity: ≤85％ (+30°C)
3. Atmospheric pressure: protection level (EN60529): IP54, IP58.
