| एमओक्यू: | 100 PCS |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | 1pc / box, 10pcs/ carton box |
| Delivery period: | 5days after pay |
| भुगतान विधि: | T/T or western Union |
| आपूर्ति क्षमता: | 50,000pcs per month |

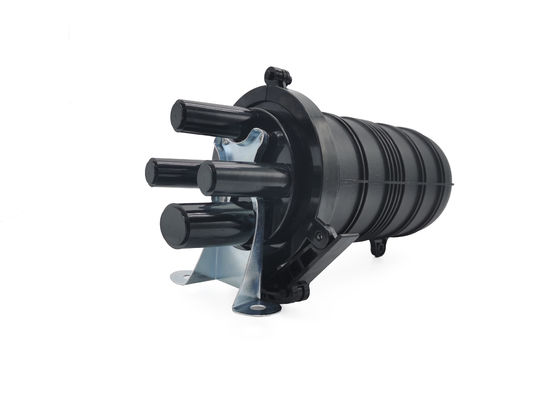

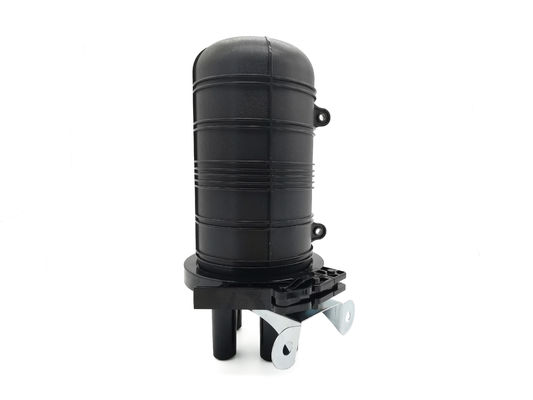

48 करोड़ आईपी68 एफटीटीएच मिनी डोम फाइबर ऑप्टिक स्प्लिस क्लोजर हीट श्रिंक सील वॉल माउंट
यह इंस्टालेशन मैनुअल उचित इंस्टालेशन के मार्गदर्शन के रूप में फाइबर ऑप्टिक स्प्लिस क्लोजर (इसके बाद इसे FOSC के रूप में संक्षिप्त किया गया है) के लिए उपयुक्त है।
एफटीटीएच मिनी क्लोजर सुविधाएँ
फाइबर ऑप्टिक संयुक्त बॉक्स विशिष्टता
|
बाहरी आयाम (ऊंचाई x व्यास) |
288मिमी×178मिमी |
|
वजन (बाहरी बॉक्स को छोड़कर) |
1800 ग्राम—1910 ग्राम |
|
इनलेट/आउटलेट पोर्ट की संख्या |
चार टुकड़े |
|
फाइबर केबल का व्यास |
Φ8मिमी～Φ16मिमी |
|
FOSC की क्षमता |
गुच्छी: 4-48 (कोर) |
|
FOSC कवर का आकार |
ऊंचाई x व्यास: 208 मिमी x 132 मिमी |
|
फाइबर ऑप्टिक स्प्लिस ट्रे (FOST) क्षमता |
गुच्छी:4,6,8,12,(कोर) |
|
फाइबर होल्डिंग ट्रे |
1 पीसी |
स्प्लिस क्लोजर सेल्फ-लॉक क्लैंप और IP68 वॉटरप्रूफ रिंग के साथ पूरी तरह से बंद है, प्रत्येक केबल पोर्ट मेटल स्क्रू और फिक्स्चर के साथ आंतरिक है।
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- -

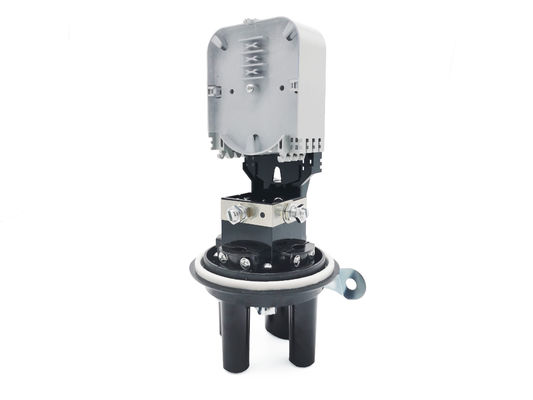

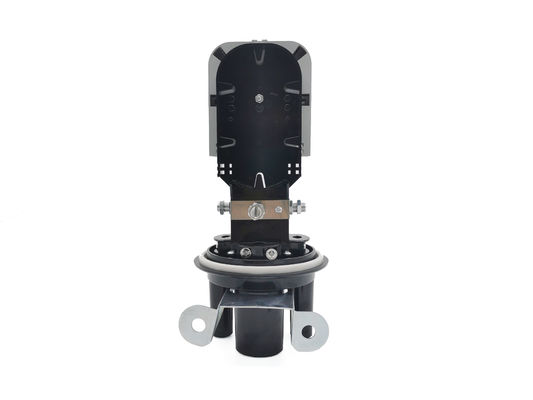

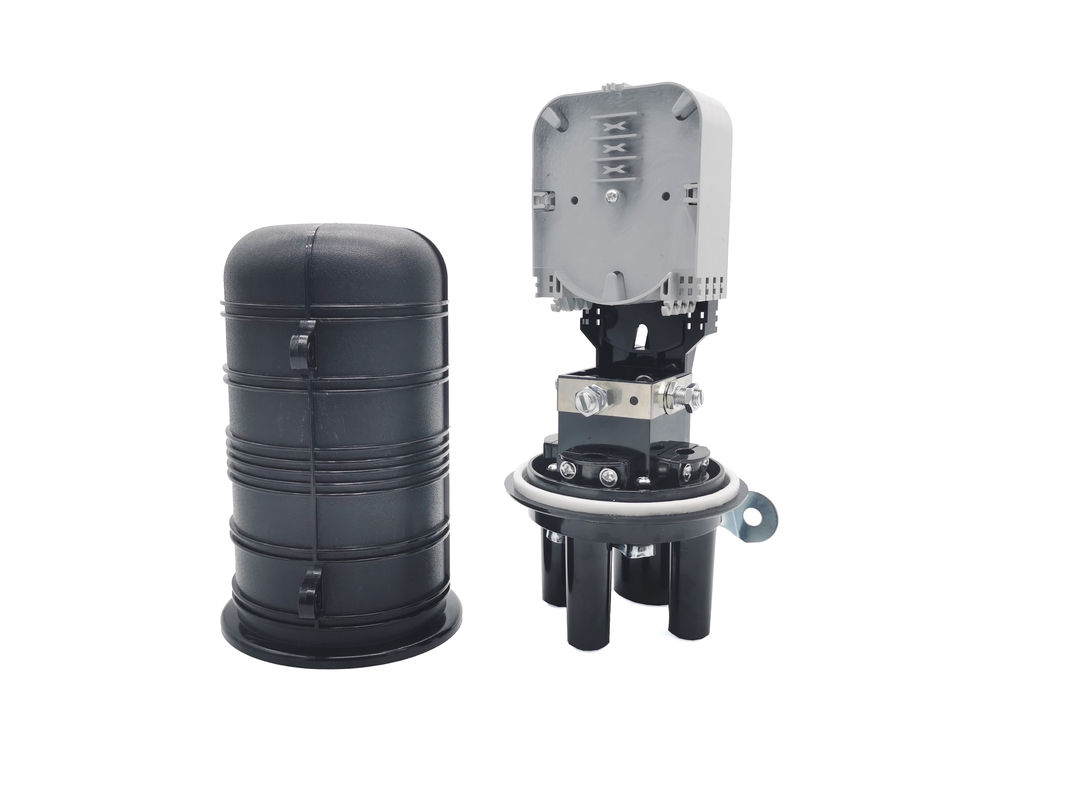

अधिकतम.4 पीस स्प्लिस ट्रे रखें, प्रत्येक ट्रे में 6 फाइबर/लेयर, डुअल फाइबर 12 कोर, कुल मिलाकर अधिकतम 48 कोर;पीछे की फाइबर होल्डिंग ट्रे को स्क्रू और बड़े प्रबंधन क्षेत्र के साथ नीचे की तरफ लगाया गया है।
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --
-------------------------------------------------- -------------------------------------------------- -------------------------------------------------- --
फाइबर स्प्लिसिंग बॉक्स सहायक सूची:
|
नहीं। |
वस्तु |
प्रयोग |
|
1 |
गर्मी संकुचित होने के काबिल सरंक्षक बाजु |
फाइबर स्प्लिसेस की सुरक्षा करना |
|
2 |
नायलॉन टाई |
सुरक्षात्मक कोट के साथ फाइबर को ठीक करना |
|
3 |
अर्थिंग तार |
अर्थिंग उपकरणों के बीच से गुजरना |
|
4 |
अपघर्षक कपड़ा |
फाइबर केबलों को खरोंचना |
|
5 |
लेबलिंग पेपर |
रेशों को लेबल करना |
|
6 |
विशेष रिंच |
प्रबलित कोर और नट (प्लास्टिक) के नट को स्थापित करना और कसना इनलेट/आउटलेट ट्यूब का |
|
7 |
मापने का कागज |
परिधि को मापने के लिए, जिसका व्यास बड़ा किया जाता है सील टेप के साथ |
|
8 |
सील टेप |
फाइबर केबल का बढ़ता व्यास जो गैस्केट रिंग के साथ फिट बैठता है। |
|
9 |
इन्सुलेशन टेप |
आसान फिक्सिंग के लिए फाइबर केबल का व्यास बढ़ाना |
|
10 |
धातु का घेरा |
वॉल माउंटिंग और पोल हगिंग के लिए |
|
11 |
बफर ट्यूब
|
फ़ाइबर से जोड़ा गया और बफर को प्रबंधित करते हुए FOST के साथ ठीक किया गया। |
|
12 |
desiccant |
शुष्क हवा के लिए सील करने से पहले FOSC में डालें |
-------------------------------------------------- -------------------------------------------------- --------------------------------------------------
संचालन की शर्तें:
तकनीकी निर्देश:
1.सील प्रदर्शन: बॉक्स को सील करने के बाद, 100kPa तक अंदर की ओर फुलाएं (मुद्रास्फीति केवल पर लागू होती है)
एयर होल वाले मॉडल), और फिर 15 मिनट के बाद इसे सामान्य तापमान के पानी में भिगो दें
स्थिर अवलोकन से, अतिप्रवाह के लिए कोई बुलबुला नहीं है।
2. इन्सुलेशन प्रतिरोध: धातु के काम के टुकड़े और पृथ्वी के बीच इन्सुलेशन प्रतिरोध है
20kMΩ से अधिक.
3. दबाव: धातु कार्य के बीच 15kVdc/1 मिनट के अंदर कोई ब्रेकडाउन या फ़्लैश ओवर नहीं होता है
टुकड़ा और पृथ्वी.
4. फाइबर की वक्रता त्रिज्या 40 मिमी, स्प्लिस ट्रे के अंदर अतिरिक्त नुकसान के बिना।
5. यह 1000N से कम की अक्षीय तन्य शक्ति को सहन कर सकता है।
6. जीवनकाल: 25 वर्ष.
7. अन्य सभी प्रदर्शन मानक YD/T814-1998 की आवश्यकता के अनुसार हैं।
