| एमओक्यू: | 100 pcs |
| कीमत: | 0.2USD-100USD |
| स्टैंडर्ड पैकेजिंग: | 1 pc/ box, 160 pcs/carton box |
| वितरण अवधि: | 7days after payment |
| भुगतान विधि: | Western Union, T/T |
| आपूर्ति क्षमता: | 10,000 pcs per month |

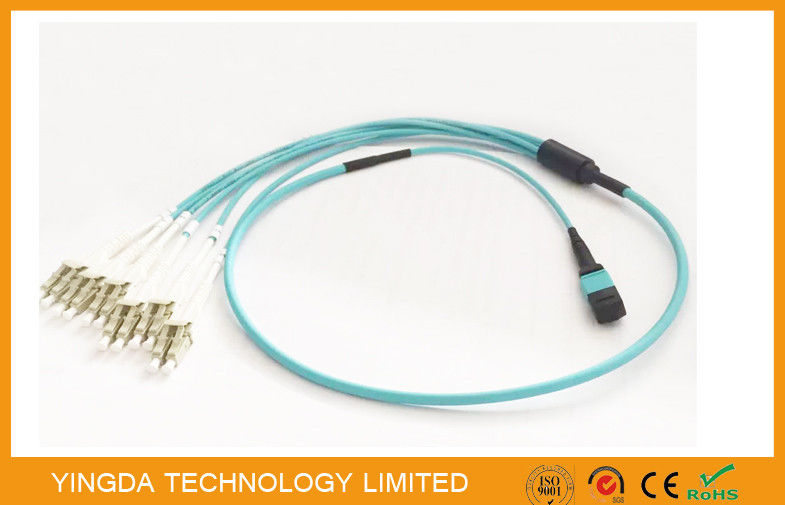

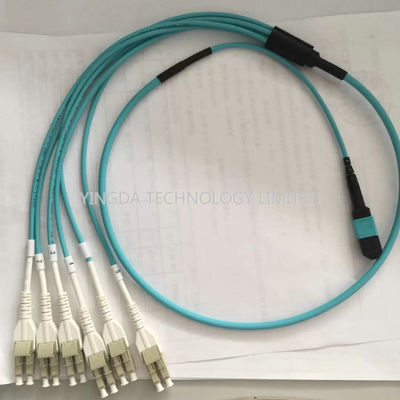

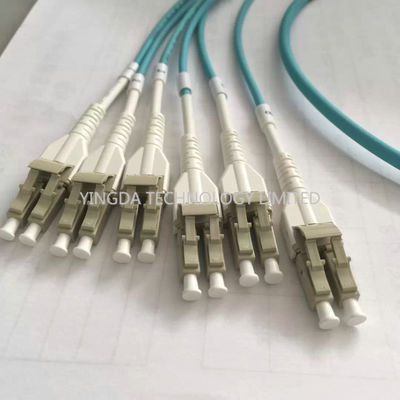

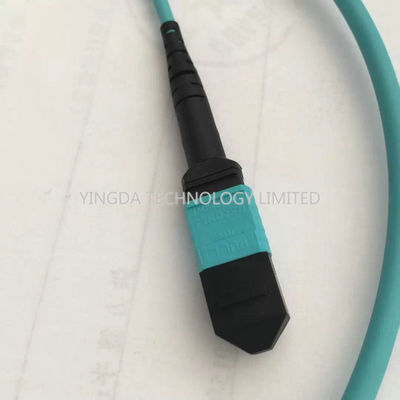

100G OM3-300 QSFP MPO एमटीपी केबल 6 x एलसी डुप्लेक्स यूनिबूट कनेक्टर एक्वा के साथ
एमपीओ/एमटीपी फैन आउट असेंबली (प्री-टर्मिनेटेड) उच्च घनत्व वाले क्षेत्र नेटवर्क और डेटा सेंटर लैन अनुप्रयोगों में मल्टी-पोर्ट पैच फील्ड कनेक्टिविटी की तेजी से तैनाती की अनुमति देती है।छोटे आकार कारक केबल के उपयोग के माध्यम से क्षैतिज और ऊर्ध्वाधर रैक मार्गों का पर्याप्त उपयोग सुनिश्चित करना.
मॉड्यूलर एमपीओ/एमटीपी कनेक्टिविटी और एलसी/एससी/एफसी कनेक्टिविटी के साथ निर्मित, ये असेंबली संगतता प्रदान करते हैं,उच्च घनत्व वाले LAN/SAN स्विच उपकरण वितरण क्षेत्र में लचीलापन और सिस्टम प्रदर्शन.
एमटीपी/एमपीओ विशेषताएं और लाभः
1एमपीओ कनेक्टर्स का उपयोग करें - छोटे फॉर्म फैक्टर, 12 फाइबर या 24 फाइबर पुश/पुल ऑप्टिकल कनेक्टर्स।
2तेजी से तैनाती - अनुप्रयोग विशिष्ट डिजाइन अपशिष्ट को कम करने, केबल प्रबंधन को अनुकूलित करने, तेजी से तैनाती,और कम स्थापना लागत के लिए लचीलापन और प्रबंधनीयता में सुधार.
3कारखाना समाप्त - विश्वसनीयता में सुधार और स्थापना समय और लागत को कम करने के लिए तेजी से तैनात, स्केलेबल समाधान प्रदान करता है।
4.100% परीक्षण (परीक्षण डेटा प्रदान किया गया) - बेहतर नेटवर्क अखंडता के लिए सत्यापित ऑप्टिकल प्रदर्शन सुनिश्चित करता है।
5उच्च घनत्व केबल - प्रबंधन में सुधार और स्थापना लागत को कम करने के लिए पथ स्थान का अधिक कुशलता से उपयोग करता है।
6. अनुकूलित प्रदर्शन - कम हानि एमपीओ / एमटीपी ओईसीई स्वामित्व के साथ निर्मित असेंबली। एमटी पॉलिशिंग कम सम्मिलन हानि और उच्च प्रदान करता है
रिटर्न हानि, चैनल लिंक हानि प्रदर्शन में सुधार के लिए परिवर्तनशीलता को कम करना।
7मानकों का अनुपालन: - जैकेट केबल एनएफपीए 262 ऑप्टिकल फाइबर नॉनकंडक्टिव प्लेनम (ओएफएनपी) या आईईसी-60332 लो स्मोक ज़ीरो हलोजन (एलएसजेडएच) लौ रेटिंग के अनुरूप है।निर्देश 2002/95/EC (RoHS) और REACH SvHC के अनुरूप.
- एमपीओ कनेक्टर आईईसी-61754-7 और ईआईए/टीआईए-604-5 के अनुरूप है।
ऑप्टिकल केबल एमपीओ विवरण
फाइबर ऑप्टिक एमपीओ कनेक्टर्स विनिर्देश
|
पद |
एसएम |
एमएम |
|
|
फाइबर की संख्या |
8,12,24 कोर |
||
|
पोलिश |
पीसी, एपीसी |
पीसी |
|
|
आवास का रंग |
मानक (ग्रीन), कुलीन (पीला) |
मानक (बेज), एलिट (पानी) |
|
|
सम्मिलन हानि |
मानक |
≤0.7dB |
≤0.5dB |
|
कुलीन कम हानि |
≤0.35dB |
≤0.3dB |
|
|
रिटर्न हानि |
पीसी≥50dB; एपीसी≥60dB |
≥30dB; |
|
|
स्थायित्व (500 गुना) |
≤0.2dB |
||
|
परीक्षण तरंग दैर्ध्य |
1310/1550nm |
850x1310nm |
|
एमपीओ फाइबर केबल विनिर्देश
|
फाइबर का प्रकार |
OS2,OM1,OM2,OM3,OM4 |
|
फाइबर की संख्या |
8, 12, 24, 48, 72, 96 कोर |
|
बाहरी व्यास |
3.0 मिमी (8 / 12Core ), 5.5 मिमी (24Core ) या अनुकूलित |
|
बाहरी जैकेट का रंग |
ओएस2 (पीला), ओएम2 (नारंगी), ओएम3 (पानी), ओएम4 (पानी), या अनुकूलित |
|
बाहरी जैकेट सामग्री |
LSZH, OFNP, OFNR |
|
तन्य शक्ति |
500 एन |
|
परिचालन तापमान |
-20 से + 70°C |
|
भंडारण तापमान |
-40 से + 70°C |
फाइबर केबल असेंबली केबल संरचनाः
फाइबर केबल Mpo ऑर्डर की जानकारी
|
पी/एन |
विवरण |
|
MPOM-62LC-S62-U |
MPO फैन-आउट पैच कॉर्ड, OS2 (G652D), |
|
MPOM-62LC-S67U |
एमपीओ फैन-आउट पैच कॉर्ड, एसएम (जी655ए), |
|
MPOM-62LC-OM1-U |
MPO फैन-आउट पैच कॉर्ड, OM2 (50/125um), |
|
MPOM-62LC-OM2-U |
MPO फैन-आउट पैच कॉर्ड, OM1 (62.5/125um), |
|
MPOM-62LC-OM3-U |
MPO फैन-आउट पैच कॉर्ड, OM3 (50/125um), |
|
MPOM-62LC-OM4-U |
एमपीओ फैन-आउट पैच कॉर्ड, ओएम4 |
विडियो
विडियो
विडियो
|
|
