| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | MTPC-24 |
| एमओक्यू: | 100 pcs |
| कीमत: | बातचीत योग्य |
| प्रसव का समय: | 7days after payment |
| भुगतान की शर्तें: | Western Union, T/T |
पैच पैनल रैक 19 इंच 1 यू मेटल ब्लैक के लिए 12 एफ 24 एफ एमटीपी एमपीओ फाइबर ऑप्टिक केबल कैसेट
एमपीओ कैसेट मॉड्यूल एमपीओ और एलसी या एससी असतत कनेक्टर्स के बीच सुरक्षित संक्रमण प्रदान करते हैं।इनका उपयोग MPO को आपस में जोड़ने के लिए किया जाता है
एलसी या एससी पैचिंग के साथ बैकबोन।
मॉड्यूलर सिस्टम उच्च घनत्व डेटा सेंटर बुनियादी ढांचे की तेजी से तैनाती के साथ-साथ बेहतर समस्या निवारण की अनुमति देता है और
चाल, जोड़ और परिवर्तन के दौरान पुन: विन्यास।1U या 4U 19 ”मल्टी-स्लॉट चेसिस में लगाया जा सकता है।
एमपीओ कैसेट्स में ऑप्टिकल प्रदर्शन और विश्वसनीयता प्रदान करने के लिए फैक्ट्री नियंत्रित और परीक्षण किए गए एमपीओ-एलसी फैनआउट होते हैं।
कम नुकसान एमपीओ एलीट और एलसी या एससी प्रीमियम संस्करणों की पेशकश की जाती है जिसमें बिजली बजट उच्च गति नेटवर्क की मांग के लिए कम सम्मिलन हानि होती है।
एमपीओ एलसी कैसेट विशेषताएं
एमटीपी कैसेट तकनीकी विशिष्टता
|
मापदंडों |
मानक फाइबर केबल असेंबली |
|
|
फाइबर प्रकार |
एसएम (जी.652/जी.657ए) |
MM(OM1/OM2/OM3/OM4) |
|
जैकेट सामग्री |
LSZH/OFNR/पीवीसी |
|
|
कनेक्टर प्रकार |
एससी/एलसी/एसटी/एलसी/एमयू/एमटीआरजे/एमपीओ/ई2000 |
|
|
लौह सामग्री |
चीनी मिट्टी |
|
|
परीक्षण तरंग दैर्ध्य |
1310 ± 30/1550 ± 30 एनएम |
850 ± 30/1300 ± 30 एनएम |
|
सम्मिलन हानि (डीबी) |
≤ 0.3dB |
≤ 0.3dB |
|
वापसी हानि (डीबी) |
≥45dB (पीसी / यूपीसी) |
≥35dB (पीसी / यूपीसी) |
|
विनिमय योग्यता |
≤ 0.2dB |
|
|
केबल असेंबली |
बेनी/सिम्प्लेक्स/डुप्लेक्स/फैन-आउट पैचकॉर्ड |
|
|
ऑपरेटिंग तापमान (डिग्री सेल्सियस) |
-10 ~ + 70 |
|
|
भंडारण तापमान (डिग्री सेल्सियस) |
-40 ~ +85 |
|
|
पैकेट |
1 यूनिट / बैग |
|
|
*निर्दिष्ट सभी मान कनेक्टर्स के साथ हैं। |
||

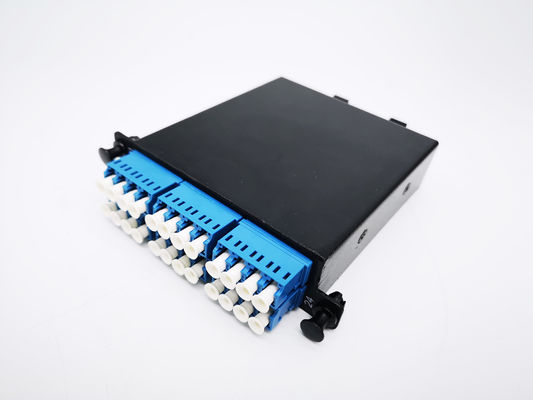

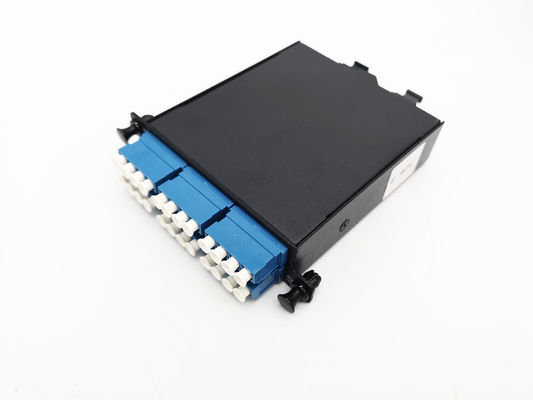

एफटीटीएच मिनी एमपीओ कैसेट संलग्नक कोल्ड रोल्ड स्टील, स्क्वायर शेप, चिकनी सतह से बना है, जिसमें 6 पीसी क्वाड एलसी एडेप्टर हैं, अधिकतम 24कोर फाइबर वितरण और पैचिंग कर सकते हैं, उच्च घनत्व नेटवर्क एप्लिकेशन को पूरा कर सकते हैं।
विकल्प के लिए फ्रंट पैनल 12 * डुप्लेक्स एलसी एडेप्टर हो सकता है।
बेहतर इंस्टालेशन के लिए एक दूसरे के साथ पत्राचार करने के लिए आगे और पीछे की तरफ 01-12 13-24 का निशान है।पहली पंक्ति 1-12 है, दूसरी पंक्ति ऊपर से नीचे तक 13-24 है।

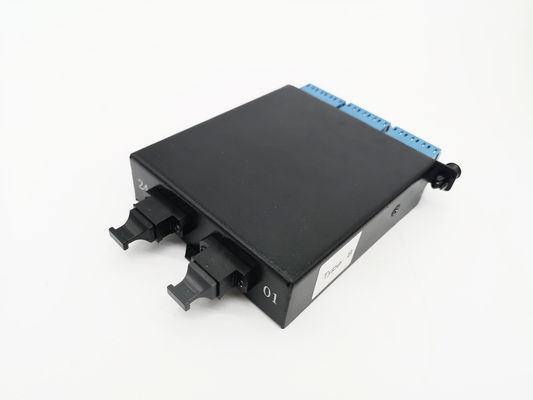

धातु एमपीओ टर्मिनल बॉक्स का आकार: 141.5 * 129 * 30 मिमी, अधिकतम 2 पीसी एमपीओ एडेप्टर, एमपीओ एलसी 12 फाइबर पैच केबल, और 6 पीसी क्वाड एडेप्टर एलसी
बढ़ते कानों पर दोनों तरफ रिवेट्स द्वारा पैच पैनल में कैसेट डालें, डालने के लिए नीचे दबाएं, इसे ढीला करने के लिए बाहर निकालें।
आवेदन पत्र

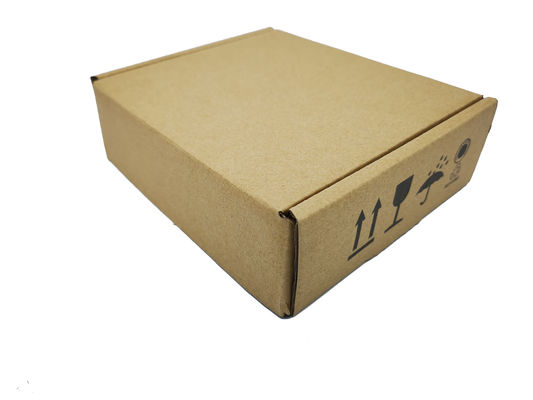

ऊपर और नीचे फॉर्म के साथ अलग-अलग पैक बॉक्स, परीक्षण रिपोर्ट शामिल हैं, लंबी अवधि के परिवहन के दौरान बेहतर सुरक्षा यदि बहुत से खरीदा जाता है।
हमारे उद्योग में अग्रणी उच्च प्रदर्शन पॉलिशिंग मार्चिन है, और एमटी फेरूल के लिए डिज़ाइन किए गए सटीक प्लेट धारकों द्वारा पूरक है।
3डी इंटरफेरोमीटर का उद्योग अग्रणी उपकरण एमटीपी/एमपीओ पॉलिशिंग प्रक्रिया का सत्यापन प्रदान करता है, पॉलिश किए गए एमटी फेर्रू के सभी मापदंडों को बनाने वाला इंटरफेरोमीटर उद्योग मानकों का अनुपालन करता है और उससे अधिक है।
3डी इंटरफेरेंस डिटेक्शन के बाद, टेस्टर की फ्लेक्सिबिलिटी जटिल और हाई फाइबर काउंट केबल असेंबलियों के लिए आवश्यक ऑप्टिकल टेस्ट का पूरा स्पेक्ट्रम प्रदान करती है।
विडियो
विडियो
विडियो
विडियो
विडियो
|
|
