| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | YD-PLC-ML132-SC-15-30 |
| एमओक्यू: | 50 pcs |
| कीमत: | 1.1USD-4.58USD |
| प्रसव का समय: | भुगतान के 5-8 दिन बाद |

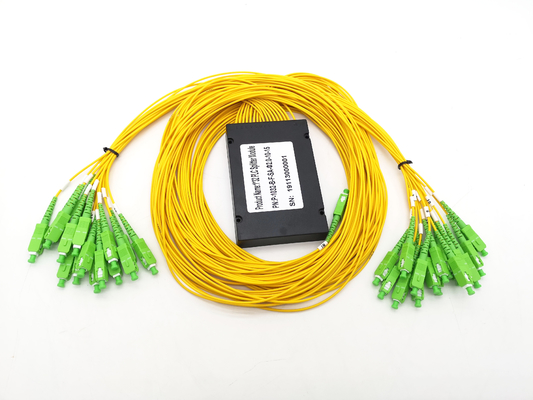

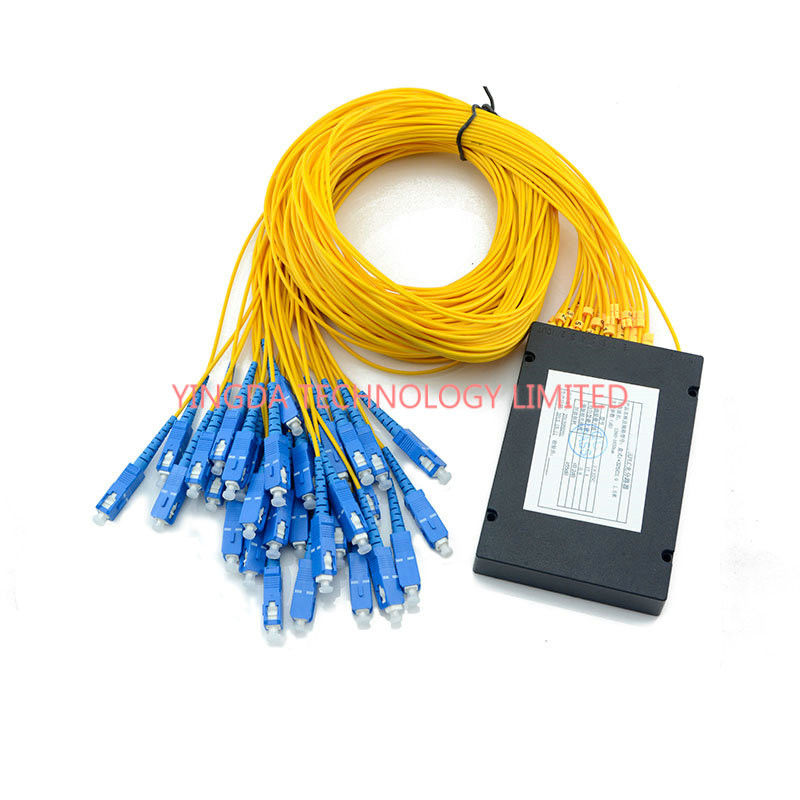

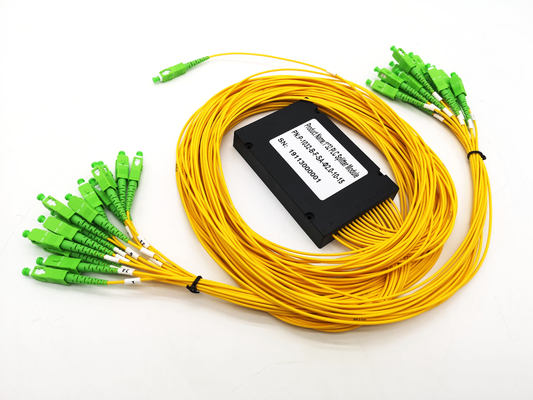

पीओएन 1x32 एससी फाइबर ऑप्टिक पीएलसी स्प्लिटर मॉड्यूल, ऑप्टिकल फाइबर स्प्लिटर कपलर 1 एम सिंगलमोड
1:32 फाइबर ऑप्टिक पीएलसी स्प्लिटर का त्वरित विवरण
प्लानर लाइटवेव सर्किट (पीएलसी) ऑप्टिकल स्प्लिटर पूरी तरह से निष्क्रिय ऑप्टिकल ब्रांचिंग डिवाइस हैं जो बहुत कम जड़ता हानि और पीडीएल, महान चैनल एकरूपता और एक विस्तृत तरंगदैर्ध्य परेटिव रेंज प्रदर्शित करते हैं।इन स्प्लिटर्स को उच्च प्रदर्शन प्रदान करने के लिए Telcordia-1209-core और GR-1221-core में निर्मित और परीक्षण किया गया है, विशेष रूप से FTTH, PON और CATV नेटवर्क की कठिन आवश्यकता को पूरा करने के लिए डिज़ाइन किया गया है।
1 से 32संतुलितफाड़नेवाला तकनीकी विशिष्टता
तालिका 1 - 1×एन पीएलसी स्प्लिटर रैक
|
देहातrammeters |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
ऑपरेटिंग तरंगदैर्ध्य (एनएम) |
1260~1650 |
|||||
|
फाइबर प्रकार |
SMF-28e या ग्राहक निर्दिष्ट |
|||||
|
सम्मिलन हानि (डीबी)(एस/पी ग्रेड) |
4.0/3.8 |
7.3/7.0 |
10.5/0.2 |
13.7/13.5 |
16.9/16.5 |
21.0/20.5 |
|
हानि एकरूपता (डीबी) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2.5 |
|
वापसी हानि (डीबी) (एस/पी ग्रेड) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
ध्रुवीकरण निर्भर नुकसान (डीबी) |
0.2 |
0.2 |
0.3 |
0.3 |
0.3 |
0.4 |
|
डायरेक्टिविटी (डीबी) |
55 |
55 |
55 |
55 |
55 |
55 |
|
तरंगदैर्ध्य आश्रित हानि (डीबी) |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
|
तापमान स्थिरता (-40~85 डिग्री सेल्सियस) (डीबी) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
परिचालन तापमान (डिग्री सेल्सियस) |
-40~85 |
|||||
|
भंडारण तापमान (डिग्री सेल्सियस) |
-40~85 |
|||||
|
|
||||||
तालिका 2 - 2×एन पीएलसी स्प्लिटर रैक
|
मापदंडों |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
|
ऑपरेटिंग तरंगदैर्ध्य (एनएम) |
1260~1650 |
||||
|
फाइबर प्रकार |
SMF-28e या ग्राहक निर्दिष्ट |
||||
|
सम्मिलन हानि (डीबी)(एस/पी ग्रेड) |
4.2 |
7.6 |
11.0 |
14.5 |
17.5 |
|
हानि एकरूपता (डीबी) |
0.8 |
1.5 |
1.5 |
2.0 |
2.5 |
|
वापसी हानि (डीबी)(एस/पी ग्रेड) |
50/55 |
50/55 |
50/55 |
50/55 |
50/55 |
|
ध्रुवीकरण निर्भर नुकसान (डीबी) |
0.2 |
0.2 |
0.3 |
0.4 |
0.4 |
|
डायरेक्टिविटी (डीबी) |
55 |
55 |
55 |
55 |
55 |
|
तरंगदैर्ध्य आश्रित हानि (डीबी) |
0.3 |
0.5 |
0.5 |
0.5 |
0.5 |
|
तापमान स्थिरता (-40 .)~85 डिग्री सेल्सियस) (डीबी) |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
|
ऑपरेटिंग तापमान (डिग्री सेल्सियस) |
-40~85 |
||||
|
भंडारण तापमान (डिग्री सेल्सियस) |
-40~85 |
||||
|
|
|||||
32 रास्ता फाइबर ऑप्टिकल पैसिव स्प्लिटर 50/50 विशेषताएं:
ऑप्टिकल फाइबर स्प्लिटर 1x32 वाइड एप्लीकेशन
* एफटीटीएच, एफटीटीसी, एफटीटीबी नेटवर्क
* निष्क्रिय ऑप्टिकल नेटवर्क (पीओएन)
* CATV नेटवर्क और डेटा संचार
*फाइबर ऑप्टिक उपकरण और सिस्टम
* ऑप्टिकल सिग्नल वितरण

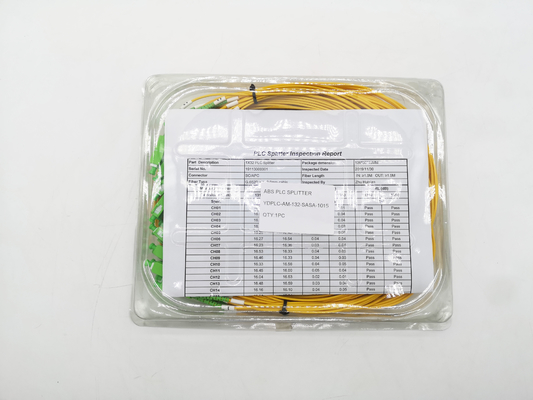

सभी स्प्लिटर परीक्षण रिपोर्ट के साथ वितरित किए गए, और ABS मॉड्यूल पर ही स्टिकर हैं जिनमें शामिल हैं: उत्पाद का नाम, विनिर्देश, मात्रा, क्रम संख्या, आदि।

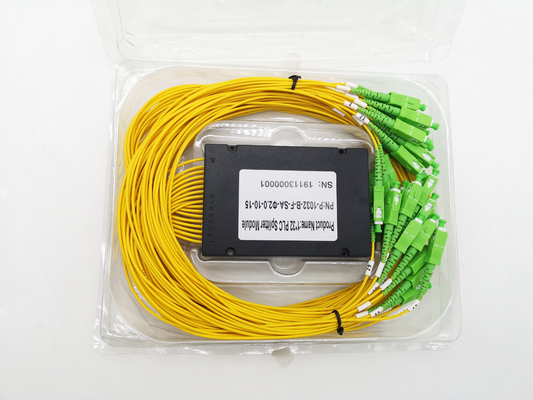

ब्लिस्टर बॉक्स द्वारा अलग-अलग पैकेज, एब्स मॉड्यूल और कनेक्टर्स को स्थापित करने के लिए विशेष स्लॉट, अदृश्य और अच्छी सुरक्षा
आईएन मार्क के साथ इनपुट, 1 2 3 4 के साथ आउटपुट ... प्रत्येक पोर्ट को अलग करने और बेहतर इंस्टॉलेशन के लिए 32 नंबर रिंग।
विडियो
विडियो
|
|
