| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | FDB0224F |
| एमओक्यू: | 100 पीसीएस |
| कीमत: | 1.0USD-18.6USD |
| प्रसव का समय: | 1 सप्ताह |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
विनिर्देश
| मॉडल | FDB0224F | |
| आयाम (A*B*C) | 385*245*155 मिमी | |
| अधिकतम क्षमता | 48 कोर=4*12F एकल फाइबर | |
| केबल प्रवेश | मध्य अवधि, | 2राउंड पोर्ट्स |
| केबल का व्यास | १०-१७.५ मिमी | 8-17.5 मिमी |
| केबल बाहर निकलना | 24 ड्रॉप केबल पोर्टः 2mm, 4mm, 7mm | |
| एडाप्टर की मात्रा | 24SC | |
| स्प्लिटर मात्रा | 1x16 या 3pc 1x8 स्टील ट्यूब | |
| सामग्री | पीपी + जीएफ (संशोधित बहुलक प्लास्टिक + ग्लास फाइबर) | |

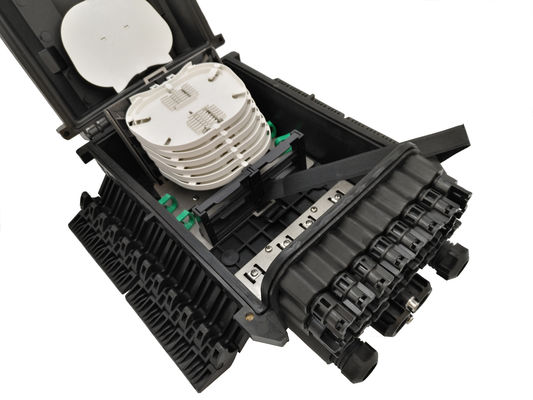

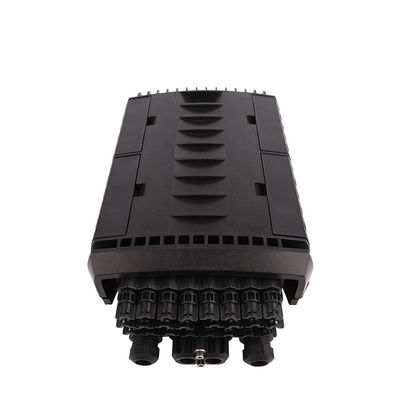

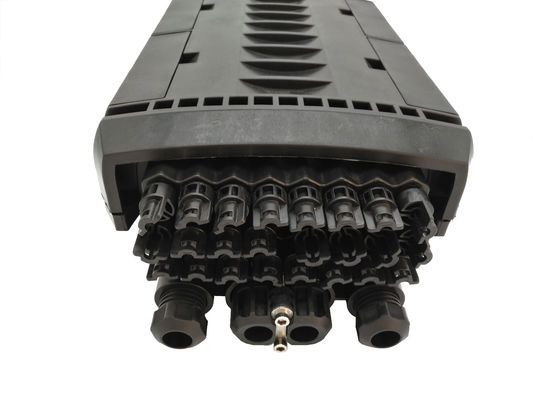

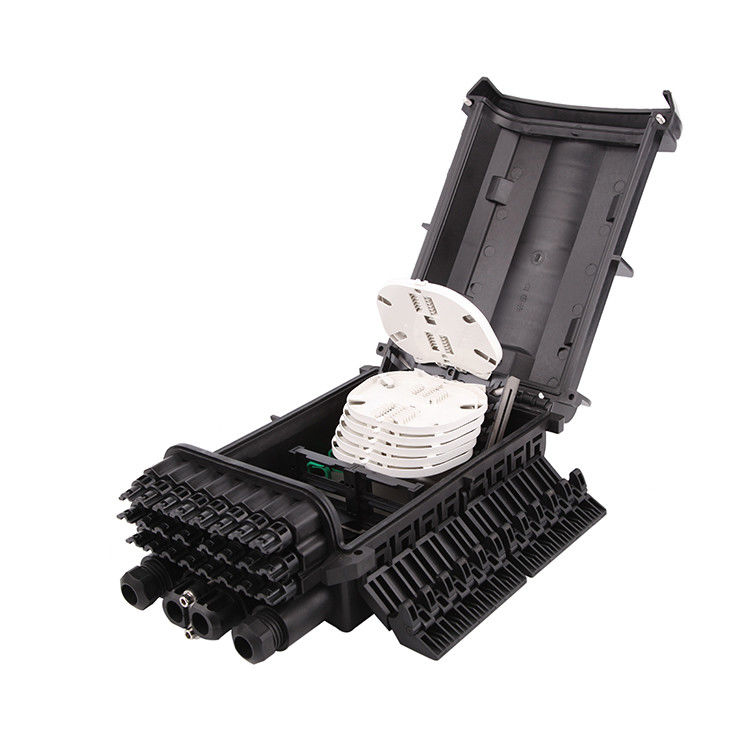

अधिक विस्तृत चित्रः

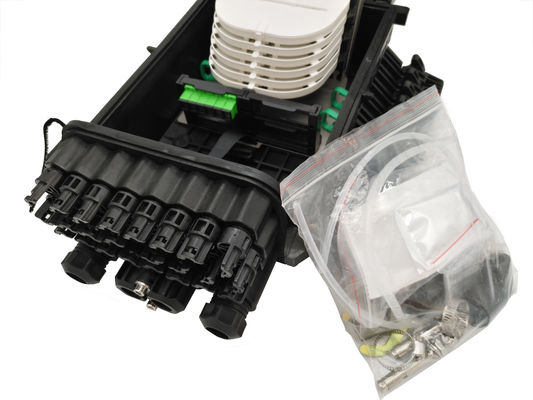

मानक सहायक उपकरण:
भागों की सूची
मुख्य किट
| S/N | विवरण | मात्रा | नोट |
| 1 | ढक्कन | 1 | 337 ((L) × 242 ((W) × 63 ((H) मिमी। |
| 2 | आधार | 1 | |
| 3 | सीलिंग रिंग | 1 | बॉक्स सीलिंग |
| 4 | 8202 सीलिंग पार्ट्स | 16 | सीलिंग केबल पोर्ट |
| 5 | स्प्लिस ट्रे | 4 | केबल स्प्लिसिंग और भंडारण के लिए |
| 6 | स्प्लिस ट्रे कवर | 1 | |
| 7 | स्प्लिस ट्रे पट्टी | 1 | कई स्प्लिस ट्रे को फिक्स करना |
| 8 | फास्टनर बोल्ट | 2 | ढक्कन और बंद करने के ढक्कन को स्थिर करना |
| 9 | बंधा हुआ | 4 | ढक्कन और बंद करने के ढक्कन को स्थिर करना |
| 10 | तंग नट्स | 16 | नरम केबल बंदरगाहों को सील करना |
| 11 | तंग औजार | 1 | नट्स को कसने के लिए विशेष |
| 12 | केबल फिक्सिंग पैनल | 1 | अनकट केबल का लगाव |
| 13 | एडाप्टर स्थापना पैनल | 4 | 6 एससी सिम्पलेक्स एडाप्टरों के लिए एक एडाप्टर पैनल |
| 14 | स्प्लिस ट्रे ब्रैकेट | 1 | 6 स्प्लिस ट्रे स्थापित करें |
| 15 | ऊपरी ढक्कन बंदूक | 1 | सीमा शीर्ष कवर |
| 16 | प्लास्टिक के नट | 2 | फिक्सिंग केबल |
विशेषताएं
1 अनकट पोर्ट, 2 राउंड पोर्ट, 24 पीसी ड्रॉप केबल पोर्ट, फाइबर केबल वितरण और विभाजन के लिए एकदम सही है।
प्रत्येक बॉक्स में 6 पीसी हटाने योग्य ट्रे, और 24 पीसी एससी एडाप्टर पैनल, और केबल फिक्सिंग और रूटिंग के लिए धातु शीट है।
बॉक्स मजबूत है, बंकल अद्वितीय डिजाइन है, उच्च शक्ति इंजीनियर प्लास्टिक, अंदर भी केबल क्लैंप हैं।
सभी धातु भागों स्टेनलेस स्टील है, आउटडोर आवेदन के लिए उपयुक्त, यदि आप छोटी शीट की जरूरत है, भी कर सकते हैं।
स्प्लिट ट्रे अधिकतम 12 कोर, डबल 24 कोर फाइबर फ्यूजन कर सकती है; यह रिव पर अधिकतम 1x, 1x4, 1x8 फाइबर ऑप्टिक पीएलसी स्प्लिटर ट्यूब भी रख सकती है। यह स्टील ट्यूब के समान आकार का है।
मानक भाग
| S/N | विवरण | मात्रा | नोट |
| 17 | दीवार माउंटिंग किट | 1 | दीवार पर लगाने के लिए |
| 18 | विस्तार लंगर बोल्ट | 2 | दीवार माउंटिंग किट के भाग |
| 19 | हेक्सागोन बोल्ट | 2 | दीवार माउंटिंग किट के भाग |
| 20 | नायलॉन टाई ((3*120mm) | 12 | फिक्सिंग केबल |
| 21 | फ्यूजन आस्तीन (Φ1.0*60mm) | फाइबर कोर के अनुसार। | केबल स्प्लिसिंग |
| 22 | 0.2 मीटर की कॉइल ट्यूब | 1 | फाइबर की रक्षा करें |
| 23 | इन्सुलेशन टेप | 1 | सहायक उपकरण का लगाव |
| 24 | 0.5 मीटर ईवीए ट्यूब | 1 | फाइबर की रक्षा करें |
| 25 | ड्रायर | 1 | |
| 26 | M6 आंतरिक हेक्सागोनल रिंच कुंजी | 1 | बॉक्स खोलने के लिए उपकरण |
| 27 | 14# ग्रॉममेट | 2 | केबल डाय के लिए 12 से 17.5 मिमी |
| 28 | 41# ग्रॉममेट | 2 | केबल डाय के लिए 8-12 मिमी से |
| 29 | प्लास्टिक प्लग | 4 | केबल पोर्ट को सील करें |
| 30 | लोहे की चाबी | 1 | औजार |
वैकल्पिक भाग
| S/N | विवरण | मात्रा | नोट |
| 25 | पोल माउंटिंग किट | 1 | खंभे के माउंट के लिए |
| 26 | वाल्व | 1 | सीलिंग प्रदर्शन का परीक्षण |
