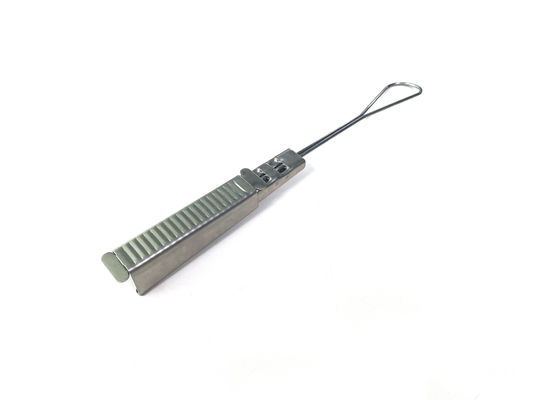

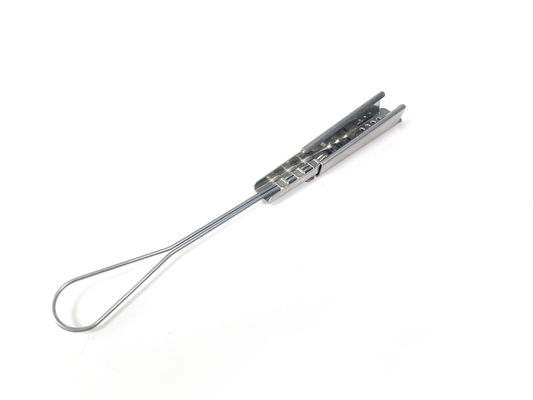

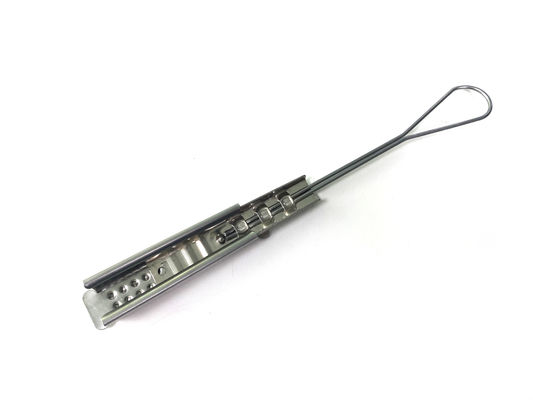

ODWAC-22 FTTH फ्लैट ड्रॉप केबल वायर टेन्शन क्लैंप केबल स्थापना किट के लिए चित्र 8

ड्रॉप वायर क्लैंप ओडीडब्ल्यूएसी सीरीज में एक बॉडी शेल, एक कंकड़ और एक शिम शामिल है, जो सभी स्टेनलेस स्टील से बने हैं, जो अच्छा संक्षारण प्रतिरोधी प्रदर्शन सुनिश्चित करते हैं,अच्छा इन्सुलेशन गुण और लंबी सेवा जीवन. ठोस तार की बैल (बॉडी) को कंकड़ पर चिपकाया जाता है, और क्लैंप एक छिद्रित गास्केट के साथ सुसज्जित होता है जो केबल फिसलने और क्षति के बिना ड्रॉप क्लैंप पर तनाव भार को बढ़ाता है,लंबे समय तक उपयोग जीवन प्रदान करें.

स्टेनलेस स्टील हुक का उपयोग ड्राइव हुक, पोल ब्रैकेट, एफटीटीएच ब्रैकेट और अन्य फाइबर ऑप्टिक केबल फिटिंग या हार्डवेयर के साथ किया जा सकता है।

विशेषताएं

• पूर्ण क्लैंप जंग प्रतिरोधी स्टेनलेस स्टील से बना
• सभी प्रमुख टेलीफोन कंपनियों और दूरसंचार उद्योग के लिए उपयुक्त
• अधिकतम ब्रेकिंग भार 555 पाउंड
• कॉम्पैक्ट आकार, हल्का वजन
• लागत प्रभावी, एकल टुकड़ा डिजाइन
• सरल और तेज़ स्थापना, कोई उपकरण की आवश्यकता नहीं
• शंकु के साथ केबल को पकड़ना
• दूरस्थ स्थिति पर कंकड़ को अवरुद्ध करके केबल के सबसे निचले बिंदु का मैन्युअल समायोजन
• सभी पोल लाइन हार्डवेयर पर खुली या बंद आंख और min. Ø20mm के साथ माउंट करना
• 6 मिमी से कम मोटाई और 13 मिमी से कम चौड़ाई के साथ फ्लैट केबल के लिए उपयुक्त

आवेदन

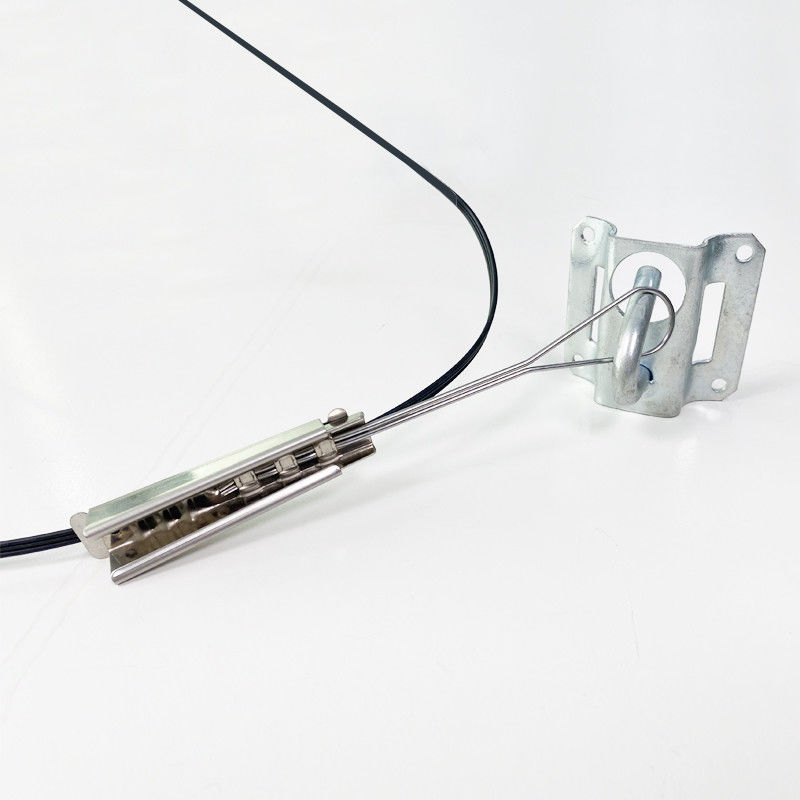

ओडीडब्ल्यूएसी-22 ड्रॉप वायर क्लैंप आउटडोर नेटवर्क स्थापना और डालने, खिंचाव और ड्रॉप वायर और ऑप्टिकल केबलों को पोल या इमारत की बाहरी दीवारों पर तय करने के लिए आदर्श है।

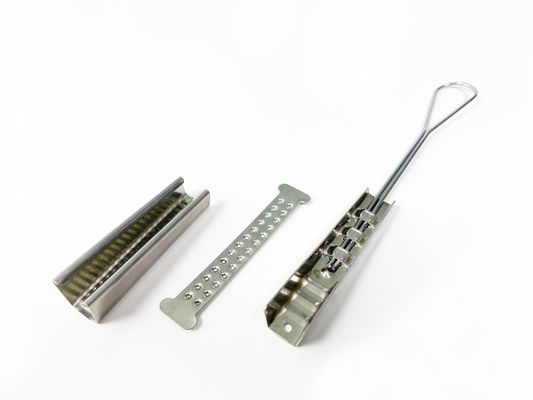

फाइबर क्लैंप संरचना

भाग 1: कंकड़, आकार 67.5*19 मिमी है

भाग 2: शिम, आकार 81 * 17 मिमी है

भाग 3: बॉडी शेल 80*109*20 मिमी है

कंकड़ डिजाइन

कार्ड स्लॉट एक गोल चाप के आकार के साथ बनाया गया है,जो उपयोग के दौरान नुकसान पहुंचाना आसान नहीं है।

टेन्शनर

तनावकर्ता डिजाइन एक ऊपर की ओर घुमावदार और नीचे की ओर उत्तल मुद्रांकन निर्धारण विधि को अपनाता है, जो टिकाऊ है और 1.2KN से अधिक की तन्यता शक्ति है।

पीठ पर नॉन प्लानर डिजाइन ऑप्टिकल केबल को तय करने के लिए गास्केट के साथ बेहतर समन्वय कर सकता है, स्थिरता और विश्वसनीयता सुनिश्चित करता है।
