16 पोर्ट फाइबर ऑप्टिक स्प्लिटर बॉक्स S 1*8 1*16 स्क्वायर केबल आउट पोर्ट FTTx नेटवर्क निर्माण और प्रबंधन के लिए

FDB0216HF ऑप्टिकल स्प्लिटर NAP बॉक्स

इस उपकरण का उपयोग एफटीटीएक्स संचार नेटवर्क प्रणाली में फीडर केबल के लिए ड्रॉप केबल से जुड़ने के लिए टर्मिनल बिंदु के रूप में किया जाता है। फाइबर स्प्लिसिंग, स्प्लिटिंग,और वितरण इस बॉक्स में किया जा सकता है, और इस बीच यह एफटीटीएक्स नेटवर्क निर्माण के लिए ठोस सुरक्षा और प्रबंधन प्रदान करता है।

16 पोर्ट FTTH ड्रॉप केबल बॉक्स विशेषताएं

• कुंजी और फांसी के साथ कुल संलग्न संरचना
• उच्च शक्ति इंजीनियर प्लास्टिक, गीला प्रतिरोधी, पानी प्रतिरोधी, धूल प्रतिरोधी, विरोधी उम्र बढ़ने
• बाहरी दीवार माउंट, पोल माउंट या एरियल माउंट, IP65 तक सुरक्षा स्तर
• फीडर केबल और ड्रॉप केबल के लिए क्लैंपिंग, फाइबर स्प्लिसिंग, निर्धारण, भंडारण, वितरण... आदि सभी एक में
• केबल, पिगटेल और पैच कॉर्ड एक दूसरे को परेशान किए बिना अपने-अपने रास्ते से चल रहे हैं, आसान रखरखाव।
• वितरण पैनल को पलटा जा सकता है, फीडर केबल को एक्सप्रेस पोर्ट द्वारा रखा जा सकता है, रखरखाव और स्थापना के लिए आसान है।

विनिर्देश

उत्पाद का विवरणः

केबल पोर्ट

केबल प्रवेशः 2केबल ग्रंथियों, 1 कट बंदरगाह, व्यास 13.5mm

केबल आउटपुटः 16pcs वर्ग फ्लैट ड्रॉप केबल पोर्ट 2.0 * 3.0 मिमी

अधिकतम 4 पीसी सफेद ऑप्टिकल फाइबर फ्यूजन ट्रे ढक्कन के साथ, मानक 2 पीसी है, और ट्रे क्षमताः 6 कोर 1 परत, दोहरी परत 12 कोर

ट्रे बैक ब्रैकेट पर क्लिप फिक्स है, आप इसे साइट पर त्वरित और आसान संचालन के लिए निकाल सकते हैं।

निचले ब्रैकेट में स्टील ट्यूब और स्प्लिटर इनपुट साइड कनेक्टर्स के लिए स्लॉट होते हैं जो लंबे समय तक परिवहन के दौरान स्थिरता सुनिश्चित करते हैं, फाइबर टूटे या गड़बड़ नहीं करते हैं। एडाप्टर प्लेट प्लास्टिक है,और अधिकतम पकड़ सकता है. 16 पीसी एससी एडाप्टर या एलसी डुप्लेक्स एडाप्टर।

एडेप्टर पैनल पर एडेप्टर को ठीक करने के लिए छेद और प्रोजेक्शन हैं, जिन्हें बिना शिकंजा के ठीक किया जा सकता है।केवल उभरा होना चाहिए एडेप्टर पर पेंच छेद के साथ संरेखित और एडेप्टर के स्वयं के धातु वसंत टुकड़ा तय किया जा सकता है.

प्लेट को आरक्षित छेद में भी डाला जा सकता है ताकि इसे जगह पर रखा जा सके, इसे ठीक करने के लिए शिकंजा की आवश्यकता नहीं है।

स्टेनलेस ब्रैकेट पर केबल को फिक्स करने के लिए केबल क्लैंप हैं, कुल 4 पीसी केबल प्रवेशः 1 अनकट पोर्ट (मिड स्पैन) और 2 केबल ग्रंथियां, 16 पीसी ड्रॉप केबल आउटपुट।

कुल बॉक्स का प्रयोग अक्सर बाहरी दीवार माउंट या पोल माउंट, एंटी यूवी, कवर के अंदर लेजर मार्क स्टिकर होता है।बॉक्स एक पेंच सामने और 2 एलन पेंच (ब्रेकेट) दोनों पक्षों पर द्वारा खोला और बंद है. जो FTTH के लिए तेज और सुरक्षित निर्माण करते हैं।

विकल्प के लिए तीन मोड एडाप्टर पैनल हैंः 2 ट्रे के साथ एडाप्टर प्लेट, ट्रे के साथ एडाप्टर धारक, स्प्लिटर कैसेट धारक

घुड़सवार विधिः

मानक सामान

स्प्लिट ट्रे 2pcs, 4pcs दीवार माउंट विस्तार शिकंजा, 16pcs फाइबर सुरक्षात्मक आस्तीन, 4pcs केबल क्लैंप, नायलॉन टाई, 16x एडेप्टर के लिए एडेप्टर प्लेट, केबल सुरक्षा ट्यूब, कुंजी, पीजी 13.वितरण बंदरगाहों के लिए 5 केबल ग्रंथियां, पोल माउंट किट (वैकल्पिक) ।

संबंधित उत्पाद:

एफटीटीएच ड्रॉप केबल एससी फील्ड फास्ट कनेक्टर एससी ऑप्टिकल कपलर

         एफटीटीएच ड्रॉप केबल फाइबर ऑप्टिक pigtails फाइबर ऑप्टिक पीएलसी स्प्लिटर

आवेदन

• दीवार पर लगाए गए, पोल पर लगाए गए उपकरण
• एससी/एलसी कनेक्टर्स के साथ ftth पूर्व-कनेक्टरित ड्रॉप केबल के लिए उपयुक्त

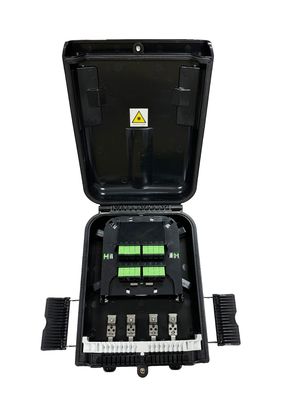

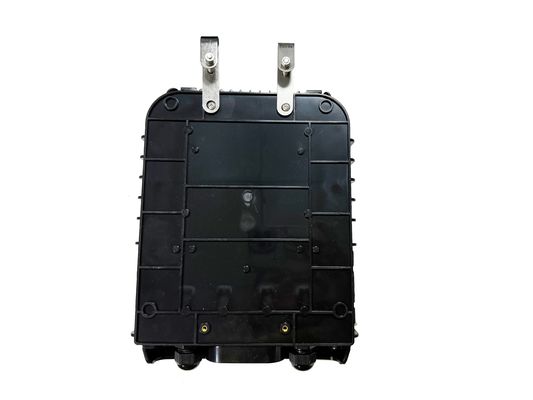

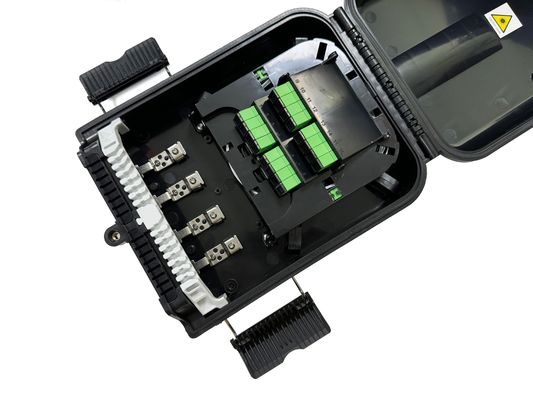

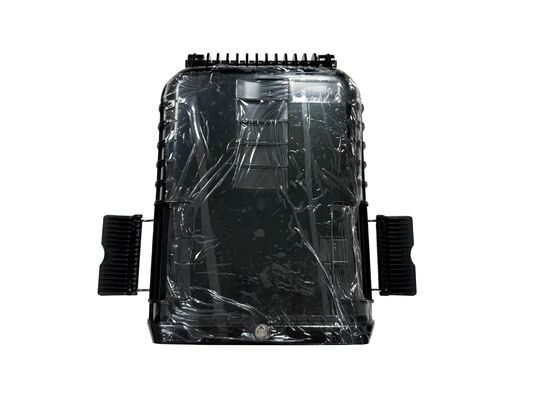

वास्तविक चित्र
