| एमओक्यू: | 100 पीसीएस |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी/बॉक्स, 80 पीसी/कार्टन बॉक्स |
| Delivery period: | भुगतान के 5-8 दिन बाद |
| भुगतान विधि: | वेस्टर्न यूनियन, टी / टी, मनीग्राम |
| आपूर्ति क्षमता: | प्रति माह 10,000 पीसी |
फाइबर ऑप्टिक पीएलसी स्प्लिटर
फाइबर ऑप्टिक स्प्लिटर एक ऑप्टिकल निष्क्रिय उपकरण है जिसका उपयोग ऑप्टिकल संकेतों के विभाजन और संयोजन को महसूस करने के लिए किया जाता है।फाइबर स्प्लिटर प्रकाश ऊर्जा को वितरित करता है जो एक फाइबर में दो या दो से अधिक फाइबर में एक सेट अनुपात में प्रेषित होता है, या एक ही फाइबर में कई फाइबर में प्रसारित प्रकाश ऊर्जा को जोड़ती है।
पीएलसी स्प्लिटर ऑप्टिकल सेमीकंडक्टर तकनीक पर आधारित प्लैनर लाइट वेव सर्किट स्प्लिटर है। यह निष्क्रिय ऑप्टिकल नेटवर्क (पीओएन) में सबसे महत्वपूर्ण निष्क्रिय उपकरणों में से एक है,कई इनपुट और कई आउटपुट, आम तौर पर MxN का उपयोग एक स्प्लिटर के M इनपुट और N आउटपुट होने का संकेत देने के लिए किया जाता है। फाइबर ऑप्टिक CATV सिस्टम में उपयोग किए जाने वाले ऑप्टिकल स्प्लिटर आम तौर पर 1×2, 1×3, 1×4, 1×8, 1×9, 1×12, 1×16, 1×24, 1×32 और 1xN आदि होते हैं।पीएलसी स्प्लिटर का उपयोग एक या दो ऑप्टिकल सिग्नल को कई ऑप्टिकल सिग्नल में समान रूप से विभाजित करने के लिए किया जाता है.
विशेषताएं
फाइबर ऑप्टिक स्प्लिटर 1:4 ऑप्टिकल स्पेसिफिकेशन
| स्प्लिट अनुपात | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | ||||
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260-1650nm | ||||||||||||||||
| फाइबर का प्रकार | G657A1 या ग्राहक द्वारा निर्दिष्ट | ||||||||||||||||
| सम्मिलन हानि (डीबी) एस ग्रेड | 4.2 | 7.6 | 10.7 | 14 | 17.2 | 20.8 | 24 | 4.4 | 8 | 11 | 14.6 | 17.8 | 21 | ||||
| सम्मिलन हानि (dB) पी ग्रेड | 4 | 7.4 | 10.5 | 13.8 | 17 | 20.4 | 23.7 | 4.2 | 7.7 | 10.8 | 14.1 | 17.4 | 20.7 | ||||
| हानि एकरूपता (dB) | 0.6 | 0.8 | 0.8 | 1.0 | 2.0 | 2.0 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | ||||
| पीडीएल (dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | 0.5 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||||
| रिटर्न हानि (dB) | 55 | ||||||||||||||||
| निर्देशात्मकता (dB) | 55 | ||||||||||||||||
| तरंग दैर्ध्य पर निर्भर हानि ((dB) | 0.6 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.2 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | ||||
| परिचालन तापमान | -40- +85°C | ||||||||||||||||
नोटः उपरोक्त सभी आंकड़ों में कनेक्टर शामिल नहीं हैं।
यूपीसी कनेक्टर: आईएल 0.2 डीबी जोड़ें, एपीसी कनेक्टरः आईएल 0.3 डीबी जोड़ें
वास्तव में चित्रः

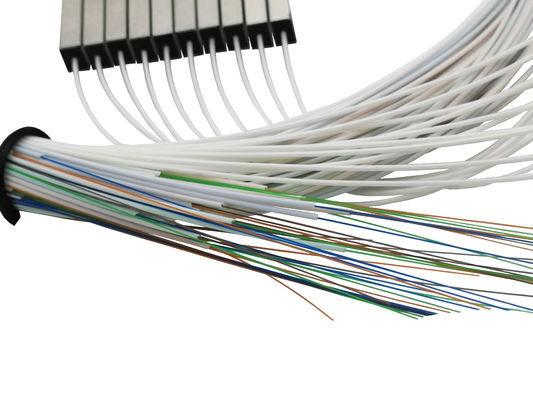

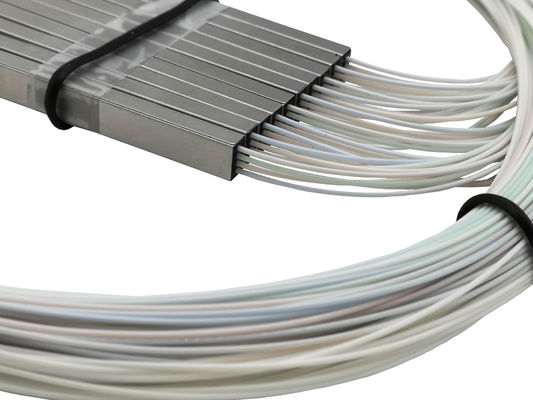

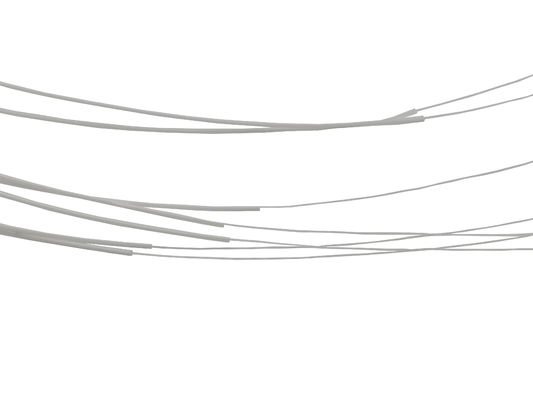

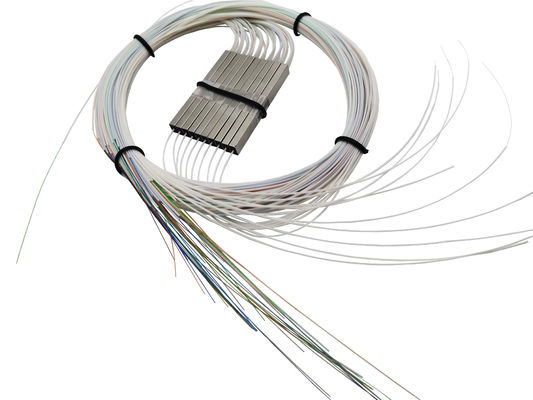

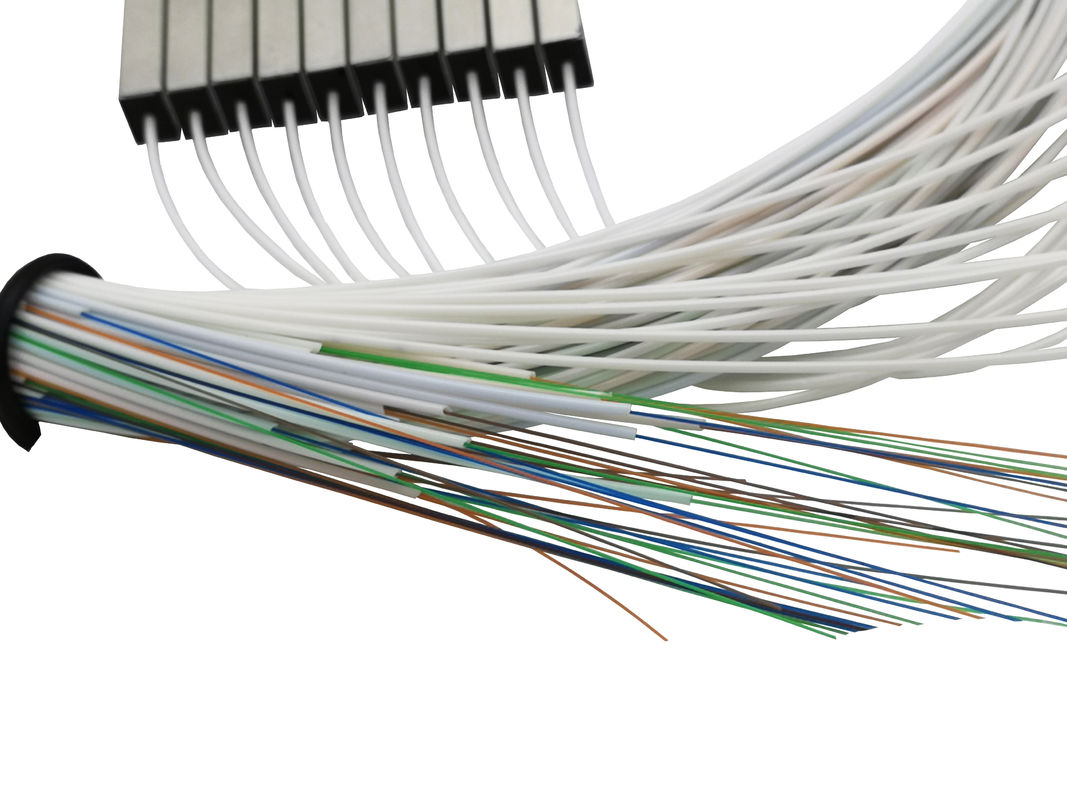

बिना किसी कनेक्टर के
SC APC कनेक्टर के साथ
विडियो
|
|
| एमओक्यू: | 100 पीसीएस |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी/बॉक्स, 80 पीसी/कार्टन बॉक्स |
| Delivery period: | भुगतान के 5-8 दिन बाद |
| भुगतान विधि: | वेस्टर्न यूनियन, टी / टी, मनीग्राम |
| आपूर्ति क्षमता: | प्रति माह 10,000 पीसी |
फाइबर ऑप्टिक पीएलसी स्प्लिटर
फाइबर ऑप्टिक स्प्लिटर एक ऑप्टिकल निष्क्रिय उपकरण है जिसका उपयोग ऑप्टिकल संकेतों के विभाजन और संयोजन को महसूस करने के लिए किया जाता है।फाइबर स्प्लिटर प्रकाश ऊर्जा को वितरित करता है जो एक फाइबर में दो या दो से अधिक फाइबर में एक सेट अनुपात में प्रेषित होता है, या एक ही फाइबर में कई फाइबर में प्रसारित प्रकाश ऊर्जा को जोड़ती है।
पीएलसी स्प्लिटर ऑप्टिकल सेमीकंडक्टर तकनीक पर आधारित प्लैनर लाइट वेव सर्किट स्प्लिटर है। यह निष्क्रिय ऑप्टिकल नेटवर्क (पीओएन) में सबसे महत्वपूर्ण निष्क्रिय उपकरणों में से एक है,कई इनपुट और कई आउटपुट, आम तौर पर MxN का उपयोग एक स्प्लिटर के M इनपुट और N आउटपुट होने का संकेत देने के लिए किया जाता है। फाइबर ऑप्टिक CATV सिस्टम में उपयोग किए जाने वाले ऑप्टिकल स्प्लिटर आम तौर पर 1×2, 1×3, 1×4, 1×8, 1×9, 1×12, 1×16, 1×24, 1×32 और 1xN आदि होते हैं।पीएलसी स्प्लिटर का उपयोग एक या दो ऑप्टिकल सिग्नल को कई ऑप्टिकल सिग्नल में समान रूप से विभाजित करने के लिए किया जाता है.
विशेषताएं
फाइबर ऑप्टिक स्प्लिटर 1:4 ऑप्टिकल स्पेसिफिकेशन
| स्प्लिट अनुपात | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | ||||
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260-1650nm | ||||||||||||||||
| फाइबर का प्रकार | G657A1 या ग्राहक द्वारा निर्दिष्ट | ||||||||||||||||
| सम्मिलन हानि (डीबी) एस ग्रेड | 4.2 | 7.6 | 10.7 | 14 | 17.2 | 20.8 | 24 | 4.4 | 8 | 11 | 14.6 | 17.8 | 21 | ||||
| सम्मिलन हानि (dB) पी ग्रेड | 4 | 7.4 | 10.5 | 13.8 | 17 | 20.4 | 23.7 | 4.2 | 7.7 | 10.8 | 14.1 | 17.4 | 20.7 | ||||
| हानि एकरूपता (dB) | 0.6 | 0.8 | 0.8 | 1.0 | 2.0 | 2.0 | 2.0 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | ||||
| पीडीएल (dB) | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | 0.5 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||||
| रिटर्न हानि (dB) | 55 | ||||||||||||||||
| निर्देशात्मकता (dB) | 55 | ||||||||||||||||
| तरंग दैर्ध्य पर निर्भर हानि ((dB) | 0.6 | 0.8 | 0.8 | 1.0 | 1.5 | 2.0 | 0.2 | 0.8 | 1.0 | 1.2 | 1.5 | 1.8 | 2.0 | ||||
| परिचालन तापमान | -40- +85°C | ||||||||||||||||
नोटः उपरोक्त सभी आंकड़ों में कनेक्टर शामिल नहीं हैं।
यूपीसी कनेक्टर: आईएल 0.2 डीबी जोड़ें, एपीसी कनेक्टरः आईएल 0.3 डीबी जोड़ें
वास्तव में चित्रः
बिना किसी कनेक्टर के
SC APC कनेक्टर के साथ
