| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | एमपीओ कैसेट एमपीओ से एलसी |
| एमओक्यू: | 100 पीसीएस |
| कीमत: | 0.2USD-100USD |
| प्रसव का समय: | भुगतान के 7 दिन बाद |
| भुगतान की शर्तें: | वेस्टर्न यूनियन,टी/टी |

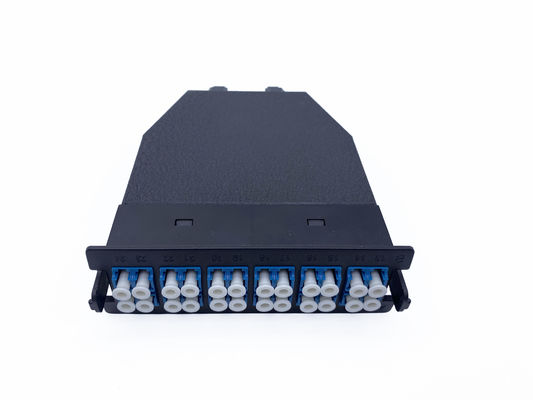

एमपीओ मॉड्यूल कैसेट मुख्य रूप से पूर्व-संयोजित टर्मिनल अंत के 12 या 24 फाइबर एमपीओ कनेक्टर को सिंप्लेक्स या डुप्लेक्स मानक कनेक्टर में विभाजित करने के लिए उपयोग किए जाते हैं।सिम्पलेक्स या डुप्लेक्स पैच कॉर्ड का उपयोग करके, मॉड्यूल के आउटपुट को सीधे उपकरण, फ्रेम या ग्राहक के अंत से जोड़ा जा सकता है।
एमपीओ कनेक्टर विनिर्देश
| सम्मिलन हानि (dB) | एसएम मानक | एसएम एलीट | एमएम मानक | एमएम एलीट | ||
| रिटर्न हानि (dB) | ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | ||
| स्थायित्व (dB) | ≥60 | ≥60 | ||||
| तन्य शक्ति (kgf) | 10 | |||||
| कार्य तापमान (°C) | -20~+70 | |||||
| माप तरंग दैर्ध्य (nm) | 1310 | 850 | ||||
| ज्यामितीय मापदंड | ||||||
| पद | एक्स-अक्ष | वाई-अक्ष | ||||
| मिन | अधिकतम | मिन | अधिकतम | |||
| वक्रता का त्रिज्या (मिमी) | 500 | - | 50 | - | ||
| चमकाने का कोण | 0-0.2 | 0+02 | 8-0.2 | 8+02 | ||
| पद | मिन | अधिकतम | ||||
| फाइबर ऊंचाई (nm) | 1000 | 3000 | ||||
| अधिकतम फाइबर ऊंचाई त्रुटि (nm) | 600 | |||||
| आसन्न फाइबर ऊंचाई त्रुटि (nm) | -300 | +300 | ||||
| औसत फाइबर ऊंचाई त्रुटि ((nm) | -300 | +300 | ||||
| मध्य गुहा (nm) | 300 |
|||||
12 एमपीओ कैसेट विशेषताएं
एमपीओ एलसी कैसेट आवेदन
एमपीओ कैसेट आयाम:

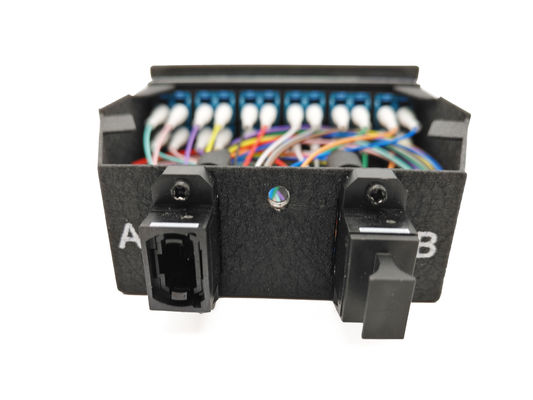

अधिकतम क्षमता 24 कोर, 2 पीसी एमपीओ 12 कोर एडाप्टर और 12 पीसी एलसी डुप्लेक्स एडाप्टर, कनेक्टर एसएम,ओएम3,ओएम4,ओएम5 फाइबर हो सकता है

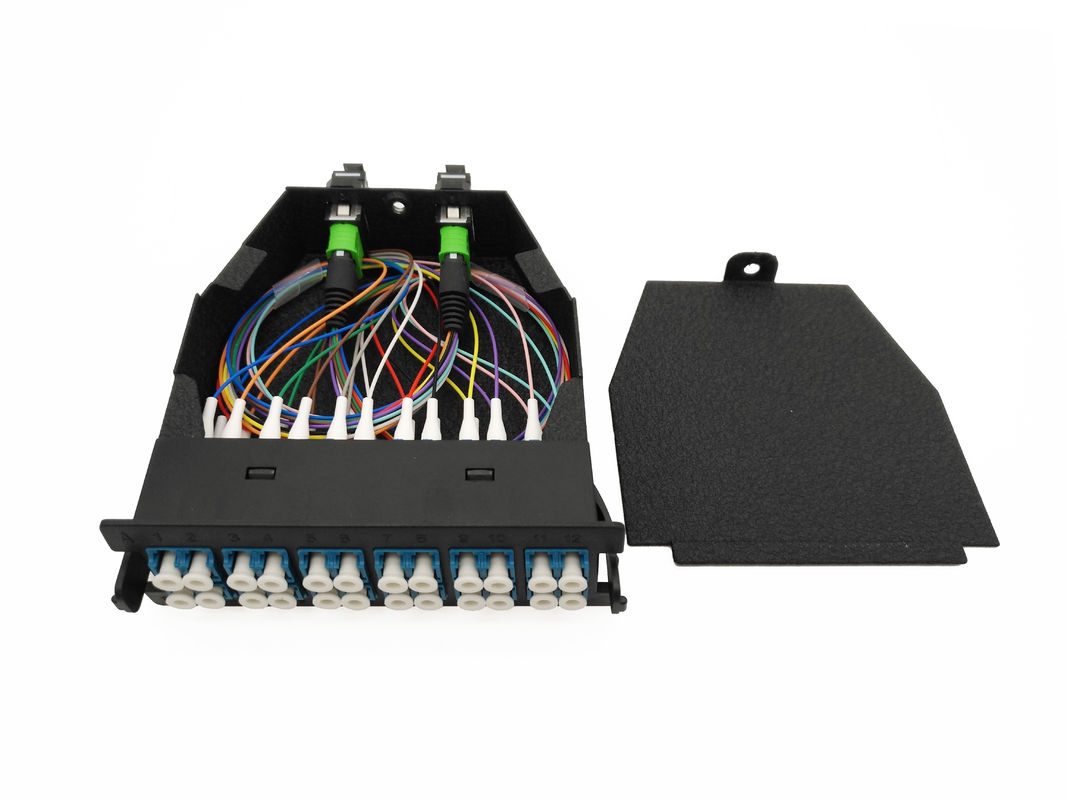

MPO एडाप्टर, MPO से LC हार्नेस पैच केबल 12 फाइबर और LC डुप्लेक्स एडाप्टर के साथ पूरी तरह से लोड
कैसे कैसेट को पैच पैनल में डालना है?
दोनों तरफ दबाएं, और पैच पैनल में डालें। अधिकतम क्षमता 96 फाइबर 4pcs mpo कैसेट मॉड्यूल।
अधिक यथार्थवादी चित्र

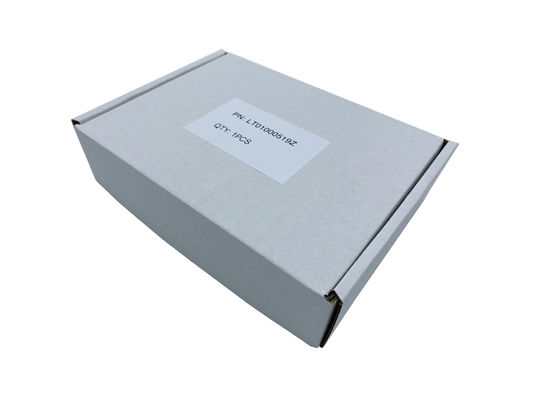

पैकिंग और शिपिंग
विडियो
विडियो
विडियो
विडियो
विडियो
विडियो
विडियो
|
