| ब्रांड नाम: | Yingda |
| मॉडल संख्या: | 4ch CWDM 1x4 |
| एमओक्यू: | 100 पीसी |
| कीमत: | 1.1USD-4.58USD |
| प्रसव का समय: | 7 दिन |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |

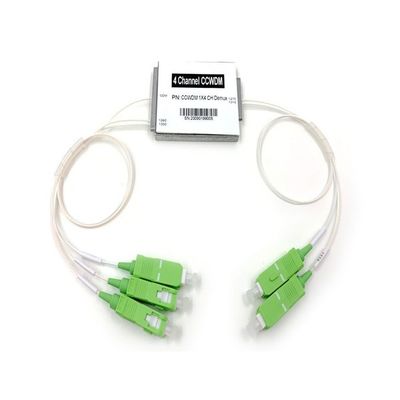

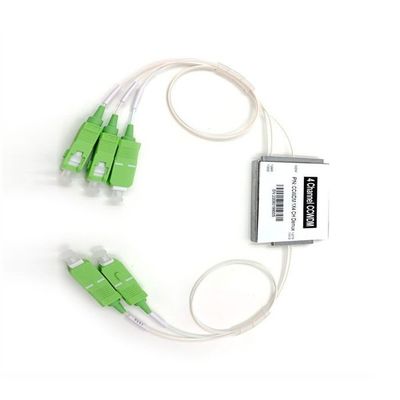

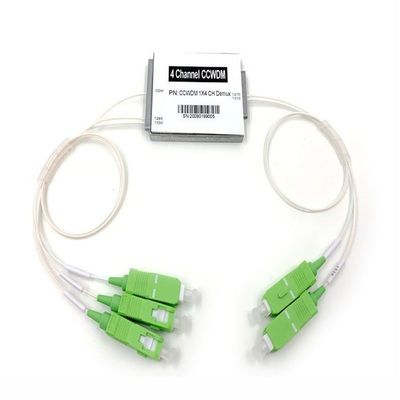

मिनी कॉम्पैक्ट डब्ल्यूडीएम (सीसीडब्ल्यूडीएम) 4CH वेवलेंथ डिवीजन मल्टीप्लेक्सर को मल्टी-वेवलेंथ सीडब्ल्यूडीएम नेटवर्क के लिए डिज़ाइन किया गया है। यह पतली फिल्म फिल्टर (टीएफएफ) प्रौद्योगिकी और मुक्त अंतरिक्ष प्रौद्योगिकी मंच पर आधारित है।यह 4 चैनलों पर काम करता है 20nm चैनल अंतर आईटीयू ग्रिड सीडब्ल्यूडीएम तरंग दैर्ध्य 1270nm से 1610nm तकयह सस्ते, अनकूल्ड लेजर के साथ काम करने के लिए आदर्श है।
4 कम फैलाव चैनलों तक के साथ, यह 40G/100G, CATV, और मेट्रो या एक्सेस नेटवर्क के लिए एक उच्च क्षमता, कम लागत वाला उत्पाद है।
यिंगडा पोर्ट कॉन्फ़िगरेशन (1310 एनएम और अपग्रेड पोर्ट), ऑपरेटिंग वेवलेंथ, फाइबर प्रकार, फाइबर लंबाई,इनपुट कनेक्टर, और आउटपुट कनेक्टर.
विशेषताएं
कम सम्मिलन हानि
उच्च अलगाव
उच्च स्थिरता और विश्वसनीयता
आवेदन
ब्रॉडबैंड प्रणाली
ऑप्टिकल ऐड/ड्रॉप मल्टीप्लेक्सिंग
मेट्रो/एक्सेस कम्युनिकेशन नेटवर्क
फाइबर ऑप्टिक उपकरण
विनिर्देश
|
पैरामीटर |
इकाई |
परीक्षण मूल्य |
||||
|
सम्मिलन हानि (23°C) |
डीबी |
1490 |
1510 |
1530 |
1550 |
|
|
ध्रुवीकरण पर निर्भर हानि |
डीबी |
0.08 |
0.06 |
0.08 |
0.06 |
|
|
अलगाव |
आसन्न |
डीबी |
≥30 |
|||
|
|
गैर-समीपस्थ |
डीबी |
≥40 |
|||
|
चैनल लहर |
डीबी |
≤0.5 |
||||
|
निर्देश |
डीबी |
≥50 |
||||
|
रिटर्न हानि |
डीबी |
≥45 |
||||
|
परिचालन तापमान |
°C |
-10 ~ +70 |
||||
|
भंडारण तापमान |
°C |
-40 ~ +85 |
||||
|
शक्ति वितरण |
mW |
300 |
||||
|
कनेक्टर |
- |
एफसी/एपीसी |
||||
|
फाइबर का प्रकार |
- |
G657A2 900um ढीली ट्यूब के साथ |
||||
|
फिबे की लंबाई |
एम |
0.5 |
||||
प्रदर्शन विनिर्देश
|
पैरामीटर |
मूल्य |
इकाई |
|
|
परिचालन तरंग दैर्ध्य |
1260-1620 |
एनएम |
|
|
नहर |
1490, 1510, 1530, 1550 |
एनएम |
|
|
चैनल अंतर |
20 |
एनएम |
|
|
चैनल पासबैंड(@ -0.5dBबैंडविड्थ) |
±65 |
एनएम |
|
|
सम्मिलन हानि |
≤1.7 |
डीबी |
|
|
अलगाव |
आसन्न |
≥30 |
डीबी |
|
गैर-समीपस्थ |
≥40 |
डीबी |
|
|
सम्मिलन हानि तापमान संवेदनशीलता |
≤0.5 |
डीबी |
|
|
तरंगदैर्ध्य तापमान परिवर्तन |
≤0.002 |
nm/°C |
|
|
ध्रुवीकरण पर निर्भर हानि |
≤0.2 |
डीबी |
|
|
ध्रुवीकरण मोड फैलाव |
≤0.2 |
पीएस |
|
|
रिपल |
≤0.5 |
डीबी |
|
|
निर्देश |
≥50 |
डीबी |
|
|
रिटर्न हानि |
≥45 |
डीबी |
|
|
अधिकतम शक्ति वितरण |
300 |
mW |
|
परिचालन तापमान |
-40 ~ +85 |
°C |
|
भंडारण तापमान |
-40 ~ +85 |
°C |
|
फाइबर का प्रकार |
900um ढीली ट्यूब सफेद, G657A1 |
|
|
फाइबर की लंबाई |
0.15 + 0.02 |
m |
|
कनेक्टर |
एफसी/यूपीसी |
|
|
पैकेज का आकार |
21 गुना 12.9 गुना 6.4 |
मिमी |
नोटः
यह संकेतक केवल बिना कनेक्टर के उत्पाद के अनुरूप है। संकेतक बिना किसी सूचना के बदल सकता है.
यिंगडा उत्पादन लाइनः
