| एमओक्यू: | 100 पीसी |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी/बॉक्स, 10 पीसी/मास्टर बॉक्स |
| Delivery period: | 7 दिन |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति क्षमता: | प्रति माह 20000 पीसी |
CWDM Mux/Demux मॉड्यूल पतली फिल्म फिल्टर तकनीक पर आधारित हैं। CWDM तकनीक मौजूदा फाइबर इन्फ्रास्ट्रक्चर की क्षमता बढ़ाने की सुविधा प्रदान करती है, जिससे एक ही फाइबर केबलिंग पर कई चैनल (तरंग दैर्ध्य) सक्षम होते हैं। प्रत्येक चैनल एक-दूसरे से स्वतंत्र रूप से डेटा ले जाता है, जिससे नेटवर्क डिज़ाइनर विभिन्न ग्राहकों या अनुप्रयोगों के लिए विभिन्न डेटा दरों और प्रोटोकॉल का परिवहन कर सकते हैं।
CWDM फाइबर की कमी और व्यवसाय के पारदर्शी संचरण को हल कर सकता है, और नेटवर्क निर्माण की लागत को कम कर सकता है। कम लागत, कम बिजली की खपत और छोटे कॉम्पैक्ट के साथ, इसका उपयोग मेट्रो एकत्रीकरण और एक्सेस लेयर में कम समय में ट्रांसमिशन करने के लिए व्यापक रूप से किया जाता है।

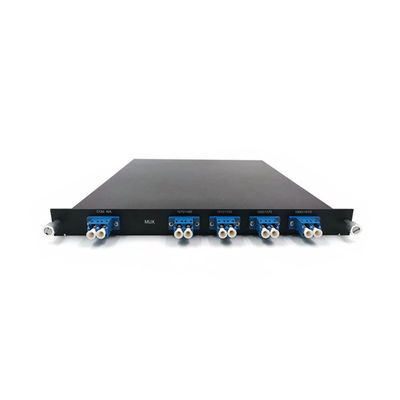

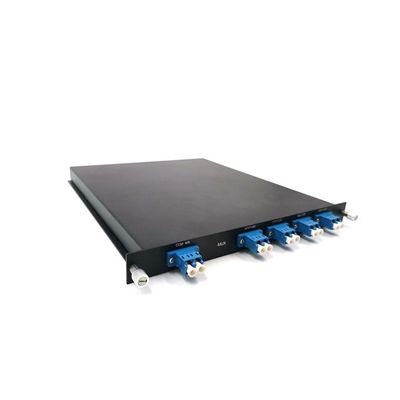

हमारे CWDM Mux/Demux उत्पाद एक ही फाइबर पर 16-चैनल या यहां तक कि 18-चैनल मल्टीप्लेक्सिंग प्रदान करते हैं। मानक CWDM Mux/Demux पैकेज प्रकार में शामिल हैं: ABS बॉक्स पैकेज, LGX पैकेज और 19” 1U रैक-माउंट।
Mux CWDM मॉड्यूलविशेषताएँ
कम प्रविष्टिlossऔर कम PDL
उच्चचैनलअलगाव
अच्छी चैनल-से-चैनल एकरूपता
उच्च विश्वसनीयता और स्थिरता
Telcordiaअनुपालक
RoHS अनुपालक
WDM मॉड्यूलअनुप्रयोग
ü ब्रॉडबैंड नेटवर्क
ü PON नेटवर्क
ü CATVसिस्टम
ü CWDM सिस्टम
CWDM Mux Demux मॉड्यूलविशिष्टता
|
पैरामीटर |
इकाई |
4CH |
8CH |
12CH |
18CH |
|
|
ऑपरेटिंग तरंग दैर्ध्य |
एनएम |
1260~1620 |
||||
|
चैनल स्पेस |
एनएम |
20 |
||||
|
सेंटर तरंग दैर्ध्य |
एनएम |
ITU,ITU+1 |
||||
|
सेंटर तरंग दैर्ध्य y सटीकता |
एनएम |
±0.8 |
||||
|
पास बैंड @-0.5dB |
एनएम |
±6.5 |
||||
|
पोर्ट इंसर्शन लॉस |
डीबी |
≤1.3 |
≤2.6 |
≤3.6 |
≤3.8 |
|
|
लिंक नुकसान |
डीबी |
≤2.1 |
≤3.3 |
≤4.1 |
≤4.3 |
|
|
अलगाव |
आसन्न |
डीबी |
≥30 |
|||
|
गैर-आसन्न |
डीबी |
≥40 |
||||
|
रिपल |
डीबी |
≤0.5 |
||||
|
ध्रुवीकरण निर्भर नुकसान |
डीबी |
≤0.2 |
||||
|
वापसी नुकसान |
डीबी |
≥40 |
||||
|
दिशात्मकता |
डीबी |
≥50 |
||||
|
पावर |
मेगावाट |
≤300 |
||||
|
फाइबर प्रकार |
/ |
G657.A1(0.9mm ट्यूब, 2.0mm ट्यूब) |
||||
|
फाइबर लंबाई |
मी |
0.5+/-0.05&Customized |
||||
|
कनेक्टर |
/ |
LC/UPC&Customized |
||||
|
ऑपरेटिंग तापमान |
℃ |
-20~75 |
||||
|
भंडारण तापमान |
℃ |
-40~85 |
||||
|
आवास |
मिमी |
155*129*29,215*190*42,484*250*44 |
||||
ध्यान दें:
सभी विशिष्टताओं में ध्रुवीकरण की सभी स्थितियाँ और निर्दिष्ट सभी ऑपरेटिंग तापमान और सभी तरंग दैर्ध्य रेंज शामिल हैं।
सभी डेटा कनेक्टर्स के बिना हैं, एक जोड़ी कनेक्टर का इंसर्शन लॉस 0.3dB से कम है।
Mux Demux मॉड्यूलसंरचना आरेख नीचे देखेंनीचे देखें)पैकेजिंग और शिपिंग:
यांत्रिक आयाम( नीचे देखें)पैकेजिंग और शिपिंग:
