| एमओक्यू: | 100 |
| कीमत: | 0.2USD-100USD |
| स्टैंडर्ड पैकेजिंग: | कार्टन बॉक्स |
| Delivery period: | 5 से 8 कार्य दिवस |
| भुगतान विधि: | टी/टी, अलीपे, पेपैल |
| आपूर्ति क्षमता: | 1000 पीसीएस / दिन |

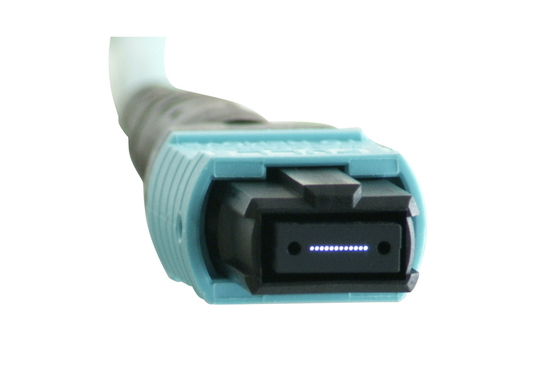

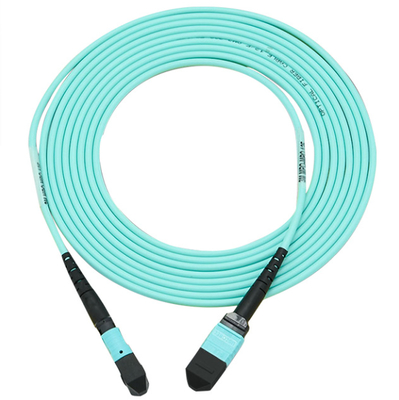

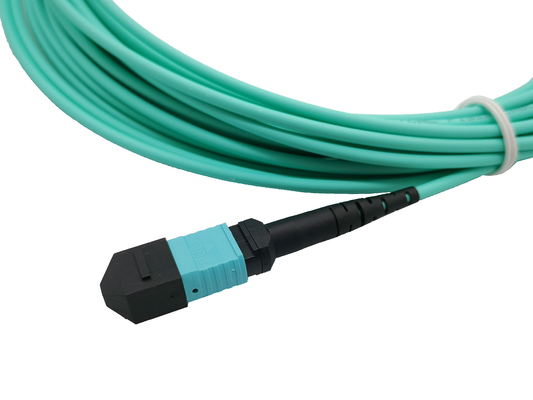

400G MPO केबल MPO से MPO पैच कॉर्ड महिला OM3 16 फाइबर टाइप B 5M
16 फाइबर MPO से MPO पैच केबल तेज़ डेटा सेंटर या फाइबर इन्फ्रास्ट्रक्चर कार्यान्वयन के लिए अच्छा है। इसका उपयोग HAD और EDA के बीच MPO कैसेट या फैन आउट फाइबर पैच केबल के बीच ब्रिजिंग के लिए किया जाता है। उच्च कुशल प्लग एंड प्ले पैच केबल संरचना ने प्रारंभिक स्थापना और दैनिक रखरखाव लागत को उल्लेखनीय रूप से कम कर दिया। यिंगडा MPO ट्रक केबल कम इंसर्शन लॉस, उच्च रिटर्न लॉस के साथ चयनित फाइबर केबल और MPO घटकों को अपनाता है, जो हाई स्पीड डेटा नेटवर्क की आवश्यकता को पूरी तरह से पूरा करता है।
16 फाइबर MTP MPO कनेक्टर विनिर्देश
| ऑप्टिकल पैरामीटर | ||||
| इंसर्शन लॉस (डीबी) | एसएम मानक | एसएम एलीट | एमएम मानक | एमएम एलीट |
| ≤0.7 | ≤0.35 | ≤0.7 | ≤0.35 | |
| रिटर्न लॉस (डीबी) | ≥60 | ≥6020 | ||
| ड्यूरेबिलिटी (डीबी) | ≤0.2 500 बार मिलन | |||
| तन्य शक्ति (kgf) | 10 | |||
| कार्य तापमान (℃) | -20 ~+70 | |||
| मापन तरंग दैर्ध्य (nm) | 1310 | 850 | ||
| ज्यामिति पैरामीटर | ||||
| आइटम | एक्स-अक्ष | वाई-अक्ष | ||
| न्यूनतम | अधिकतम | न्यूनतम | अधिकतम | |
| वक्रता का त्रिज्या (मिमी) | 500 | – | 50 | – |
| पॉलिशिंग कोण | 0-0.2 | 0+0.2 | 8-0.2 | 8+0.2 |
| आइटम | न्यूनतम | अधिकतम | ||
| फाइबर ऊंचाई (एनएम) | 1000 | 3000 | ||
| अधिकतम फाइबर ऊंचाई त्रुटि (एनएम) | 600 | |||
| आसन्न फाइबर ऊंचाई त्रुटि (एनएम) | -300 | +300 | ||
| औसत फाइबर ऊंचाई त्रुटि (एनएम) | -300 | +300 | ||
| केंद्रीय अवतल (एनएम) | 300 | |||
16 फाइबर MPO फाइबर पैच केबल मानक:
Ø IEC मानक 61754-7 और JIS C5982 को पूरा करता है
Ø TIA-568-C के अनुसार संरचित केबलिंग
16 फाइबर MPO पैच केबल विशेषताएं
Ø बैकबोन स्थापना
Ø दोनों सिरों पर पिन (पुरुष प्रकार) या बिना पिन (महिला प्रकार) दोनों में से किसी एक का विकल्प
Ø 12/24/36/48/72/96/144 फाइबर में उपलब्ध फाइबर गणना
Ø झुकने की संवेदनशीलता को खत्म करने और जगह बचाने के लिए गोल और मिनी-कोर केबल संरचना
Ø सिंगल मोड G 652 D और G 657, मल्टीमोड OM2, OM3, OM4 फाइबर में उपलब्ध
Ø विभिन्न स्थापना वातावरण के लिए उपयुक्त वैकल्पिक पुलिंग आई डिज़ाइनटी
समानांतर प्रकाशिकी
– ऑप्टिकल इंटरनेटवर्किंग फोरम (OIF) अनुपालक
– इन्फिनिबैंड अनुपालक
इन्फिनिबैंड
– 10G फाइबर चैनल अनुपालक
– 40G,100G, 400G, 800G
– QSFP
16F MPO ट्रक केबल अनुप्रयोग:
Ø ऑप्टिकल स्विचिंग इंटर-फ्रेम कनेक्शन
Ø उच्च फाइबर घनत्व कार्ड एज एक्सेस
Ø एरे ट्रंक केबल
Ø डेटा सेंटर केबलिंग
MPO MTP ट्रक केबल ध्रुवता 3 प्रकार
ट्रक केबल संरचना:

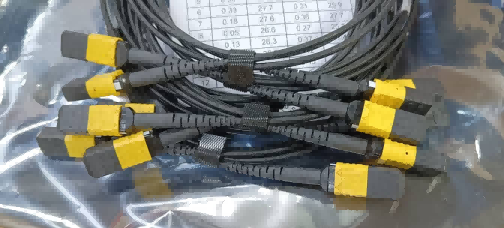

यिंगडा का MPO पैच कॉर्ड कार्यशाला
यिंगडा MPO केबल उत्पादन दल ग्राहकों के लिए गुणवत्ता को सख्ती से नियंत्रित करने के लिए कई परीक्षण अपनाते हैं। 100% एंड-फेस निरीक्षण और ध्रुवता परीक्षण।
विडियो
विडियो
विडियो
|
|
