| एमओक्यू: | 100 पीसी |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी/बॉक्स, 80 पीसी/कार्टन बॉक्स |
| Delivery period: | भुगतान के 5-8 दिन बाद |
| भुगतान विधि: | वेस्टर्न यूनियन, टी/टी, मनीग्राम |
| आपूर्ति क्षमता: | प्रति माह 10,000 पीसी |
फैक्टरी मूल्य FTTH असंतुलित 1*5 मिनी टाइप PLC स्प्लिटर SC कनेक्टर ऑप्टिकल नेटवर्क सिस्टम के लिए फाइबर ऑप्टिक टेलीकॉम पावर
1X5 फाइबर ऑप्टिका PLC स्प्लिटर के त्वरित विवरण
*20/80, 33/67, 50/50, 75/25, या 95/5 स्प्लिट अनुपात उपलब्ध
*कम इंसर्शन लॉस और कम ध्रुवीकरण निर्भर लॉस
*पूरी तरह से निष्क्रिय ऑप्टिकल ब्रांचिंग डिवाइस
*कॉम्पैक्ट हाउसिंग रैक, वॉल-माउंटेड बॉक्स, ऑप्टिकल डिस्ट्रीब्यूशन बॉक्स आदि में फिट बैठता है।
*1260~1650nm ब्रॉड ऑपरेटिंग वेवलेंथ
*G.657A1 बेंड इंसेंसिटिव फाइबर कम बेंडिंग लॉस के लिए
*आमतौर पर PON, डेटाकॉम, LAN, CATV, LCP, FTTx और अधिक एप्लिकेशन में पाया जाता है
ऑप्टिकल स्प्लिटर FTTH नेटवर्क में सबसे महत्वपूर्ण घटक में से एक है। पारंपरिक 1xN/2XN श्रृंखला स्प्लिटर के अलावा, नेटवर्क परिवर्तन के लिए उपयोगकर्ता की आवश्यकताओं के अनुसार, 1x3 1x6 1x5 1x9 1x12 1x24 सिंगल मोड और मल्टी मोड स्प्लिटर्स की मांग बढ़ रही है, और वे विशेष प्रकाश विभाजन अनुपात के लिए बाजार की मांग को बेहतर ढंग से पूरा कर सकते हैं। इस 1x9 स्प्लिटर का पूर्ववर्ती FBT 1X2 फ्यूज्ड असंतुलित स्प्लिटर (कप्लर) और 1x8 PLC संतुलित स्प्लिटर है। इसके विपरीत, 1x9 स्प्लिटर चिप का बड़े पैमाने पर प्रसार संबंधित नेटवर्क वायरिंग की लागत को बहुत कम कर देता है, लेकिन फ्यूजन कप्लर की तुलना में बेहतर दीर्घकालिक ऑप्टिकल प्रदर्शन सुनिश्चित करता है।
फाइबर ऑप्टिक स्प्लिटर विशेषताएँ
• कम इंसर्शन लॉस और उच्च रिटर्न लॉस
• PDL स्वचालित स्क्रीनिंग सिस्टम (अल्ट्रा लो PDL उपलब्ध है)
• उच्च विश्वसनीयता और स्थिरता
• कनेक्टर ग्रेड B तक हो सकता है
• Daisi और Sumix द्वारा 100% 3D परीक्षण किया गया
• उच्च-निम्न तापमान चक्र परीक्षण
• डिलीवरी से पहले 100% परीक्षण
• FTTH केबलिंग समाधान डिजाइन किया जा सकता है
1x5 स्प्लिटरविशिष्टता
|
विभाजन अनुपात (%) |
75/25 |
67/33 |
50/50 |
5/95 |
85/15 |
80/20 |
60/40 |
40/60 |
||
|
ऑपरेटिंग वेवलेंथ (एनएम) |
1260-1650 |
|||||||||
|
फाइबर प्रकार |
G657A या अनुकूलित |
|
|
|
|
|||||
|
IL अधिकतम (डीबी) |
चैनल 1 |
1.9 |
2.5 |
3.9 |
16.3 |
1.7 |
1.8 |
2.8 |
4.6 |
|
|
|
चैनल 2-5 |
14.8 |
13.1 |
10.5 |
7.5 |
16.5 |
15.1 |
12.0 |
9.8 |
|
|
IL uni(dB) |
चैनल 2-5 |
0.9 |
0.9 |
0.9 |
0.9 |
1.8 |
1.8 |
1.8 |
1.8 |
|
|
रिटर्न लॉस (डीबी) |
≥55 |
|||||||||
|
डायरेक्टिविटी (डीबी) |
≥55 |
|||||||||
|
PDL (अधिकतम) |
0.2 |
0.3 |
||||||||
|
एकरूपता (अधिकतम) |
0.8 |
|||||||||
|
वेवलेंथ निर्भर लॉस (डीबी) |
≤0.3 |
|||||||||
|
TDL (अधिकतम) |
0.5 |
|||||||||
|
ऑपरेटिंग तापमान |
-40 ~+85 |
|||||||||
|
भंडारण तापमान |
-40 ~+85 |
|||||||||
|
आयाम (मिमी) / LXWXH |
बेयर फाइबर |
60x7x4 |
||||||||
|
900um |
60x7x4 |
|||||||||
|
ABS बॉक्स |
120x80x18 |
|||||||||
नोट:
1. कनेक्टर्स के बिना निर्दिष्ट
2. कनेक्टर्स सहित अतिरिक्त 0.2dB लॉस जोड़ें
असंतुलित ऑप्टिकल स्प्लिटर दर विस्तृत जानकारी:
1x9 असंतुलित स्प्लिटर 1x4 स्प्लिटर के समान स्टील ट्यूब 60*7*4mm का उपयोग करता है, इनपुट 1, आउटपुट 5= 2*2+1pcs फाइबर सरणी।
फाइबर का रंग रंगीन या सफेद होता है, लूज ट्यूब 900um को अनुकूलित किया जा सकता है, जैसे नीला, नारंगी, हरा, भूरा, ग्रे, आदि, जिसे अलग करने के लिए नंबर मार्क के साथ।
विभाजन राशन को अलग करने के लिए, नीले रंग जैसे अलग-अलग रंग का उपयोग करें, यह विशेष चिप 1x5 सुनिश्चित करता है कि असंतुलित विभाजन अनुपात समान प्रकार का नहीं है, जो विशेष आवश्यकताओं और लचीले ऑप्टिकल अनुप्रयोग को पूरा कर सकता है, और इसका व्यापक रूप से 5G FTTR नेटवर्क में उपयोग किया जाता है;
ऑप्टिकल स्प्लिटर का आउटपुट 70/30 80/20 60/40 या 85/15% 4 प्रकार में विभाजित हो सकता है;

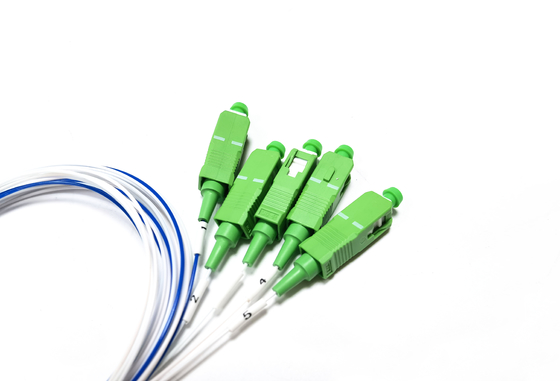

सभी प्रकार के ऑप्टिकल कनेक्टर का उपयोग किया जा सकता है, जैसे SC FC LC ST; पॉलिश विधि: UPC, APC；
इनपुट आउटपुट पिगटेल लंबाई: 0.5 मीटर, 1 मीटर, 1.5 मीटर, आदि
GPON स्प्लिटर एप्लिकेशन

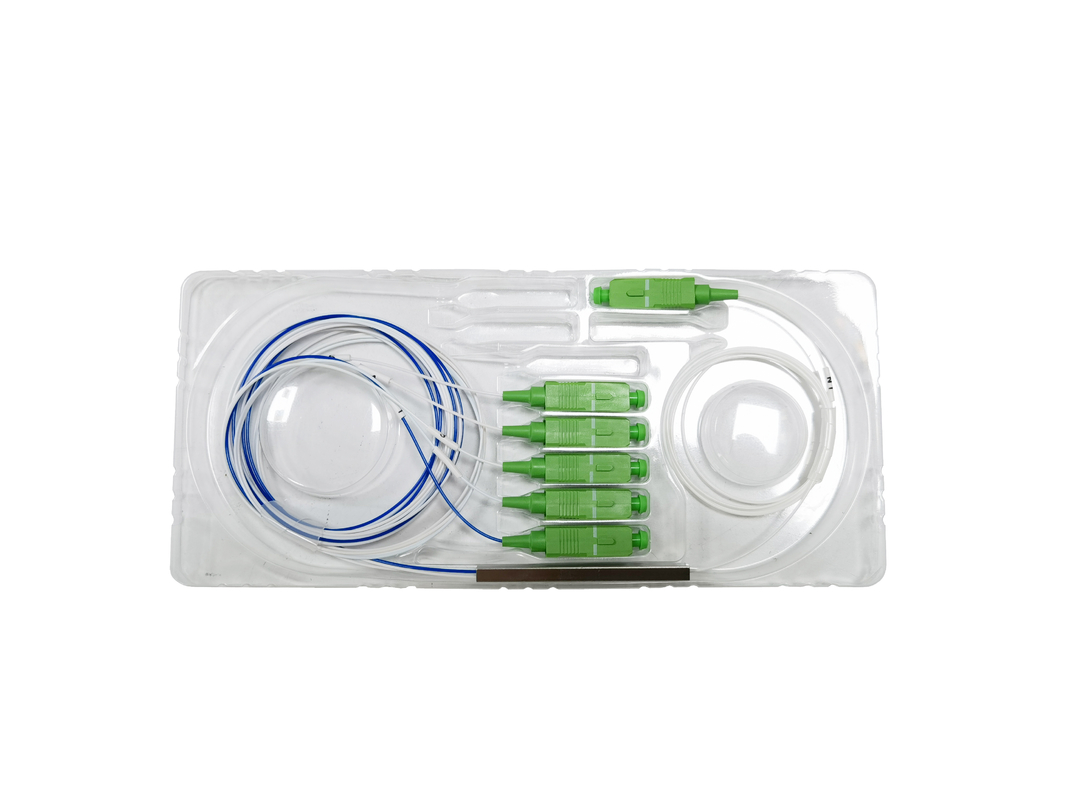

यदि केवल 1:5 ऑप्टिकल स्प्लिटर ब्लॉकलेस प्रकार खरीदते हैं, तो टेस्ट रिपोर्ट के साथ ब्लिस्टर बॉक्स में पैक किया जाएगा। ट्यूब, कनेक्टर या केबल को अच्छी सुरक्षा के साथ ब्लिस्टर बॉक्स में जगह पर तय किया जाएगा।
डिलीवरी से पहले फ़ैक्टरी में कनेक्टर्स के साथ प्री-टर्मिनेटेड और ऑप्टिकल नैप बॉक्स या डिस्ट्रीब्यूशन बॉक्स में असेंबली स्वीकार्य है।
टर्मिनेशन फाइबर बॉक्स के साथ अक्सर काम करें
विडियो
|
|
