| ब्रांड नाम: | YINGDA |

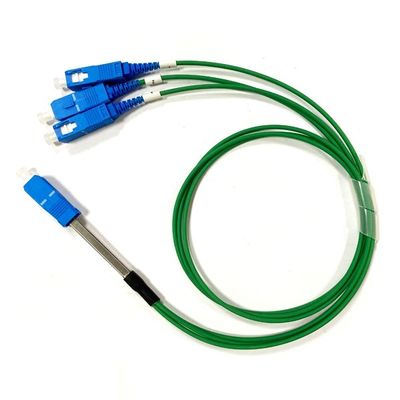

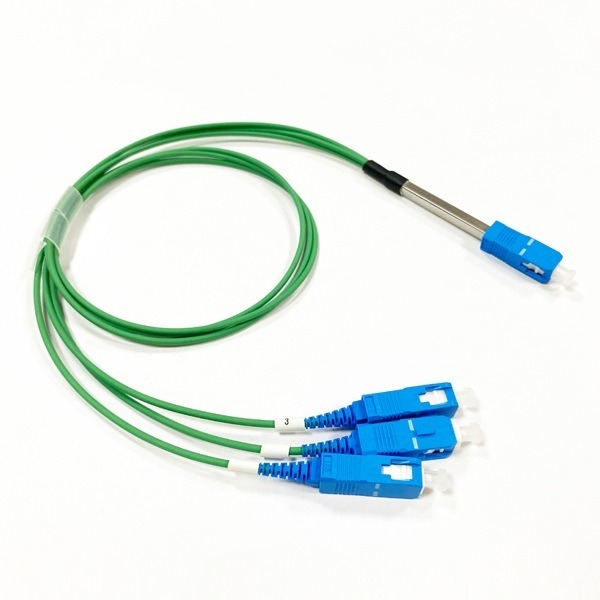

| मॉडल संख्या: | 1:3 एफबीटी स्प्लिटर |
| एमओक्यू: | 100 पीसी |
| कीमत: | 1.1USD-4.58USD |
| प्रसव का समय: | भुगतान के 5-8 दिन बाद |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी/टी, मनीग्राम |
1X9 फाइबर ऑप्टिक पीएलसी स्प्लिटर का त्वरित विवरण
ऑप्टिकल स्प्लिटर FTTH नेटवर्क के सबसे महत्वपूर्ण घटकों में से एक है।1x3 1x6 1x5 1x9 1x12 1x24 सिंगल मोड और मल्टी मोड स्प्लिटर्स की मांग बढ़ रही हैइस 1x9 स्प्लिटर के पूर्ववर्ती FBT 1X2 फ्यूज्ड असंतुलित स्प्लिटर (कपलर) और 1x8 पीएलसी संतुलित स्प्लिटर हैं।इसके विपरीत, 1x9 स्प्लिटर चिप का बड़े पैमाने पर प्रचार संबंधित नेटवर्क वायरिंग की लागत को काफी कम करता है, लेकिन संलयन युग्मन की तुलना में बेहतर दीर्घकालिक ऑप्टिकल प्रदर्शन सुनिश्चित करता है।
फाइबर ऑप्टिक स्प्लिटर विशेषताएं
• कम सम्मिलन हानि और उच्च वापसी हानि
• पीडीएल स्वचालित स्क्रीनिंग प्रणाली ((अति कम पीडीएल उपलब्ध है)
• उच्च विश्वसनीयता और स्थिरता
• कनेक्टर ग्रेड बी तक हो सकता है
• 100% 3 डी परीक्षण डेज़ी और सुमिक्स द्वारा किया गया
• उच्च-निम्न तापमान चक्र परीक्षण
• प्रसव से पहले 100% परीक्षण
• FTTH केबलिंग समाधान डिजाइन किया जा सकता है
1x9 स्प्लिटरविनिर्देश
| स्प्लिट अनुपात (%) | 85/15 | 80/20 | 70/30 | 60/40 | |
| ऑपरेटिंग तरंग दैर्ध्य (nm) | 1260-1650 | ||||
| फाइबर का प्रकार | G657A या अनुकूलित | ||||
| आईएल मैक्स ((डीबी) | चैनल 1 | 1.6 | 1.8 | 2.1 | 2.7 |
| चैनल 2-9 | 21.0 | 18.6 | 16.5 | 15.1 | |
| IL यूनि ((dB) | चैनल 2-9 | 1.8 | 1.8 | 1.8 | 1.8 |
| रिटर्न हानि (dB) | ≥ 55 | ||||
| निर्देशात्मकता (dB) | ≥ 55 | ||||
| पीडीएल (अधिकतम) | 0.3 | 0.3 | 0.3 | 0.3 | |
| एकरूपता (अधिकतम) | 0.8 | 0.8 | 0.8 | 0.8 | |
| तरंगदैर्ध्य पर निर्भर हानि (dB) | ≤0.3 | ||||
| टीडीएल (अधिकतम) | 0.5 | ||||
| परिचालन तापमान | -40 ~ +85 | ||||
| भंडारण तापमान | -40 ~ +85 | ||||
| आयाम (मिमी) / LXWXH | नंगे फाइबर | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 |
| 900um | 60x7x4 | 60x7x4 | 60x7x4 | 60x7x4 | |
| एबीएस बॉक्स | 120x80x18 | 120x80x18 | 120x80x18 | 120x80x18 | |
नोटः
1. बिना कनेक्टर के निर्दिष्ट
2. कनेक्टर्स सहित एक अतिरिक्त 0.2dB हानि जोड़ें
असंतुलित ऑप्टिकल स्प्लिटर दर विस्तृत जानकारी:
1x9 असंतुलित स्प्लिटर 1x8 स्प्लिटर के समान स्टील ट्यूब 60*7*4 मिमी का उपयोग करता है, इनपुट 1, आउटपुट 9= 4*2+1pcs फाइबर सरणी।
फाइबर का रंग रंगीन है, ढीला ट्यूब 900um अनुकूलित किया जा सकता है, जैसे नीला, नारंगी, हरा, भूरा, ग्रे, सफेद, लाल, काला, आदि, अंतर करने के लिए संख्या के निशान के साथ।
विभाजन अनुपात को अलग करने के लिए, चिह्नित करने के लिए नीले रंग जैसे विभिन्न रंगों का उपयोग करें, यह विशेष चिप 1x9 असंतुलित विभाजन अनुपात सुनिश्चित नहीं बराबर प्रकार,जो विशेष आवश्यकताओं और लचीले ऑप्टिकल आवेदन को पूरा कर सकते हैं, और 5जी एफटीटीआर नेटवर्क में व्यापक रूप से उपयोग किया जाता है;
ऑप्टिकल स्प्लिटर का आउटपुट 70/30 80/20 60/40 या 85/15% 4 प्रकारों में विभाजित किया जा सकता है;
सभी प्रकार के ऑप्टिकल कनेक्टरों का उपयोग किया जा सकता है, जैसे SC FC LC ST; पोलिश विधिः UPC, APC;
इनपुट आउटपुट पिगटेल्स लंबाईः 0.5 मीटर, 1 मीटर, 1.5 मीटर, आदि
GPON स्प्लिटर अनुप्रयोग
विकल्प के लिए अधिक एफबीटी युग्मक
