| एमओक्यू: | 100PCS |
| कीमत: | 1.0USD-18.6USD |
| स्टैंडर्ड पैकेजिंग: | 1pc in a box, 10 pcs per carton box |
| Delivery period: | 6days |
| भुगतान विधि: | Western Union, MoneyGram, T/T |
| आपूर्ति क्षमता: | 5000pcs/month |

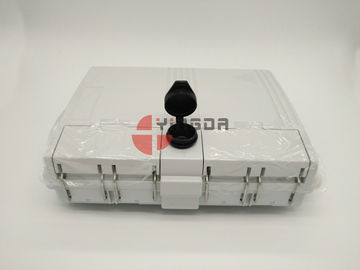

पीएलसी स्प्लिटर एफटीटीएच ड्रॉप केबल फाइबर ऑप्टिक टर्मिनेशन पैनल प्लास्टिक काला
मॉडल: FDB0216G
यह आउटडोर फाइबर ऑप्टिक टर्मिनल बॉक्स व्यापक रूप से FTTH नेटवर्क या केबल वितरण प्रणालियों में उपयोग किया जाता है, यह दीवार माउंट या पोल माउंट हो सकता है। और अधिकतम 1x16 पीएलसी स्प्लिटर, और 16pcs एससी एडाप्टर रख सकते हैं,इसके अलावा 16pcs FTTH ड्रॉप केबल आउटपोर्ट 2 केबल केबल ग्रंथि के साथ इनपुट है. बॉक्स क्लिप डिजाइन है, खोलने और बंद करने में आसान है.
एफटीटीएच फाइबर ऑप्टिक केबल की विशेषताएं
फाइबर केबल बॉक्स के आयाम
फाइबर टर्मिनल बॉक्स विनिर्देश
| पर्यावरणीय आवश्यकता | मुख्य तकनीकी डेटा | ||
| कार्य तापमान | -40°C~+75°C | सम्मिलन हानि | ≤0,2dB |
| सापेक्ष आर्द्रता | ≤85% ((+30°C) | यूपीसी रिटर्न हानि | ≥50dB |
| वायुमंडलीय दबाव | 70KPa~106KPa | एपीसी रिटर्न हानि | ≥60dB |
मॉडल और विन्यास
| मॉडल | आकार | अधिकतम क्षमता | स्थापना का आकार | केबल प्रवेश | ||
| एससी | LC | पीएलसी | D*E (मिमी) | |||
| FDB0216G | 293*219*84 मिमी | 16 | 32 | 32 ((LC) | 155*82 | एक्सप्रेस पोर्ट के साथ/बिना |
पैकेजिंग की जानकारी
| मॉडल | सीटीएन qty | N.w/ctn | जी.डब्ल्यू./टीएन | सीटीएन आकार |
| FDB0216G | 10pcs | 13.5 किलोग्राम | 16.4 किलोग्राम | 51*33.5*68 सेमी |
स्थापित करने का तरीकाः
1दीवार पर लगाए जाने वाले उपकरण
तालिका 1 के आकार के आधार पर दीवार पर 4 छेद करें, विस्तार बोल्ट Φ7.5*40 लगाएं, छेद को मेल खाने के लिए बॉक्स लगाएं और कसने के लिए बोल्ट का उपयोग करें।
2.पोल-माउंटेड इंस्टॉलेशन
दूरसंचार पोल के लिए आसान पोल रिंग का एक सेट संलग्न करें।
आदेश की जानकारी
| मॉडल | फाइबर की संख्या | पीएलसी विभाजन | एडाप्टर का प्रकार | एडाप्टर qty | शरीर का रंग | केबल पोर्ट |
| FDB0216G |
01=1 फाइबर 02=2फाइबर ... 16=16फाइबर |
102=1x2 104=1x4 108=1x8 116=1x16 |
एससीए=एससी/एपीसी एससीयू=एससी/यूपीसी एलसीए=एलसी/एपीसी LCU=LC/UPC |
01=1 प्रतिशत 02=2pcs 03=3pcs ... 16=16pcs |
B=काला W=सफेद G=ग्रे |
A=केबल ग्रंथि B=अकुटा हुआ केबल |
FDB0216 फाइबर ऑप्टिक splice बॉक्स की अधिक तस्वीरें

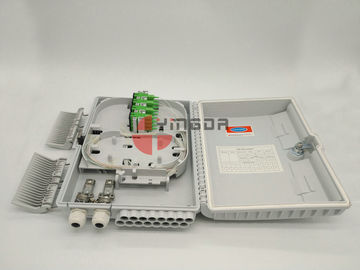

बॉक्स का आंतरिक अवलोकन

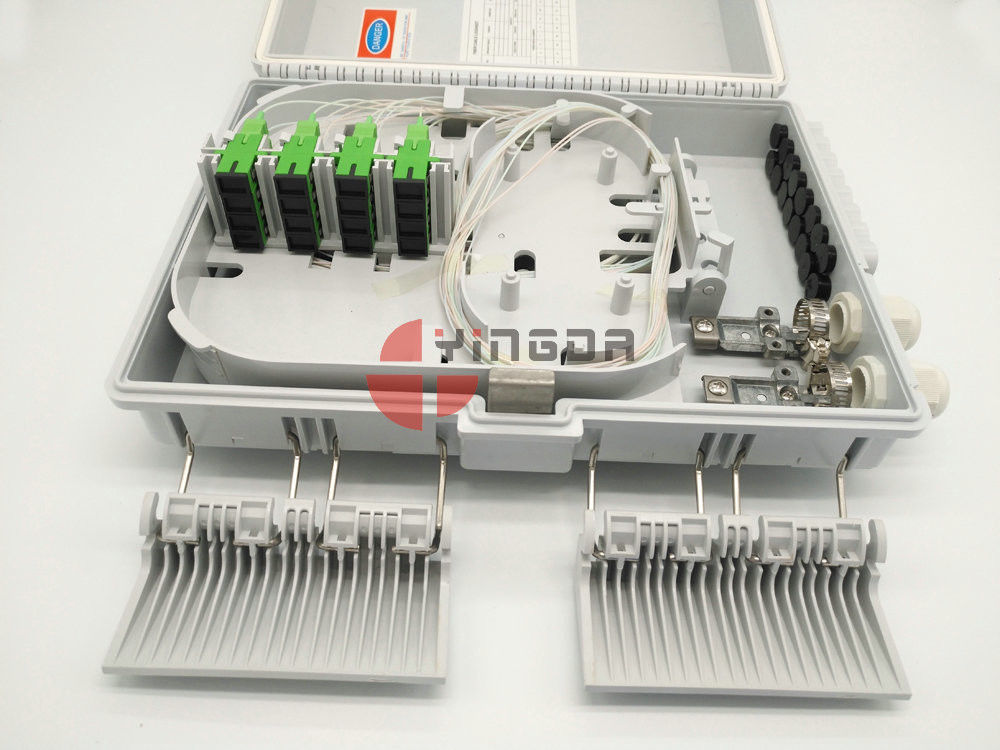

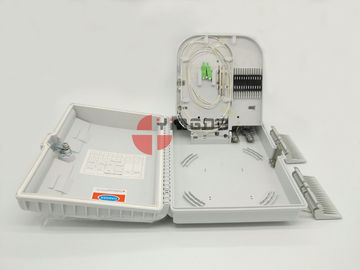

प्लेट को चित्रों की तरह पलटा जा सकता है, एक तरफ एडाप्टर की स्थापना के लिए है, दूसरा पक्ष फाइबरों को जोड़ने के लिए है।
एससी एडाप्टर (अधिकतम 24 पीसी) स्थापित करें।
प्लेट पर स्प्लिट फाइबर, मिनी मॉड्यूल पीएलसी स्प्लिटर के स्टील ट्यूब को ठीक करने के लिए ग्रूव हैं। बॉक्स के नीचे, इसे फाइबर केबल रखने के लिए डिज़ाइन किया गया है।
इनपुट के माध्यम से जाने वाले मुख्य केबलों को ठीक करने के लिए दो धातु भाग हैं। इस बॉक्स में 2 इनपुट और 16 आउटपुट हैं। ये सभी पोर्ट जलरोधक हैं।
बॉक्स का पीछे का भाग दीवार या पोल को अंदर और बाहर माउंट करने के लिए डिज़ाइन किया गया है।
एफटीटीएच फाइबर स्प्लिटर बॉक्स सहायक उपकरण
YINGDA फाइबर ऑप्टिक बॉक्स के सभी प्रकार का उत्पादन, जैसेः
फाइबर ऑप्टिक समापन बॉक्स, फाइबर ऑप्टिक वितरण बॉक्स, फाइबर ऑप्टिक टर्मिनल बॉक्स, फाइबर ऑप्टिक स्प्लिट बॉक्स, फाइबर ऑप्टिक स्प्लिटर बॉक्स, फाइबर स्प्लिट बॉक्स, फाइबर स्प्लिटर बॉक्स, फाइबर वितरण बॉक्स,ऑप्टिकल थर्मिसेशन बॉक्स, दीवार माउंट फाइबर टर्मिनेशन बॉक्स, एफटीएच वितरण बॉक्स, एफटीएच टर्मिनेशन बॉक्स, फाइबर ऑप्टिक स्प्लिटर बॉक्स, फाइबर ऑप्टिक स्प्लिट बॉक्स।
कोई और प्रश्न, कृपया हमें पूछताछ, धन्यवाद.
