| एमओक्यू: | 100 PCS |
| कीमत: | बातचीत योग्य |
| स्टैंडर्ड पैकेजिंग: | 1pc / box, 10pcs/ carton box |
| Delivery period: | 5days after pay |
| भुगतान विधि: | T/T or western Union |
| आपूर्ति क्षमता: | 50,000pcs per month |
एफटीटीएच फाइबर ऑप्टिक स्प्लिट कैबिनेट 48 फाइबर 4 पोर्ट एरियल 24 कोर

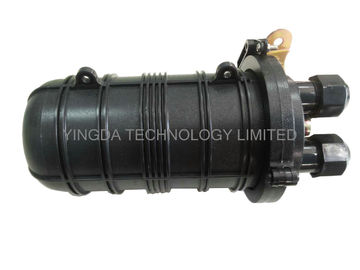

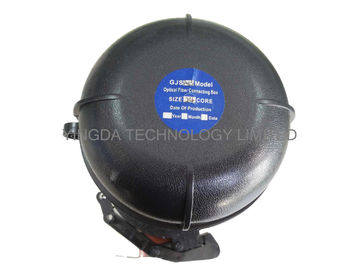

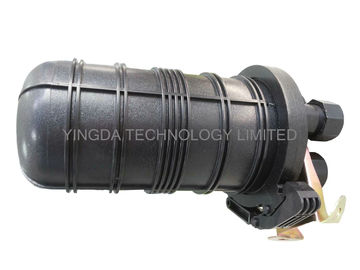

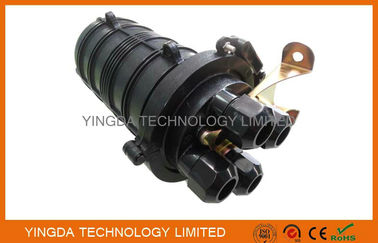

D013 फाइबर ऑप्टिकल स्प्लिस क्लोजर को विभिन्न वातावरणों की स्थापना की आवश्यकताओं को पूरा करने के लिए डिज़ाइन और विकसित किया गया है।फाइबर ऑप्टिकल स्प्लिस बंद की इस श्रृंखला FTTH नेटवर्क के लिए उपयुक्त हैं, कॉम्पैक्ट आकार, हल्का वजन, लेकिन अधिकतम 48 कोर क्षमता फ्यूजन स्प्लिट। सुरक्षा स्तर IP68 हो सकता है।
आवेदन का दायराः हवाई, भूमिगत, पाइपलाइन, हाथ-छेद। परिवेश का तापमान -40°C से 65°C तक होता है।
फाइबर क्लोजर बॉक्स का आयाम और क्षमता
| बाहरी आयाम (ऊंचाई x व्यास) | 288mm × 178mm |
| वजन (बाहरी बॉक्स को छोड़कर) | 1800 ग्राम ₹1910 ग्राम |
| इनपुट/आउटपुट पोर्ट की संख्या | चार गोल बंदरगाह |
| फाइबर केबल का व्यास | Φ8mm Φ16 मिमी |
| एफओएससी की क्षमता | 4-48 (कोर) |
| जी.डब्ल्यू./सी.टी.एन.: | 20 किलोग्राम |
| सीटीएन आकार | 82 x 43 x 32.5 सेमी |
| QTY/CTN | 10 पीसीएस/सीटीएन |
बॉक्स संरचना
मुख्य घटक
| नहीं. | घटकों का नाम | मात्रा |
| 1 | एफओएससी कवर | 1 टुकड़ा |
| 2 | फाइबर ऑप्टिक स्प्लिस ट्रे (FOST) | अधिकतम 4 ट्रे (बंकी) |
| 3 | फाइबर रखने वाली ट्रे | 1 पीसी |
| 4 | आधार | 1 सेट |
| 5 | प्लास्टिक की अंगूठी | 1 सेट |
| 6 | सील लगाव | 1 टुकड़ा |
| 7 | दबाव परीक्षण वाल्व | 1 सेट |
| 8 | ग्राउंडिंग व्युत्पन्न करने वाला यंत्र | 1 सेट |
मुख्य सामान और विशेष उपकरण
| नहीं. | सहायक उपकरण का नाम | मात्रा | प्रयोग |
| 1 | गर्मी से सिकुड़ने योग्य सुरक्षात्मक आस्तीन | फाइबर स्प्लेस की सुरक्षा | |
| 2 | नायलॉन टाई | सुरक्षात्मक कोट के साथ फाइबर को फिक्स करना | |
| 3 | ग्राउंडिंग वायर | 1 टुकड़ा | ग्राउंडिंग उपकरणों के बीच में डाल रहा है |
| 4 | घर्षण कपड़े | 1 टुकड़ा | फाइबर केबल खरोंच |
| 5 | लेबलिंग पेपर | 1 टुकड़ा | लेबलिंग फाइबर |
| 6 | विशेष चाबी | 2 टुकड़े | प्रबलित कोर और इनलेट/आउटलेट ट्यूब के नट (प्लास्टिक) के नट को स्थापित करना और कसना |
| 7 | मापने वाला कागज | 1 टुकड़ा | परिधि को मापने के लिए, जिसका व्यास सील टेप के साथ बड़ा किया जाता है |
| 8 | सील टेप | 1 अंगूठी | फाइबर केबल का व्यास बढ़ाना जो गास्केट रिंग के साथ फिट हो। |
| 9 | इन्सुलेशन टेप | 1 अंगूठी | आसान फिक्सिंग के लिए फाइबर केबल का व्यास बढ़ाना |
| 10 | धातु की अंगूठी | 1 सेट | दीवार पर लगाने और पोल को गले लगाने के लिए |
| 11 |
बफर ट्यूब |
ग्राहकों द्वारा तय | फाइबर से जुड़ा हुआ और FOST के साथ तय, बफर का प्रबंधन। |
| 12 | सूखी सामग्री | 1 बैग | सूखने वाली हवा के लिए सील करने से पहले एफओएससी में डाल दिया |
स्थापना के लिए आवश्यक उपकरण
3. सार्वभौमिक उपकरण (ऑपरेटर द्वारा प्रदान किए जाने वाले)
| औजारों का नाम | उपयोग और विनिर्देश |
| टेप | फाइबर केबल |
| पाइप कटर | फाइबर केबल काटना |
| इलेक्ट्रिक कटर | फाइबर केबल का सुरक्षात्मक कोट उतारें |
| संयोजन क्लिपर | प्रबलित कोर काटना |
| स्क्रूड्राइवर | क्रॉसिंग/समानांतर स्क्रूड्राइवर |
| कैंची | |
| जलरोधक आवरण | पानी प्रतिरोधी, धूल प्रतिरोधी |
| धातु की चाबी | प्रबलित कोर का कसने वाला अखरोट |
4स्प्लिशिंग और परीक्षण उपकरण (ऑपरेटर द्वारा प्रदान किए जाने चाहिए)
| साधनों का नाम | उपयोग और विनिर्देश |
| फ्यूजन स्प्लिसिंग मशीन | फाइबर स्प्लिसिंग |
| ओटी DR | स्प्लिसिंग परीक्षण |
| अस्थायी स्प्लिसिंग उपकरण | अस्थायी परीक्षण |
अधिक चित्र
फाइबर ऑप्टिक स्प्लिस क्लोजर (एफओएससी) निरीक्षण और परीक्षण आइटम
पैकेज, उपस्थिति, साइन, फाइबर स्टोरेज डिवाइस, इलेक्ट्रिकल जॉइंटिंग डिवाइस, सीलिंग परफॉर्मेंस. री-सीलिंग परफॉर्मेंस, पुल, पंचिंग, इम्पैक्ट, बेंडिंग, टोरशन, तापमान सर्कल, वोल्टेज।प्रतिरोध शक्तिप्रतिरोध को अलग करना
