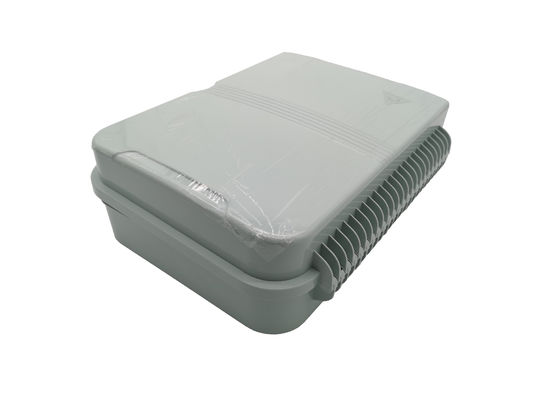

24 कोर आउटडोर मिड स्पैन एक्सेस फाइबर ऑप्टिक स्प्लिटर वितरण बॉक्स FTTH GPON CTO IP65

इस बॉक्स का उपयोग FTTx संचार नेटवर्क प्रणाली में ड्रॉप केबल से जुड़ने के लिए 24 कोर फीडर केबल के लिए एक परीक्षण बिंदु के रूप में किया जाता है।एक इकाई में भंडारण और केबल कनेक्शनइस बीच, यह एफटीटीएक्स नेटवर्क निर्माण के लिए ठोस सुरक्षा और प्रबंधन प्रदान करता है। यह अधिकतम 24 ग्राहकों को एफटीटीएक्स एप्लिकेशन नेटवर्क बना सकता है।

विनिर्देश

वायरिंग आरेख

टर्मिनल बॉक्स नीचे के रूप में पूरा हुआ

+24PCS SC/UPC एडाप्टर

+ 24pcs एससी/यूपीसी तेजी से कनेक्टर 55 मिमी

+ 24pcs एससी/यूपीसी पिगटेल 1Mts 0.9 मिमी पीला G65A71 LSZH

+24 पीसी फीट फ्लैट ड्रॉप केबल 2x3.0 मिमी काला 1 कोर G657A1 LSZH स्टील wrie, आदि

अवलोकन:

• उच्च गुणवत्ता वाली उच्च शक्ति वाली इंजीनियरिंग पीसी + एबीएस सामग्री से बना, यूवी विरोधी, विरोधी उम्र बढ़ने, लौ retardantd सामग्री वैकल्पिक है;
• प्रभावी रूप से केबल की सुरक्षा और प्रबंधन करता है, सभी बॉक्स मिक्स फ्यूजन, वितरण, विभाजन, एक सेट में भंडारण, बहुक्रियाशील;
• मानक आकार, मध्यम वजन, संचालित करने में आसान, ग्रीन हैंड मैन्युअल के बिना फाइबर ऑप्टिक स्थापना कर सकता है।

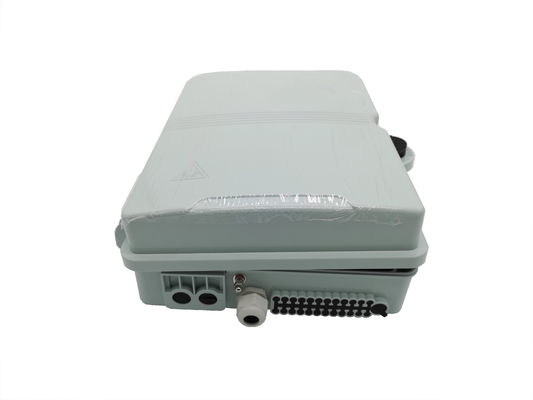

केबल प्रवेश और निकासः

• यह वितरण बॉक्स मध्य स्पैन पोर्ट या 1 केबल ग्रंथि वैकल्पिक का उपयोग कर सकते हैं, अधिकतम 24pcs ftth आंकड़ा-8 धनुष प्रकार ड्रॉप केबल बाहर निकल सकते हैं;
• सभी प्रवेश और निकास केबल में केबल फिक्सिंग या क्लैंप होते हैं, जो इसे लंबे समय तक उपयोग के बाद स्थिर बनाता है, और सभी धातु भाग स्टेनलेस स्टील के होते हैं।
• विशेष रूप से ड्रॉप केबल के बाहर निकलने के लिए, केबल को ठीक करने के लिए 12 पीसी के स्लॉट के दो तरीके हैं, बॉक्स पर भागों को ठीक करने के लिए शिकंजा के साथ।
• बाहरी सुरक्षित स्थापना सुनिश्चित करने के लिए 1 टुकड़ा पीला तार है।

तालाबंदी प्रणाली:

• पूरी तरह से संलग्न संरचना, चोरी विरोधी ताला लगाने की तंत्र के साथ सुरक्षितः 2 क्लिप (बुकल्स) + 1xmaster कुंजी, विरोधी चोरी, धूल का सबूत।
• पूरा बॉक्स जलरोधक सील सर्कल के साथ है, IP65 सुरक्षा स्तर सुनिश्चित करें।
• बाहरी और इनडोर उपयोग दोनों के लिए उपयुक्त

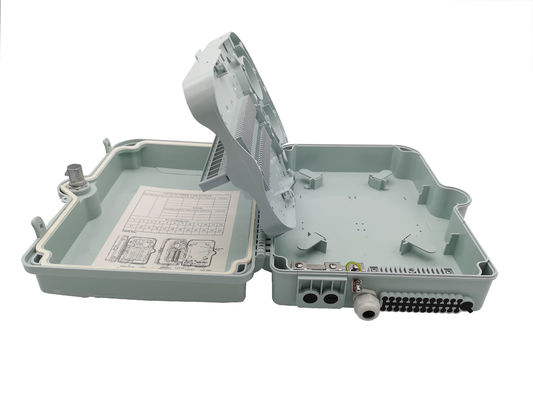

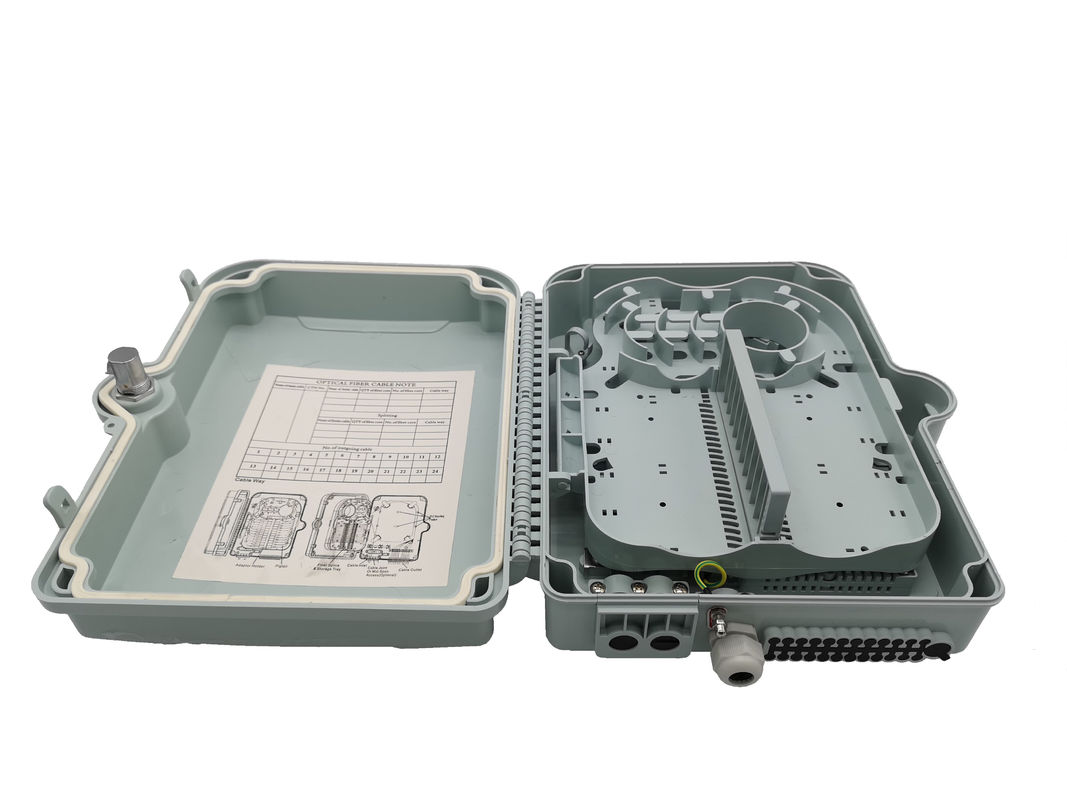

फ्यूजन स्प्लिट प्लेट:

इसमें अधिकतम 24 पीसी आस्तीन 60*1.0 मिमी लंबाई, फाइबर रूटिंग, वितरण के लिए भी बड़ा क्षेत्र, पीएलसी स्प्लिटर स्टील ट्यूब 60*7*4 मिमी आकार को ठीक करने के लिए 2 स्लॉट हो सकते हैं।

घुड़सवारी के तरीके:

पोल माउंटेड या दीवार माउंटेड, यदि ग्राहक निर्दिष्ट नहीं करता है, तो दीवार माउंटेड प्रकार वितरित करें, पोल माउंटेड अतिरिक्त शुल्क की आवश्यकता है।

अपडेटर प्लेट (संबंधित उत्पाद):

• फीडर केबल और ड्रॉप केबल के लिए क्लैंपिंग, फाइबर स्प्लिसिंग, निर्धारण, भंडारण, वितरण, आदि सभी एक में
• एससी और एलसी डुप्लेक्स एडाप्टर, पिगटेल, फास्ट कनेक्टर, एफटीएच ड्रॉप केबल आदि के लिए उपयुक्त है।
• यदि आवश्यक हो तो, कृपया संपर्क करें।sales@yingdapc.com
• या TEL:+86 18688982406

तकनीकी मापदंड

आवेदन

• दूरसंचार ग्राहक लूप
• फाइबर टू द होम (FTTH)
• LAN/WAN
