| एमओक्यू: | 100 pcs |
| कीमत: | 1.1USD-4.58USD |
| स्टैंडर्ड पैकेजिंग: | 1pc/ box,80pcs/carton box |
| Delivery period: | 5-8days after payment |
| भुगतान विधि: | वेस्टर्न यूनियन, टी/टी, मनीग्राम |
| आपूर्ति क्षमता: | 10,000 pcs per month |

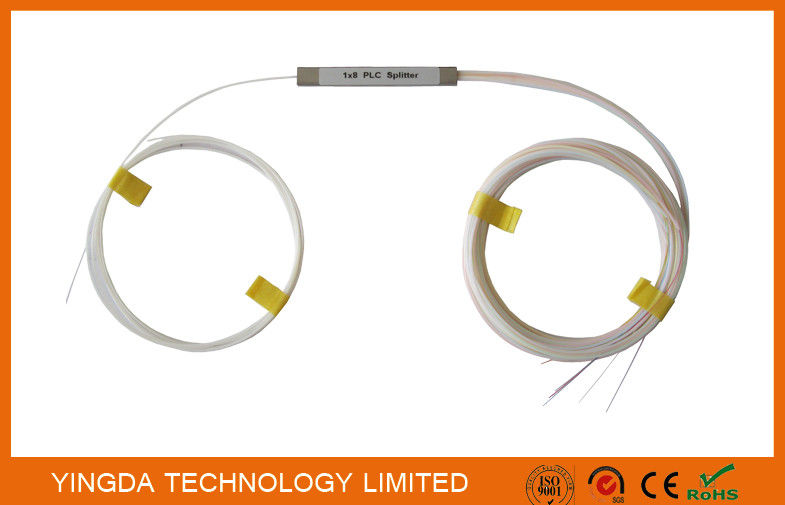

1:8 फाइबर पोन स्प्लिटर स्टील ट्यूब ब्लॉकलेस मिनी मॉड्यूल 900um,1x8 ऑप्टिकल स्प्लिटर 1 मीटर
फाइबर ऑप्टिकल स्प्लिटर का उपयोग फाइबर ऑप्टिक प्रकाश को एक निश्चित अनुपात में कई भागों में विभाजित करने के लिए किया जाता है। फाइबर ऑप्टिक स्प्लिटर एक महत्वपूर्ण निष्क्रिय घटक है जिसका उपयोग पीओएन एफटीटीएक्स नेटवर्क में किया जाता है।मुख्य रूप से दो प्रकार के निष्क्रिय FTTH ऑप्टिकल स्प्लिटर हैं: एक पारंपरिक फ्यूज्ड टाइप स्प्लिटर है जिसे FBT कपलर या FBT WDM ऑप्टिकल स्प्लिटर के रूप में जाना जाता है, जिसकी कीमत प्रतिस्पर्धी है।दूसरा पीएलसी स्प्लिटर है जो पीएलसी (प्लेनर लाइटवेव सर्किट) तकनीक पर आधारित है, जिसका आकार कॉम्पैक्ट है और घनत्व अनुप्रयोगों के लिए सूट करता है।
विशेषताएं
· अच्छी एकरूपता और कम सम्मिलन हानि
· कम ध्रुवीकरण निर्भर हानि
उत्कृष्ट यांत्रिक
· स्थिरता टेलीकोर्डिया GR-1221 और GR-1209
· टीएलसी-प्रमाणित के माध्यम से घटक,वाईडी1117-2001 के अनुरूप
· परिचालन वातावरणः -40°C से +85°C
· उच्च ध्रुवीकरण विलुप्त अनुपात और उत्कृष्ट एकरूपता
आवेदन
· फाइबर टू द पॉइंट (FTTX)
· फाइबर टू द होम (FTTH)
· निष्क्रिय ऑप्टिकल नेटवर्क ((PON, GEPON)
स्थानीय क्षेत्र नेटवर्क (LAN)
केबल टेलीविजन (सीएटीवी)
दूरसंचार नेटवर्क
· परीक्षण उपकरण
विनिर्देश
| पैरामीटर | पोर्ट विन्यास | ||||||||
| 1X2 | 1X4 | 1X8 | 1X16 | 1X32 | 1X64 | ||||
| फाइबर का प्रकार | G.657A | ||||||||
| ऑपरेटिंग तरंग दैर्ध्य (एनएम) | 1260 से 1650 | ||||||||
| सम्मिलन हानि ((dB) | विशिष्ट | 3.9 | 7.0 | 10.2 | 13.2 | 16.2 | 19.7 | ||
| अधिकतम | 4.2 | 7.4 | 10.7 | 13.7 | 17.1 | 21.2 | |||
| हानि एकरूपता (dB) | अधिकतम | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | ||
| रिटर्न हानि (dB) | मिन | 50 | 50 | 50 | 50 | 50 | 50 | ||
| पीडीएल (डीबी) | अधिकतम | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | ||
| निर्देशात्मकता (dB) | मिन | 55 | 55 | 55 | 55 | 55 | 55 | ||
| तरंग दैर्ध्य पर निर्भर हानि ((dB) |
अधिकतम | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 | ||
| तापमान पर निर्भर हानि ((-40 ~ + 85 °C) |
अधिकतम | 0.5 | 0.5 | 0.5 | 0.8 | 0.8 | 1.0 | ||
| ऑपरेटिंग तापमान (°C) | -40~+85 | ||||||||
| भंडारण तापमान (°C) | -40~+85 | ||||||||
नोटः
ऊपर कनेक्टर के साथ ब्लॉकलेस फाइबर पीएलसी स्प्लिटर के पैरामीटर हैं।
कनेक्टरों के बिना, सम्मिलन हानि 0.2dB कम होगी।
अधिक चित्र

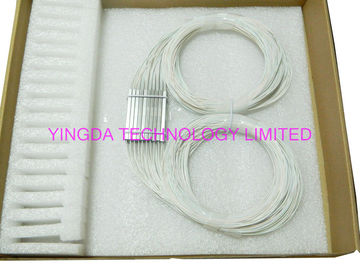

पीएलसी स्प्लिटर कोलपलर 1x8 बिना कनेक्टर्स के फोम के साथ बॉक्स में पैक, अच्छा प्रदर्शन, और फाइबर की सुरक्षा, शिपिंग लागत और मात्रा को बचाने के लिए।

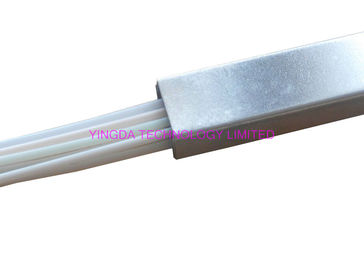

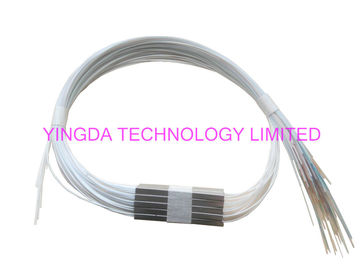

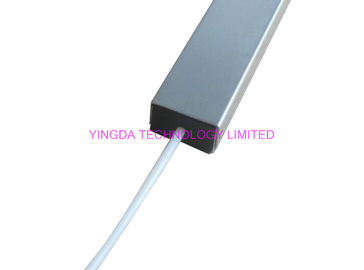

प्रत्येक स्टील ट्यूबः60*7*4 मिमी, 2 पंक्ति / 4फाइबर आउटपुट, प्रत्येक फाइबर पर फिगर रिंग, इनपुट पर इनपुट पिगटेल। और ग्राहक के अनुरोध पर एक लेबल चिपकाया जा सकता हैः लोगो, सीरियल नंबर और उत्पाद का नाम।
ऑर्डर करने की जानकारी
| पीएलसी | - | - | - | - | - | - | - |
| संरचना |
फाइबर प्रकार |
पैकेज | इनपुट | आउटपुट | लम्बाई | कनेक्टर | |
| संरचना | 0101=1x1, 0202=2x2, ..., 0164=1x64, 0264=2x64 | ||||||
| फाइबर का प्रकार | 1=G652D, 2=G657A1, 3=G657A2 | ||||||
| पैकेज आयाम | A1, A2,...A12, D, E, F, K, U, G, C, T, R, X | ||||||
| इनपुट प्रकार |
B=250μm नंगे फाइबर, L=900μm ढीली ट्यूब, S=2.0mm, R=3.0mm, 0=एडाप्टर |
||||||
| आउटपुट प्रकार |
B=250μm नंगे फाइबर, L=900μm ढीली ट्यूब, S=2.0 मिमी, R=3.0 मिमी, F=स्प्लिटर, 0=एडाप्टर |
||||||
| सूअर की पूंछ लंबाई |
05=0.5m, 10=1.0m, 100=100m, 0=एडाप्टर, 15/10=1.5m इनपुट/1.0m आउटपुट, X=अन्य |
||||||
| कनेक्टर का प्रकार |
FU=FC/UPC, FA=FC/APC, SU=SC/UPC, SA=SC/APC, ST=ST/UPC, LU=LC/UPC, LA=LC/APC, MPA=MPO/APC, FU/FA=FC/UPC इनपुट / FC/APC आउटपुट, 00=कोई नहीं, X=अन्य |
||||||
विडियो
|
|
