| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | वाईडीपीएलसी-116-एसएएसए-1010 |
| एमओक्यू: | 200 पीसी |
| कीमत: | 1.1USD-4.58USD |
| प्रसव का समय: | 5-8days after payment |

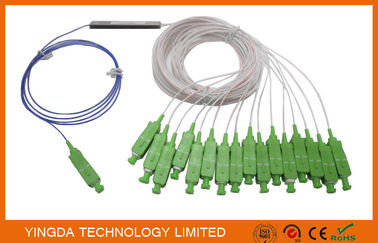

GPON FTTH फाइबर ऑप्टिक निष्क्रिय मिनी ऑप्टिकल स्प्लिटर 1x16 900um एकल मोड एससी एपीसी कनेक्टर
सपाट प्रकाश तरंग सर्किट (पीएलसी) स्प्लिटर एक प्रकार का ऑप्टिकल पावर मैनेजमेंट डिवाइस हैजो सिलिका ऑप्टिकल वेवगाइड तकनीक का उपयोग करके निर्मित है।उच्च विश्वसनीयता, व्यापक ऑपरेटिंग तरंग दैर्ध्य रेंज और अच्छी चैनल-टू-चैनल एकरूपता, और ऑप्टिकल सिग्नल पावर स्प्लिटिंग को महसूस करने के लिए पीओएन नेटवर्क में व्यापक रूप से उपयोग किया जाता है।1xN और 2xN स्प्लिटर उत्पादों की पूरी श्रृंखला प्रदान करता है जोसभी उत्पाद GR-1209-CORE-2001 और GR-1221-CORE-1999 की आवश्यकताएं।
ऑप्टिकल फाइबर स्प्लिटर विनिर्देश
फाइबर ऑप्टिक स्प्लिटर1xN SPLITTER
| पद | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
| फाइबर का प्रकार | जी.657. ए | |||||||
| कार्य तरंग दैर्ध्य | 1260nm~1650nm | |||||||
| मानक सम्मिलन हानि ((dB) | ≤4.2 | ≤76 | ≤107 | ≤140 | ≤172 | ≤208 | ≤ 24.0 | |
| पी-ग्रेड सम्मिलन हानि ((dB) | ≤4.0 | ≤74 | ≤105 | ≤138 | ≤170 | ≤204 | ≤237 | |
| एकरूपता (dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
| पीडीएल (dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 | |
| तरंग दैर्ध्य पर निर्भर हानि ((dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
| रिटर्न हानि ((dB) | ≥50 | |||||||
| दिशानिर्देश (dB) | ≥ 55 | |||||||
| ऑपरेटिंग टेम्प.गैंग | -40°C~+85°C | |||||||
| नोटःउपरोक्त पैरामीटर कनेक्टर के साथ स्प्लिटर के लिए है। यदि कनेक्टर के बिना, सम्मिलन हानि 0.2dB कम हो जाएगी। |
||||||||
फाइबर ऑप्टिक पीएलसी स्प्लिटर विशेषताएं
Ø कम सम्मिलन हानि, कम पीडीएल और उच्च विश्वसनीयता
Ø उच्च लाभ हानि और अच्छी दोहराव क्षमता
Ø व्यापक तरंग दैर्ध्य सीमा
Ø उत्कृष्ट चैनल-से-चैनल एकरूपता
फाइबर ऑप्टिक स्प्लिटर अनुप्रयोग
LAN, WAN और मेट्रो नेटवर्क
एफटीटीएच परियोजना और एफटीटीएक्स तैनाती
Ø CATV प्रणाली
Ø GPON, EPON
Ø फाइबर ऑप्टिक परीक्षण उपकरण
डेटाबेस ट्रांसमिट ब्रॉडबैंड नेटवर्क
सभी कनेक्टर्स, केबल, पीएलसी चिप का 100% परीक्षण कारखाने में किया जाता है और प्रत्येक के पास साइट पर निर्माण की बेहतर पहचान के लिए फिगर रिंग होती है।
फाइबर ऑप्टिक कपलर स्प्लिटरस्प्लिटर फाइबर ऑप्टिक स्टील ट्यूब का आकारः
| पद | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
| लम्बाई* चौड़ाई* ऊंचाई ((मिमी) | 60×7×4 | 60×7×4 | 60×7×4 | 60×12×4 | 80×20×6 | 100×40×6 |
| पद | 2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 |
| लम्बाई* चौड़ाई* ऊंचाई ((मिमी) | 60×7×4 | 60×7×4 | 60×7×4 | 80×12×4 | 100×20×6 | 100×40×6 |
1x16पीऑप्टिकल फाइबर पीएलसी स्प्लिटर स्टील ट्यूब
2x32 स्प्लिटर फाइबर ऑप्टिक स्प्लिटर ऑर्डर की जानकारी
| पोर्ट | फाइबर | इनपुट पिगटेल | इनपुट कनेक्टर | इनपुट पिगटेल लम्बाई |
आउटपुट पिगटेल | आउटपुट कनेक्टर |
आउटपुटPigtail लम्बाई |
|
| पीएलसी | 102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 128=1x128 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
1=G657A 2=G652D SP=विशेष |
1=250um नंगे फाइबर 2=900um तंग 3=900um ढीली नली 4=2.0 मिमी केबल 5=3.0 मिमी केबल SP=विशेष |
NE=कोई नहीं SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP=विशेष |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP=विशेष |
1=250um नंगे फाइबर 2=900um तंग 3=900um ढीली नली 4=2.0 मिमी केबल 5=3.0 मिमी केबल SP=विशेष |
NE=कोई नहीं SU=SC/UPC SA=SC/APC LU=LC/UPC LA=LC/APC FU=FC/UPC FA=FC/APC SP=विशेष |
0=0.5m 1=1m 2=1.5m 3=2m 4=3m SP=विशेष |
फाइबर ऑप्टिक पीएलसी स्प्लिटर पैक की जानकारी
पीएलसी स्प्लिटर,2x2 युग्मकविभिन्न प्रकार में पैक किया जा सकता है, प्लास्टिक बैग फाइबर पैच कॉर्ड, फफोले बॉक्स, कार्डबोर्ड बॉक्स, मास्टर कार्डबोर्ड बॉक्स की तरह।एक बॉक्स में 100pcs का उपयोग करने के लिए सुझाव है ताकि यह सुनिश्चित करने के लिए अच्छा और उच्च सुरक्षा के लिए फाइबर और स्टील ट्यूब, क्योंकि माल ढुलाई की भारी लागत दिन प्रतिदिन बढ़ रही है।
विडियो
विडियो
|
|
