| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | 1*16 fanout splitter |
| एमओक्यू: | 100 pcs |
| कीमत: | 1.1USD-4.58USD |
| प्रसव का समय: | 5-8days after payment |

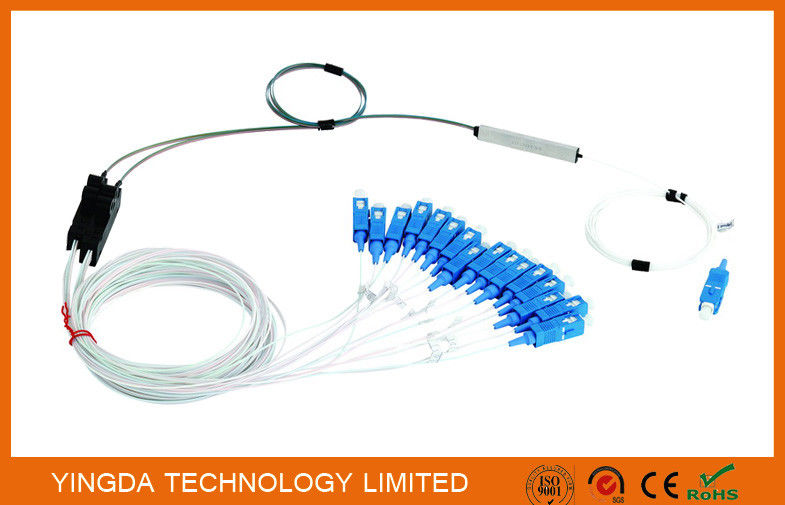

1x16 सिंगल मोड पीएलसी स्प्लिटर (प्लेनर लाइटवेव सर्किट स्प्लिटर) फैन आउट एससी/यूपीसी कनेक्टर
एकल मोड मानक पेड़ युग्मक मॉड्यूल 1X3, 3X3, 1X4, 1X8, 1X16, 1X32 और 2X4, 2X8, 2X16 और 2X32 पोर्ट अनुपात उपलब्ध हैं। वे बहुत कम सम्मिलन हानि, कम ध्रुवीकरण निर्भरता,अच्छी तरह से नियंत्रित एकरूपता तथा उत्कृष्ट पर्यावरण स्थिरताCATV, LAN और अन्य सभी प्रकार के ऑप्टिकल संचार प्रणालियों में ऑप्टिकल सिग्नल को विभाजित और मिश्रित करने के लिए मानक ट्री कपलर मॉड्यूल का व्यापक रूप से उपयोग किया गया है।
एकल मोड पीएलसी स्प्लिटर विशेषताएं
कनेक्टर के साथ पीएलसी स्प्लिटर के लिए तकनीकी विनिर्देश
1xn फाइबर पीएलसी स्प्लिटर
| पद | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 1x128 | |
| फाइबर का प्रकार |
जी.657. ए |
|||||||
| कार्य तरंग दैर्ध्य | 1260nm~1650nm | |||||||
| मानक सम्मिलन हानि ((dB) | ≤4.2 | ≤76 | ≤107 | ≤140 | ≤172 | ≤208 | ≤ 24.0 | |
| पी-ग्रेड सम्मिलन हानि ((dB) | ≤4.0 | ≤74 | ≤105 | ≤138 | ≤170 | ≤204 | ≤237 | |
| एकरूपता (dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
| पीडीएल (dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 | |
| तरंग दैर्ध्य पर निर्भर हानि ((dB) | ≤0.6 | ≤0.8 | ≤0.8 | ≤1.0 | ≤1.5 | ≤2.0 | ≤2.0 | |
| रिटर्न हानि ((dB) | ≥50 | |||||||
| दिशानिर्देश (dB) | ≥ 55 | |||||||
| ऑपरेटिंग टेम्प.गैंग | -40°C~+85°C | |||||||
| नोटःउपरोक्त पैरामीटर कनेक्टर के साथ स्प्लिटर के लिए है। यदि कनेक्टर के बिना, सम्मिलन हानि 0.2dB कम हो जाएगी। | ||||||||
2XN स्प्लिटर
| पद | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | 2x128 | ||
| फाइबर का प्रकार | जी.657. ए | ||||||||
| कार्य तरंग दैर्ध्य | 1260nm~1650nm | ||||||||
| मानक सम्मिलन हानि ((dB) | ≤4.4 | ≤8.0 | ≤110 | ≤146 | ≤178 | ≤210 | ≤ 24.4 | ||
| पी-ग्रेड सम्मिलन हानि ((dB) | ≤4.2 | ≤77 | ≤108 | ≤141 | ≤174 | ≤207 | ≤ 24.0 | ||
| एकरूपता (dB) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 | ||
| पीडीएल (dB) | ≤0.2 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.3 | ≤0.4 | ≤0.5 | ||
| तरंग दैर्ध्य पर निर्भर हानि ((dB) | ≤0.8 | ≤1.0 | ≤1.2 | ≤1.5 | ≤1.8 | ≤2.0 | ≤3.0 | ||
| रिटर्न हानि ((dB) | ≥50 | ||||||||
| दिशानिर्देश (dB) | ≥ 55 | ||||||||
| ऑपरेटिंग टेम्प.गैंग | -40°C~+85°C | ||||||||
| नोटःउपरोक्त पैरामीटर कनेक्टर के साथ स्प्लिटर के लिए है। यदि कनेक्टर के बिना, सम्मिलन हानि 0.2dB कम हो जाएगी। | |||||||||
स्प्लिटर फाइबर ऑप्टिक के बारे में अधिक चित्र
