| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | वाईडीपीसी-एफ (एलसीयू)-एलसीयू-02ए2-003 |
| एमओक्यू: | 100 पीसी |
| कीमत: | 0.36USD-30USD |
| प्रसव का समय: | 5-8 दिन |
| भुगतान की शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |

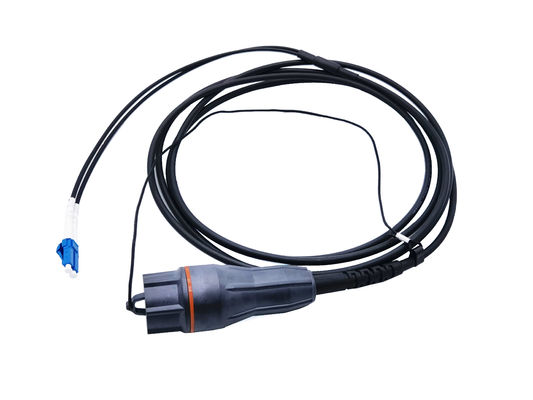

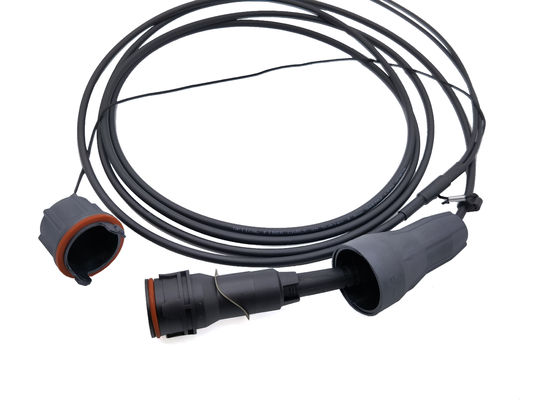

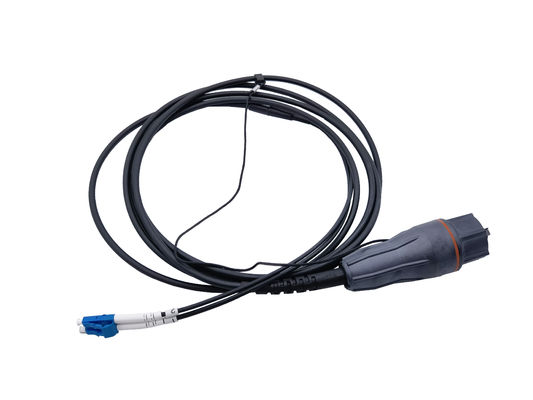

FTTA वाटरप्रूफ IP67 फाइबर ऑप्टिक पैच कॉर्ड 4.8 मिमी G657A2 RRH
FTTA वाटरप्रूफ IP67 बेस स्टेशन FullAXS LC डुप्लेक्स केबल असेंबली LSZH 4.8mm G657A2 RRH
नई FullAXS कनेक्टर प्रणालियों को बहुत बड़ी Z-अक्ष सहिष्णुता के साथ काम करने के लिए डिज़ाइन किया गया था, इसलिए बाजार पर ट्रांससीवर की सबसे व्यापक श्रृंखला के लिए समायोजित किया गया था।यह अनूठी सुविधा अंत उपयोगकर्ताओं को लगभग किसी भी ट्रांसीवर को चुनने की अनुमति देगी जो वे चाहते हैंइस बीच, users can conveniently remove and replace transceivers through a cutout in the bulkhead that completely eliminates the need to open the entire remote radio box and expose its contents to hazardous weather conditionsफाइबर ऑप्टिकल कनेक्शन के लिए कनेक्टर प्रणाली में सभी एलसी डुप्लेक्स एसएफपी ट्रांससीवरों के साथ तेजी से संभोग के लिए एक उद्योग मानक एलसी डुप्लेक्स इंटरफ़ेस शामिल है।
वितरित एंटीना प्रणालियों (डीएएस) के विकास के साथ,Fullaxs-LC कनेक्टर FTTA उपकरणों से जुड़े नई पीढ़ी के वायरलेस बेस स्टेशन के लिए एक मानक इंटरफ़ेस बन गया है जो आउटडोर वातावरण स्थापित करता है.
FullAXS कनेक्टर को सिंगल मोड या मल्टी-मोड ऑप्टिकल ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया जा सकता है।का उपयोग करें केबल विधानसभा मजबूती से खुद को स्थापित पर्दे के माध्यम से सीधे ऑप्टिकल फाइबर ट्रांससीवर में डाला जाता है सीधे वाईमैक्स और एफटीटीए आवेदन में एलटीई से जुड़ा हुआ है.
फाइबर पैच कनेक्टर पैरामीटर
| फाइबर का प्रकार | एकल मोड | मल्टी-मोड |
| सम्मिलन हानि | <0.3dB | <0.5dB |
| रिटर्न हानि | यूपीसी>50dB, एपीसी>60dB | >30dB |
| 1णकनेक्टर | एलसी डुप्लेक्स | |
| 2nकनेक्टर | एलसी डुप्लेक्स यूनि-बूट | |
| फाइबर की संख्या | दो कोर | |
| केबल का व्यास | 0.19 ′′ ((4.8 मिमी±0.2 मिमी व्यास) | |
| केबल सामग्री | LSZH | |
| केबल का रंग | काला | |
| फाइबर का रंग | नीला नारंगी |
|
एफटीटीए पैच कॉर्ड की विशेषताएं
फाइबर ऑप्टिकल पैच अनुप्रयोग
पैच कॉर्ड यांत्रिक विनिर्देश
| पैरामीटर | मानक | पैरामीटर | मानक |
| 150 एन खींचने का बल | IEC61300-2-4 | तापमान | 40°C ️ +85°C |
| कंपन | GR3115 (3.26.3) | चक्र | 50 संभोग चक्र |
| नमक की धुंध | आईईसी 61300-2-26 | सुरक्षा वर्ग/रैंकिंग | IP67 |
| कंपन | आईईसी 61300-2-1 | यांत्रिक प्रतिधारण | 150 एन केबल प्रतिधारण |
| झटका | आईईसी 61300-2-9 | इंटरफेस | एलसी इंटरफेस |
| प्रभाव | आईईसी 61300-2-12 | एडाप्टर पदचिह्न | 36 मिमी x 36 मिमी |
| तापमान / आर्द्रता | आईईसी 61300-2-22 | डुप्लेक्स एलसी इंटरकनेक्ट | एमएम या एसएम |
| तालाबंदी शैली | बैजनी शैली | औजार | कोई औजार आवश्यक नहीं |
फाइबर केबल पैरामीटरः
फाइबर पैच वाटरप्रूफ IP67 विनिर्देशः
| फाइबर की संख्या | 2 | |
| तंग बफर फाइबर | आयाम | 800±50μm |
| सामग्री | LSZH | |
| रंग | नीला, नारंगी | |
| बाहरी जैकेट | आयाम | 4.8±0.2 मिमी |
| सामग्री | LSZH | |
| रंग | काला | |
एफटीटीए पैच कॉर्ड ऑर्डर की जानकारी - YDPC-A-B-FCFT-CL
| YDPC | - | कनेक्टर ए | - | कनेक्टर बी | - | फाइबर की संख्या = एफसी | फाइबर प्रकार =FT | - | केबल की लंबाई =CL |
|
YD=yingda पीसी = पैच कॉर्ड |
F ((LCU)=FullAXS ((LC/UPC) F ((LCA)=FullAXS ((LC/APC) F ((MPO)=FullAXS ((MPO) LCU=LC/UPC एलसीए=एलसी/एपीसी एमपीओ=एमपीओ/एमटीपी ... Xxx=NULL |
F ((LCU)=FullAXS ((LC/UPC) F ((LCA)=FullAXS ((LC/APC) F ((MPO)=FullAXS ((MPO) LCU=LC/UPC एलसीए=एलसी/एपीसी एमपीओ=एमपीओ/एमटीपी ... Xxx=NULL |
01=1 कोर 02=2कोर 08=8कोर 12=12कोर ...
|
2D=G652D A1=G657A1 A2=G657A2 M1=OM1 M2=OM2 M3=OM3 M4=OM4 M5=OM5 ... |
001=1 मीटर 002=2 मीटर ... 010=10 मीटर ... 120=120 मीटर ...
|
उदाहरण के लिए:
FullAXS -LC/UPC डुप्लेक्स केबल असेंबली 10 मीटर G657A1 LSZH काला
भाग संख्याः YDPC-F ((LCU) -LCU-02A1-010
कुंजी शब्द: फुलक्स पैच कॉर्ड, फुलक्स आईसी, फुलक्स
फाइबर पैच वाटरप्रूफ संबंधित उत्पाद:
आउटडोर FTTA LC डुप्लेक्स ऑप्टिकल केबल
एमपीओ/एमटीपी - एलसी फाइबर ऑप्टिक केबल
