| ब्रांड नाम: | yingda |
| मॉडल संख्या: | YDPC-LCA-LCA-48A1-015P |
| एमओक्यू: | 1 पीसी |
| कीमत: | 0.36USD-30USD |
| प्रसव का समय: | पांच दिन |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |

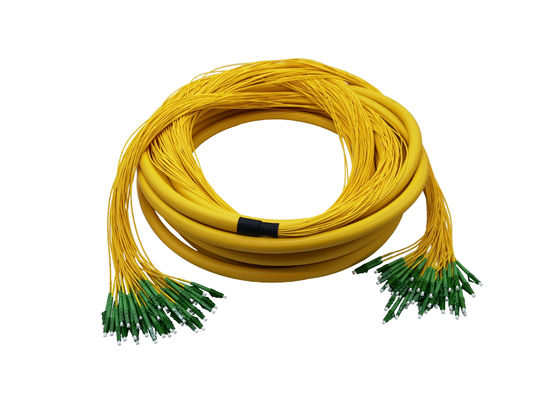

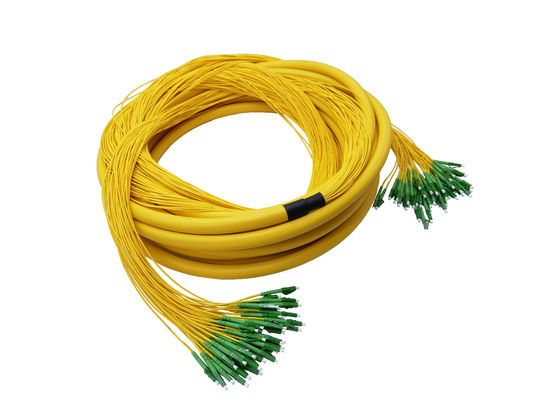

एलसी एपीसी के साथ 48 कोर ऑप्टिकल फाइबर जंपर वितरण पैच कॉर्ड फनआउट
48 कोर फाइबर ऑप्टिक वितरण पैच कॉर्ड Fanout के साथ एलसी/एपीसी एकल मोड 2.0 मिमी ब्रेकआउट जंपर

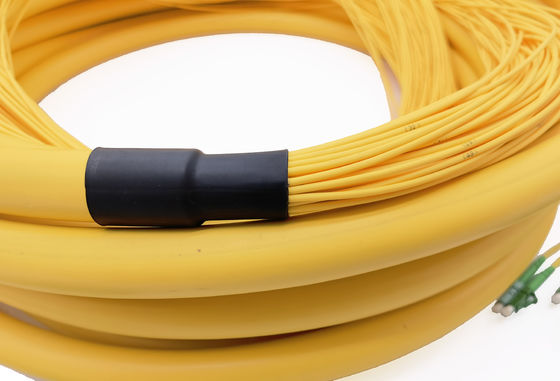

पूर्व-समाप्त पैच केबल को बंक/वितरण पैच केबल या मिनी ब्रेकआउट पैच केबल कहा जाता है। यह भवनों में बिछाने के लिए उपयुक्त है,मुख्य रूप से केबल नलिकाओं और केबल ट्रे में सीधे कनेक्टर असेंबली के लिए स्प्लिस कनेक्टर की आवश्यकता के बिना.

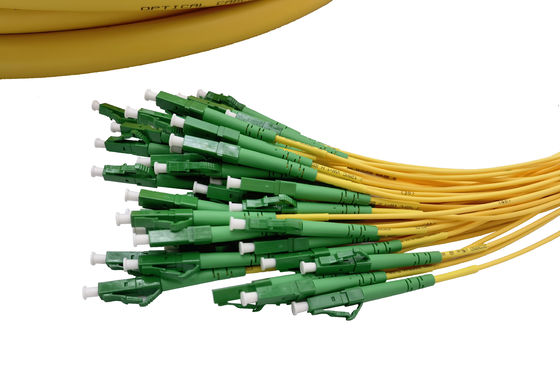

LC/APC 48Core ब्रेकआउट जंपरs
दोनों छोरों पर एलसी/एपीसी कनेक्टर को पहले प्लास्टिक बैग से संरक्षित किया जाएगा, फिर मुख्य केबल के साथ एक साथ लपेटा जाएगा।
प्रत्येक पट्टी के लिए परीक्षण रिपोर्ट अंदर लपेट दिया जाएगा।
कनेक्टरों का मानकs:
टेलकोर्डिया GR-326, IEC61300, IEC61300-2, IEC61754-20, ROHS और UL94 V0, आदि
फाइबर ऑप्टिक पैच केबलविशेषताएं
ऑप्टिकल विनिर्देश
| कनेक्टर | एलसी/एपीसी | जैकेट ओडी ((मिमी) | 22 मिमी |
| फाइबर मोड | 9/125um | जैकेट का रंग | पीला |
| पोलिश पद्धति | एपीसी | तरंगदैर्ध्य | 1310/1550nm |
| केबल का प्रकार | मल्टी-फाइबर ब्रेकआउट 2.0 मिमी यूनिट केबल | जैकेट सामग्री | पीवीसी |
| सम्मिलन हानि | ≤0.3dB (आईईसी ग्रेड सी) | सम्मिलन हानि | ≤0.12dB (आईईसी ग्रेड बी) |
| रिटर्न हानि | एसएम एपीसी≥65dB ((मिनट) | विनिमेयता और कंपन | ≤0.2dB |
| परिचालन तापमान | -40~+75°C | भंडारण तापमान | -40 से +85°C |
अंतिम चेहरे की गुणवत्ता (S)अंगूठी मोड)
| क्षेत्र | रेंज (um) | खरोंच | दोष | संदर्भ |
| ए: कोर | 0-25 | कोई नहीं | कोई नहीं | आईईसी 61300-3-35:2015 |
| B:क्लेडिंग | 25-115 | कोई नहीं | कोई नहीं | |
| C: चिपकने वाला | ११५-१३५ | कोई नहीं | कोई नहीं | |
| D: संपर्क | 135-250 | कोई नहीं | कोई नहीं | |
| E: शेष फेरुल | कोई नहीं | कोई नहीं |
आदेश की जानकारी -YDPC-A-B-FCFT-CLS
| YDPC | - | कनेक्टर ए | - | कनेक्टर बी | - | एफसी=फाइबर की संख्या | FT=फाइबर प्रकार | - | CL = केबल की लंबाई | S=केबल शीट |
|
YD=yingda पीसी = पैच कॉर्ड पीजी = पिगटेल |
एलसीए=एलसी/एपीसी LCU=LC/UPC एससीए=एससी/एपीसी एससीयू=एससी/यूपीसी E2A=E2000/APC E2U=E2000/UPC ... XXX=शून्य |
एलसीए=एलसी/एपीसी LCU=LC/UPC एससीए=एससी/एपीसी एससीयू=एससी/यूपीसी E2A=E2000/APC E2U=E2000/UPC ... XXX=शून्य |
01=सरल 02=द्वैध 04=4कोर 06=6कोर 12=12कोर 24=24कोर ... |
2D=G.652D A1=G.657A1 A2=G.65A2 B3=G.657B3 M1=OM1 M2=OM2 M3=M3 M4=OM4 M5=OM5 ... |
001=1 मीटर 002=2 मीटर ... 015=15 मीटर ... 120=120 मीटर ... |
पी=पीवीसी L=LSZH O=OFNR |
उदाहरण के लिए:
48 कोर ब्रेकआउट पैच कॉर्ड 15 मीटर पीवीसी एलसी/एपीसी 2 मिमी कनेक्टर्स के साथ पीला
भाग संख्याः YDPC-LCA-LCA-48A1-015P
यिंगडा विभिन्न अनुप्रयोगों के लिए सभी प्रकार के पैच कॉर्ड जैसे बख्तरबंद पैच कॉर्ड, जलरोधक पैच कॉर्ड, एफटीटीएच पैच कॉर्ड, एफटीटीए पैच कॉर्ड, आउटडोर पैच कॉर्ड आदि की पेशकश कर सकता है।कृपया हमसे संपर्क करें:
किसी भी समय आपकी सेवा में!
विडियो
विडियो
|
