| ब्रांड नाम: | YINGDA |
| मॉडल संख्या: | वाईडीपीसी-एफ (एलसीयू)-एलसीयू-02ए2-003 |
| एमओक्यू: | 100 पीसी |
| कीमत: | 0.36USD-30USD |
| भुगतान की शर्तें: | एल/सी, टी/टी, वेस्टर्न यूनियन |

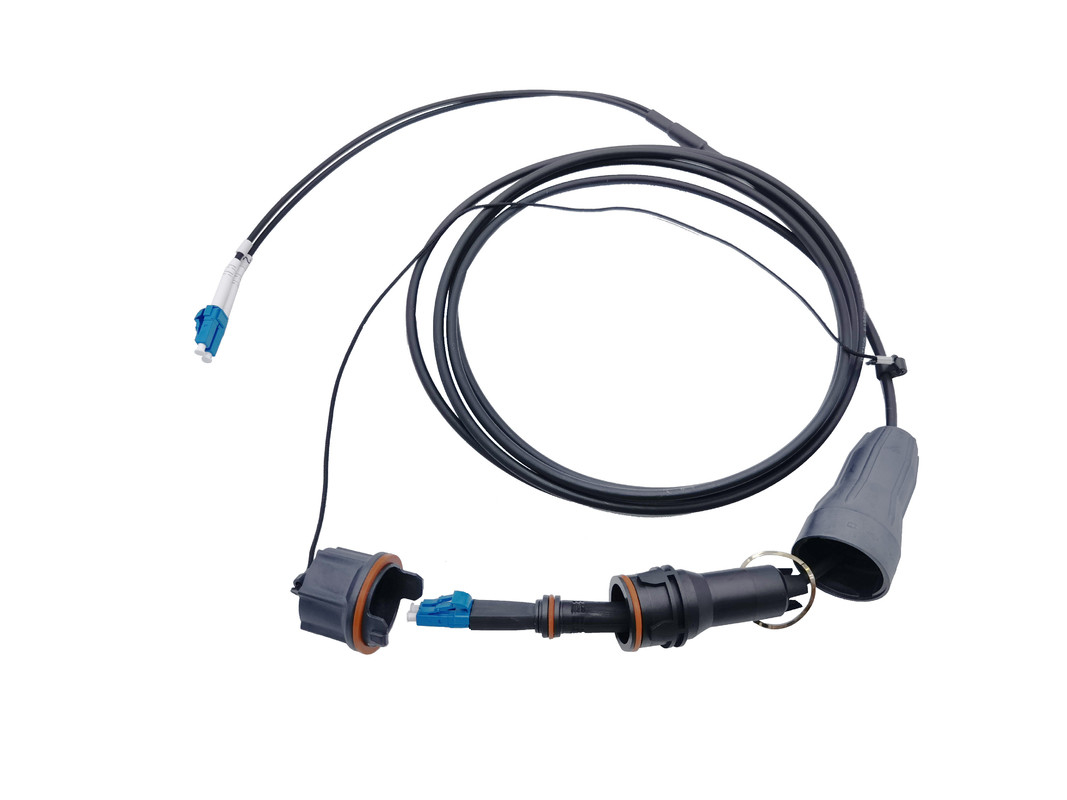

वाटरप्रूफ IP67 FTTA ऑप्टिकल फाइबर जम्पर 4.8mm G657A2 RRH
FTTA वाटरप्रूफ IP67 बेस स्टेशन FullAXS LC डुप्लेक्स केबल असेंबली LSZH 4.8mm G657A2 RRH
नए FullAXS कनेक्टर सिस्टम को बहुत बड़ी Z-अक्ष सहनशीलता के साथ कार्य करने के लिए डिज़ाइन किया गया था, इसलिए बाजार पर ट्रांसीवर की विस्तृत श्रृंखला के लिए समायोजित किया गया था।यह अनूठी विशेषता अंतिम उपयोगकर्ताओं को अपनी इच्छानुसार लगभग कोई भी ट्रांसीवर चुनने की अनुमति देगी।इस बीच, उपयोगकर्ता बल्कहेड में एक कटआउट के माध्यम से ट्रांसीवर को आसानी से हटा और बदल सकते हैं जो पूरे रिमोट रेडियो बॉक्स को खोलने और इसकी सामग्री को खतरनाक मौसम की स्थिति में उजागर करने की आवश्यकता को पूरी तरह से समाप्त कर देता है।ऑप्टिकल कनेक्शन के लिए, कनेक्टर सिस्टम में सभी एलसी डुप्लेक्स एसएफपी ट्रांसीवर के साथ तेजी से संभोग के लिए एक उद्योग-मानक एलसी डुप्लेक्स इंटरफ़ेस शामिल है।
वितरित एंटीना सिस्टम (डीएएस) के विकास के साथ, फुलएक्स-एलसी कनेक्टर एफटीटीए उपकरण से जुड़ी नई पीढ़ी के वायरलेस बेस स्टेशन के लिए एक मानक इंटरफ़ेस बन गया है जो बाहरी वातावरण स्थापित करता है।
FullAXS कनेक्टर को सिंगल मोड या मल्टी-मोड ऑप्टिकल ट्रांसमिशन अनुप्रयोगों के लिए डिज़ाइन किया जा सकता है।केबल असेंबली का उपयोग मजबूती से खुद को स्थापित करने के लिए बल्कहेड के माध्यम से सीधे ऑप्टिकल फाइबर ट्रांसीवर में डाला जाता है जो सीधे एफटीटीए एप्लिकेशन में वाईमैक्स और एलटीई से जुड़ा होता है।
कनेक्टर पैरामीटर
| फाइबर प्रकार | अकेला प्रकार | बहु मोड |
| निविष्टी की हानि | <0.3dB | <0.5dB |
| हारकर लौटा | यूपीसी>50dB, APC>60dB | > 30dB |
| 1अनुसूचित जनजातियोजक | एलसी डुप्लेक्स | |
| 2रायोजक | एलसी डुप्लेक्स यूनी-बूट | |
| फाइबर गिनती | 2 करोड़ | |
| केबल व्यास | 0.19 ”(4.8 मिमी ± 0.2 मिमी व्यास) | |
| केबल सामग्री | LSZH | |
| केबल रंग | काला | |
| फाइबर रंग | नीला नारंगी |
|
विशेषताएं
यांत्रिक विनिर्देश
| पैरामीटर | मानक | पैरामीटर | मानक |
| 150N पुल बल | आईईसी61300-2-4 | तापमान | 40°C - +85°C |
| कंपन | जीआर3115 (3.26.3) | साइकिल | 50 संभोग चक्र |
| नमक मिस्ट | आईईसी 61300-2-26 | संरक्षण वर्ग / रेटिंग | आईपी67 |
| कंपन | आईईसी 61300-2-1 | यांत्रिक अवधारण | 150 एन केबल प्रतिधारण |
| झटका | आईईसी 61300-2-9 | इंटरफेस | एलसी इंटरफ़ेस |
| प्रभाव | आईईसी 61300-2-12 | अनुकूलक पदचिह्न | 36 मिमी x 36 मिमी |
| तापमान / आर्द्रता | आईईसी 61300-2-22 | डुप्लेक्स एलसी इंटरकनेक्ट | एमएम या एसएम |
| लॉकिंग स्टाइल | संगीन शैली | उपकरण | कोई उपकरण आवश्यक नहीं |
केबल पैरामीटर
| फाइबर गिनती | 2 | |
| तंग बफर फाइबर | आयाम | 800 ± 50μm |
| सामग्री | LSZH | |
| रंग | नीला, नारंगी | |
| बाहरी जैकेट | आयाम | 4.8 ± 0.2 मिमी |
| सामग्री | LSZH | |
| रंग | काला | |
आदेश की जानकारी - वाईडीपीसी-एबी-एफसीएफटी-सीएल
| वाईडीपीसी | - | कनेक्टर ए | - | कनेक्टर बी | - | फाइबर गिनती = एफसी | फाइबर प्रकार = एफटी | - | केबल की लंबाई = सीएल |
|
YD=यिंगदा पीसी = पैच कॉर्ड |
एफ (एलसीयू) = फुलएक्सएस (एलसी / यूपीसी) एफ (एलसीए) = फुलएक्सएस (एलसी / एपीसी) एफ (एमपीओ) = फुलएक्सएस (एमपीओ) एलसीयू = एलसी / यूपीसी एलसीए = एलसी / एपीसी एमपीओ = एमपीओ / एमटीपी ... XXX=नल |
एफ (एलसीयू) = फुलएक्सएस (एलसी / यूपीसी) एफ (एलसीए) = फुलएक्सएस (एलसी / एपीसी) एफ (एमपीओ) = फुलएक्सएस (एमपीओ) एलसीयू = एलसी / यूपीसी एलसीए = एलसी / एपीसी एमपीओ = एमपीओ / एमटीपी ... XXX=नल |
01=1कोर 02=2कोर 08=8कोर 12=12कोर ...
|
2डी=जी652डी ए1=जी657ए1 A2=G657A2 एम1=ओएम1 एम2=ओएम2 एम3=ओएम3 एम4=ओएम4 एम5=ओएम5 ... |
001=1मीटर 002=2मीटर ... 010=10मीटर ... 120=120मीटर ...
|
उदाहरण के लिए:
FullAXS -LC/UPC डुप्लेक्स केबल असेंबली 10 मीटर G657A1 LSZH ब्लैक
भाग संख्या: वाईडीपीसी-एफ (एलसीयू)-एलसीयू-02ए1-010
मुख्य शब्द: फ़ुलैक्स पैच कॉर्ड, फ़ुलैक्स एलसी, फ़ुलैक्स
