| एमओक्यू: | 1 पीसी |
| कीमत: | 0.36USD-30USD |
| स्टैंडर्ड पैकेजिंग: | 1 पीसी / बैग |
| Delivery period: | पांच दिन |
| भुगतान विधि: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति क्षमता: | 10000PCS/माह |

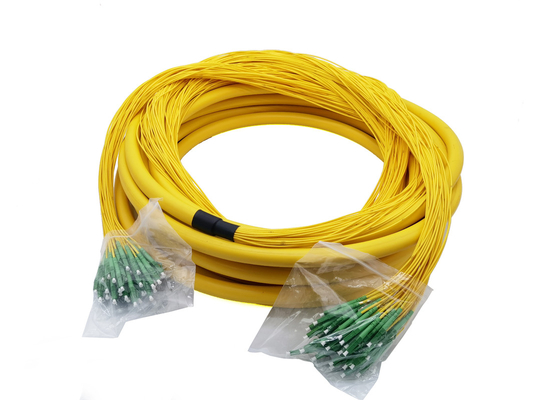

48 कोर G657A1 फाइबर ऑप्टिक जंपर वितरण पैच कॉर्ड एकल मोड
48 कोर फाइबर ऑप्टिक वितरण पैच कॉर्ड Fanout के साथ एलसी/एपीसी एकल मोड 2.0 मिमी ब्रेकआउट जंपर
पूर्व-समाप्त पैच केबल को बंक/वितरण पैच केबल या मिनी ब्रेकआउट पैच केबल कहा जाता है। यह भवनों में बिछाने के लिए उपयुक्त है,मुख्य रूप से केबल नलिकाओं और केबल ट्रे में सीधे कनेक्टर असेंबली के लिए स्प्लिस कनेक्टर की आवश्यकता के बिना.
कनेक्टर के मानकः
टेलकोर्डिया GR-326, IEC61300, IEC61300-2, IEC61754-20, ROHS और UL94 V0, आदि
ऑप्टिकल विनिर्देश
| कनेक्टर | एलसी/एपीसी | जैकेट ओडी ((मिमी) | 22 मिमी |
| फाइबर मोड | 9/125um | जैकेट का रंग | पीला |
| पोलिश पद्धति | एपीसी | तरंगदैर्ध्य | 1310/1550nm |
| केबल का प्रकार | मल्टी-फाइबर ब्रेकआउट 2.0 मिमी यूनिट केबल | जैकेट सामग्री | पीवीसी |
| सम्मिलन हानि | ≤0.3dB (आईईसी ग्रेड सी) | सम्मिलन हानि | ≤0.12dB (आईईसी ग्रेड बी) |
| रिटर्न हानि | एसएम एपीसी≥65dB ((मिनट) | विनिमेयता और कंपन | ≤0.2dB |
| परिचालन तापमान | -40~+75°C | भंडारण तापमान | -40 से +85°C |
अंत-पृष्ठ की गुणवत्ता (एकल मोड)
| क्षेत्र | रेंज (um) | खरोंच | दोष | संदर्भ |
| ए: कोर | 0-25 | कोई नहीं | कोई नहीं | आईईसी 61300-3-35:2015 |
| B:क्लेडिंग | 25-115 | कोई नहीं | कोई नहीं | |
| C: चिपकने वाला | ११५-१३५ | कोई नहीं | कोई नहीं | |
| D: संपर्क | 135-250 | कोई नहीं | कोई नहीं | |
| E: शेष फेरुल | कोई नहीं | कोई नहीं |
आदेश की जानकारी -YDPC-A-B-FCFT-CLS
| YDPC | - | कनेक्टर ए | - | कनेक्टर बी | - | एफसी=फाइबर की संख्या | FT=फाइबर प्रकार | - | CL = केबल की लंबाई | S=केबल शीट |
|
YD=yingda पीसी = पैच कॉर्ड पीजी = पिगटेल |
एलसीए=एलसी/एपीसी LCU=LC/UPC एससीए=एससी/एपीसी एससीयू=एससी/यूपीसी E2A=E2000/APC E2U=E2000/UPC ... XXX=शून्य |
एलसीए=एलसी/एपीसी LCU=LC/UPC एससीए=एससी/एपीसी एससीयू=एससी/यूपीसी E2A=E2000/APC E2U=E2000/UPC ... XXX=शून्य |
01=सरल 02=द्वैध 04=4कोर 06=6कोर 12=12कोर 24=24कोर ... |
2D=G.652D A1=G.657A1 A2=G.65A2 B3=G.657B3 M1=OM1 M2=OM2 M3=M3 M4=OM4 M5=OM5 ... |
001=1 मीटर 002=2 मीटर ... 015=15 मीटर ... 120=120 मीटर ... |
पी=पीवीसी L=LSZH O=OFNR |
उदाहरण के लिए:
48 कोर ब्रेकआउट पैच कॉर्ड 15 मीटर पीवीसी एलसी/एपीसी 2 मिमी कनेक्टर्स के साथ पीला
भाग संख्याः YDPC-LCA-LCA-48A1-015P
