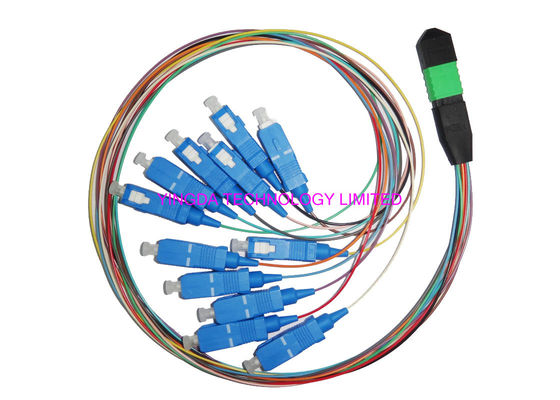

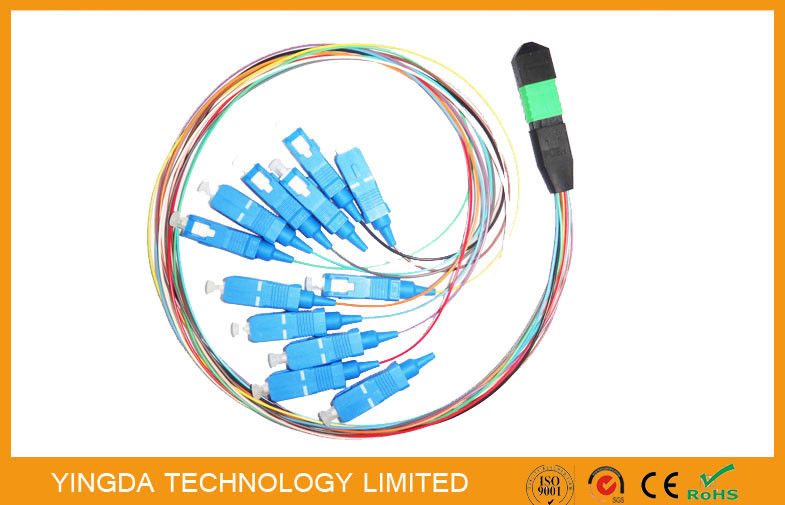

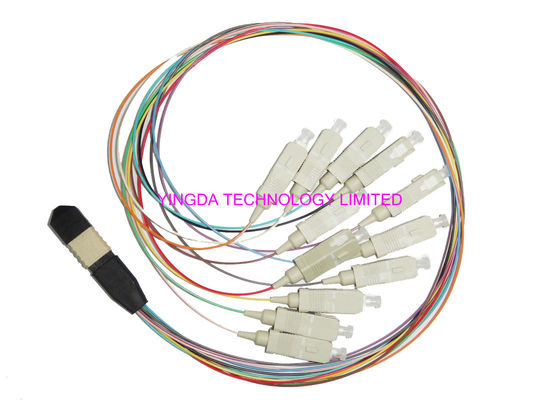

एससी हाइड्रा 12 स्ट्रैंड फाइबर केबल विधानसभा / एमटीपी एमपीटी पैच कॉर्ड एफटीटीएक्स के लिए

मद

इकाई

पैरामीटर

योजक

-

एसएम मानक
सामी

एस.एम. अभिजात वर्ग कम
हानि लौह

एमएम मानक
सामी

एम.एम. अभिजात वर्ग कम
हानि लौह

आईएल

ठेठ

(डीबी)

0.35

0.20

0.35

0.20

maximun

(डीबी)

0.75

0.35

0.60

0.35

आर एल

(डीबी)

एपीसी के लिए ≥60 (8 एंग्ल पोलिश)

पीसी के लिए ≥20

(डीबी)

पीसी के लिए ≥50

-

महिला पुरुष

(डीबी)

पुरुष: पिंस के साथ, महिला: बिना पिन

तन्यता ताकत

(डीबी)

≤0.3 (अधिकतम 66 एन)

कंपन

(डीबी)

≤0.3 (10 ~ 55 हर्ट्ज)

तापमान चक्र

(डीबी)

≤0.3 (-40 ~ 75 ℃, 21 चक्र)

मद

इकाई

पैरामीटर

एस.एम.

एम.एम.

एक्स वक्रता त्रिज्या

(मिमी)

मिन 2000

वाई वक्रता त्रिज्या

(मिमी)

न्यूनतम 5

फाइबर ऊँचाई

(एनएम)

1000 ~ 3500

समग्र ऑप्टिकल ऊंचाई अंतर

(एनएम)

अधिकतम: 500

आसन्न फाइबर ऊंचाई अंतर

(एनएम)

अधिकतम: 300

एक्स अक्ष कोण

(°)

-0.2 ~ 0.2

वाई अक्ष कोण

(°)

पीसी: -0.2 ~ 0.2 एपीसी: 7.8 ~ 8.2

-0.2 ~ 0.2

ऑप्टिकल फाइबर अवसाद

(एनएम)

एन / ए

-100 ~ 200

मद

इकाई

पैरामीटर

① कनेक्टर प्रकार 1 #

-

एमपीओ-मादा *, एमपीओ-पुरुष

② एन्डफेस 1 #

-

पीसी, एपीसी

③ फाइबर गिनती

-

2, 4, 8, 12 और 24 मीट्रिक टन फाइबर

④ कनेक्टर प्रकार 2 #

-

एमपीओ-मादा *, एमपीओ-पुरुष, एफसी, एससी, एसटी, एमयू, एलसी, ई 2000

⑤ एंडफेस 2 #

-

पीसी, यूपीसी, एपीसी

⑥ फाइबर मोड

-

एसएम (ओएस 1, ओएस 2), एमएम (ओएम 1, ओएम 2, ओएम 3, ओएम 4)

⑦ केबल बाहरी व्यास

(मिमी)

Φ2, Φ3, Φ4

⑧ लंबाई

(एम)

एल = 1, 2, 3, 4 ...

⑨ बेनी की लंबाई

(एम)

एल 1 = 0.5, 0.6, 1.0

⑩ केबल प्रकार

-

आरजे: जैकेट रिबन केबल, आरबी: नंगे रिबन केबल,
एमआईसी: 250 मीटर मिनी दौर केबल
